Perel CCTVSET2 - Page 56

CCTVSET2
V. 02 – 08/04/2015 56 ©Velleman nv
 Surveillance à distance plug-and-play par les applications smartphone.
o Android
®
: ATVCloud
o Apple
®
(iPhone
®
, iPod
®
et iPad
®
) : ATVCloud
 option (non incl.):
o moniteur VGA et DVI : MONSCA5N
o routeur : EM4544, EM4571
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
Panneau frontal
1
capteur IR (non utilisé)
3
LED d'enregistrement
2
LED d’alimentation
Panneau arrière
1
entrée vidéo
6
entrée audio
2
sortie vidéo
7
connexions USB
3
sortie audio
8
connexion RS-485
4
sortie VGA
9
entrée d'alimentation
5
connexion HDMI
®
10
connexion RJ-45
6. Installation
6.1 Installer le disque dur
L'enregistreur vidéo numérique (DVR) est livré avec disque dur installé. Connecter le DVR au moniteur (non
incl.) et au routeur (non incl.). Connecter également le DVR au secteur.
6.2 Description des icônes
enregistrement
connexion au canal
canal avec alarme réglée, alarme n'est pas activée
alarme est activée
contrôle vocal désactivé
contrôle vocal activé
7. Opération rapide

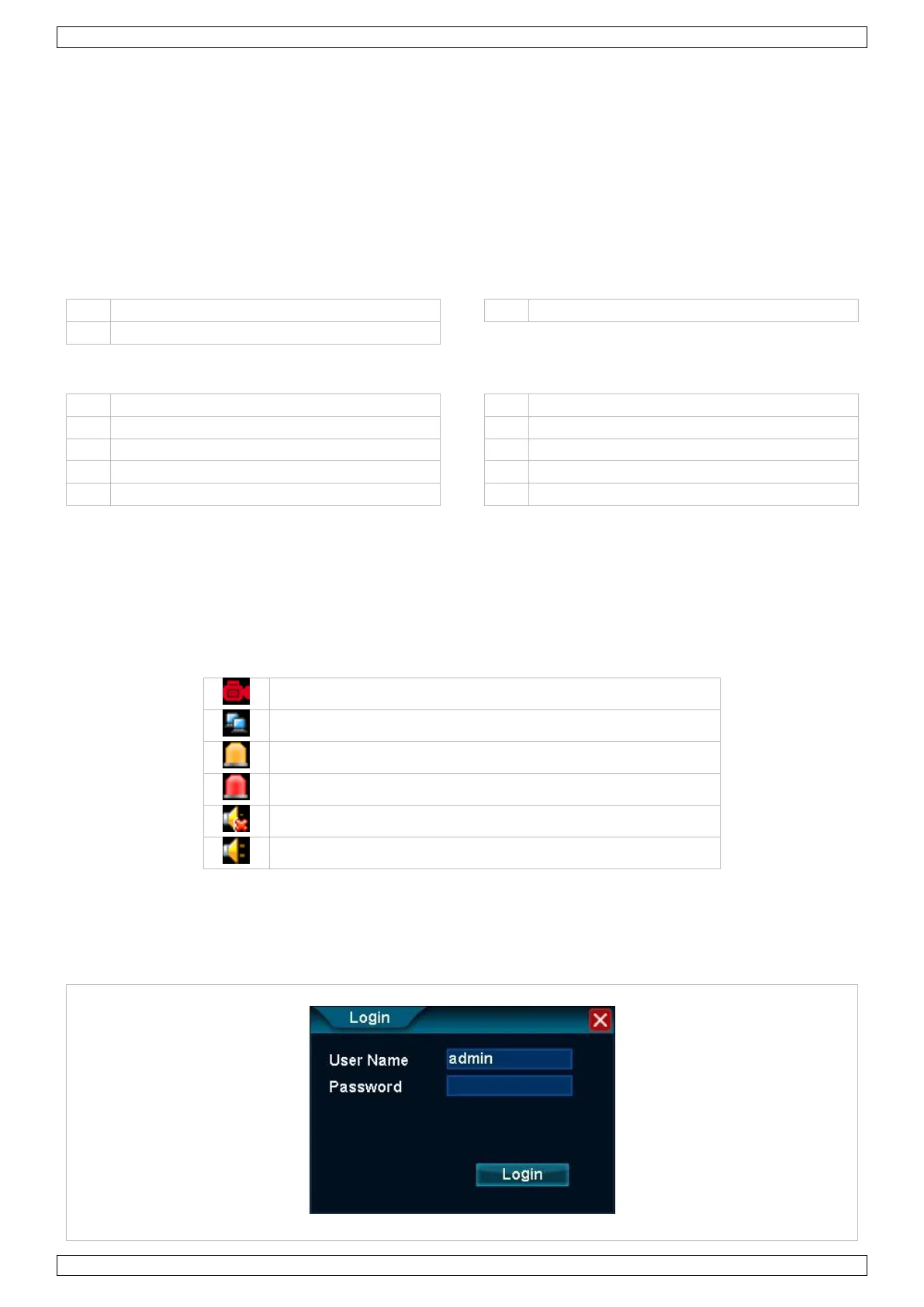

7.1 Login
Après la mise sous tension du DVR, une fenêtre contextuelle s'affiche. Se connecter au DVR.
