2
3

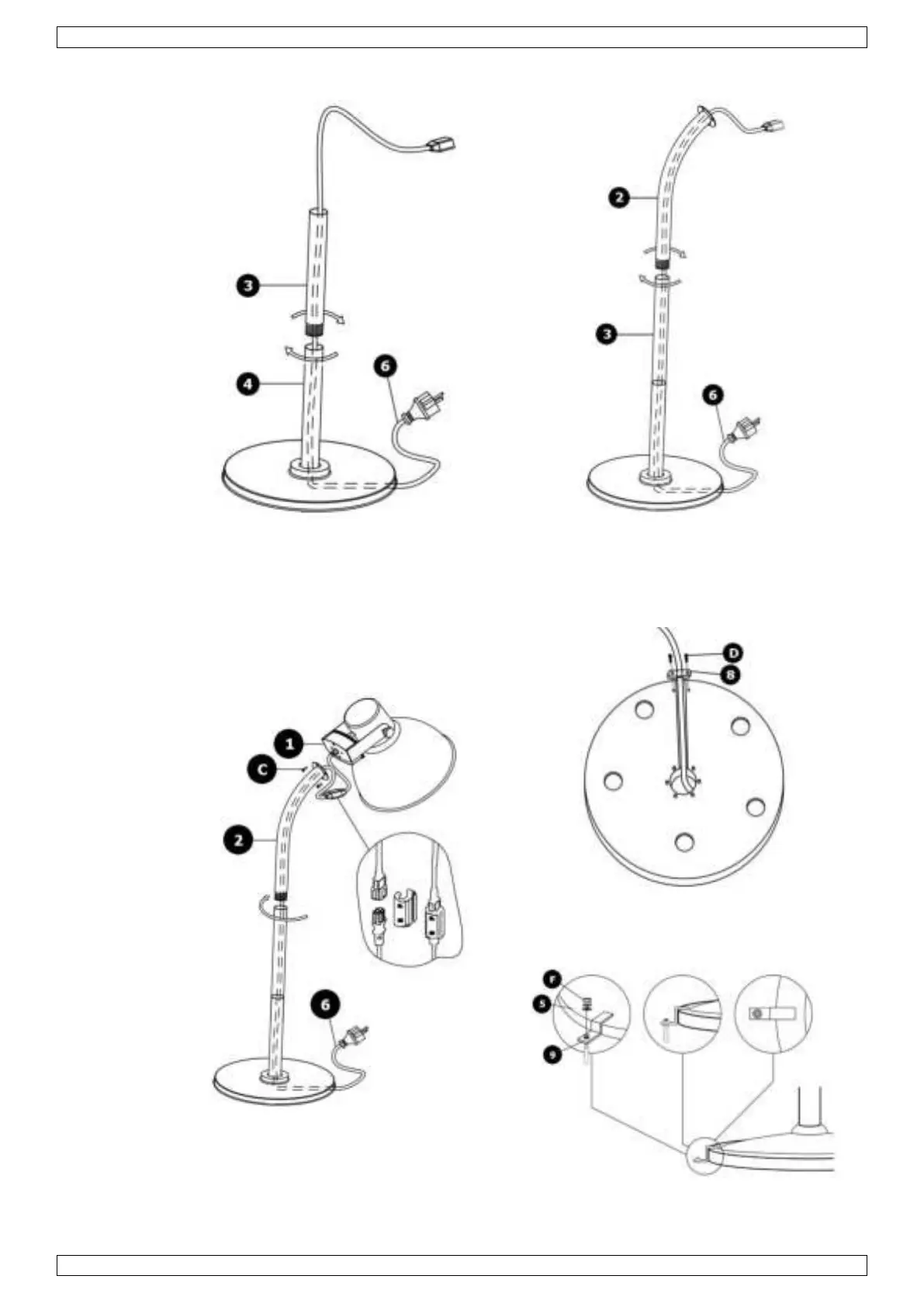

Przykręcić element środkowy stojaka do
elementu dolnego. Poprowadzić kabel
zasilający przez środkowy i dolny element
stojaka.
Przykręcić element górny stojaka do elementu
dolnego. Poprowadzić kabel zasilający przez
element górny stojaka.
4
5
Trzymając urządzenie, przymocować przewód
zasilający do podstawy.
6
Połączyć przewód zasilający i zabezpieczyć w
skrzynce przyłączeniowej. Przymocować
głowicę do zmontowanych elementów stojaka.
Zabezpieczyć urządzenie na powierzchni
montażowej.
