Plug
D
P23
Les trous
de forage
2A-2
3.75in 95 mm
Ø 10 mm
Ø 10 mm
2A-3
mur de béton
mur de béton
D
01
D
A
B

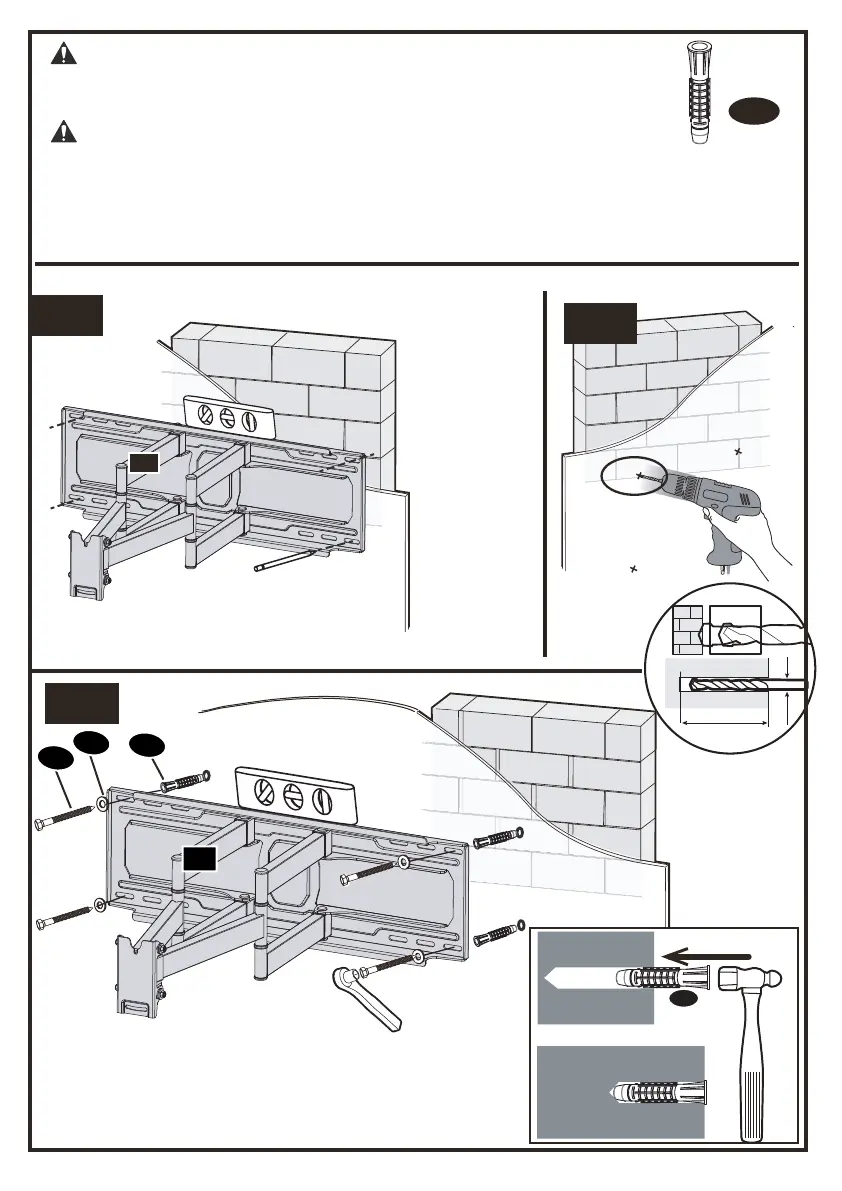

2A-1
Utilisez la
plaque
murale [01]
pour
marquer
l'emplaceme
nt de
montage x4
emplaceme-
nts
01
ATTENTION:
Assurez-vous que la plaque murale est solidement fixée
au mur avant de continuer jusqu'à l’etape suivante.
ATTENTION:
Evitez tous les risques potentiels de blessure ou de dégât matériel.
● Montez l’assemblage des bras/la plaque murale [01] directement sur la surface en
béton.
● Épaisseur minimale du béton solide: 203 mm (8 pouces)
● Taille minimale des blocs de béton: 203 x 203 x 406 mm (8 x 8 x 16 pouces)
Montez la plaque murale [03] à l'aide de 4
sets de 5/16 boulons de fixation (a) et de
rondelles B / plug (C) avec une clé à douille
de 1/2 po (non incluse).
