Ancla
D
P32
Perfore
orificios
guía
2A-2
3.75in 95 mm
Ø 10 mm
Ø 10 mm
2A-3
Concrete Wall
Concrete Wall
D
01
D
A
B

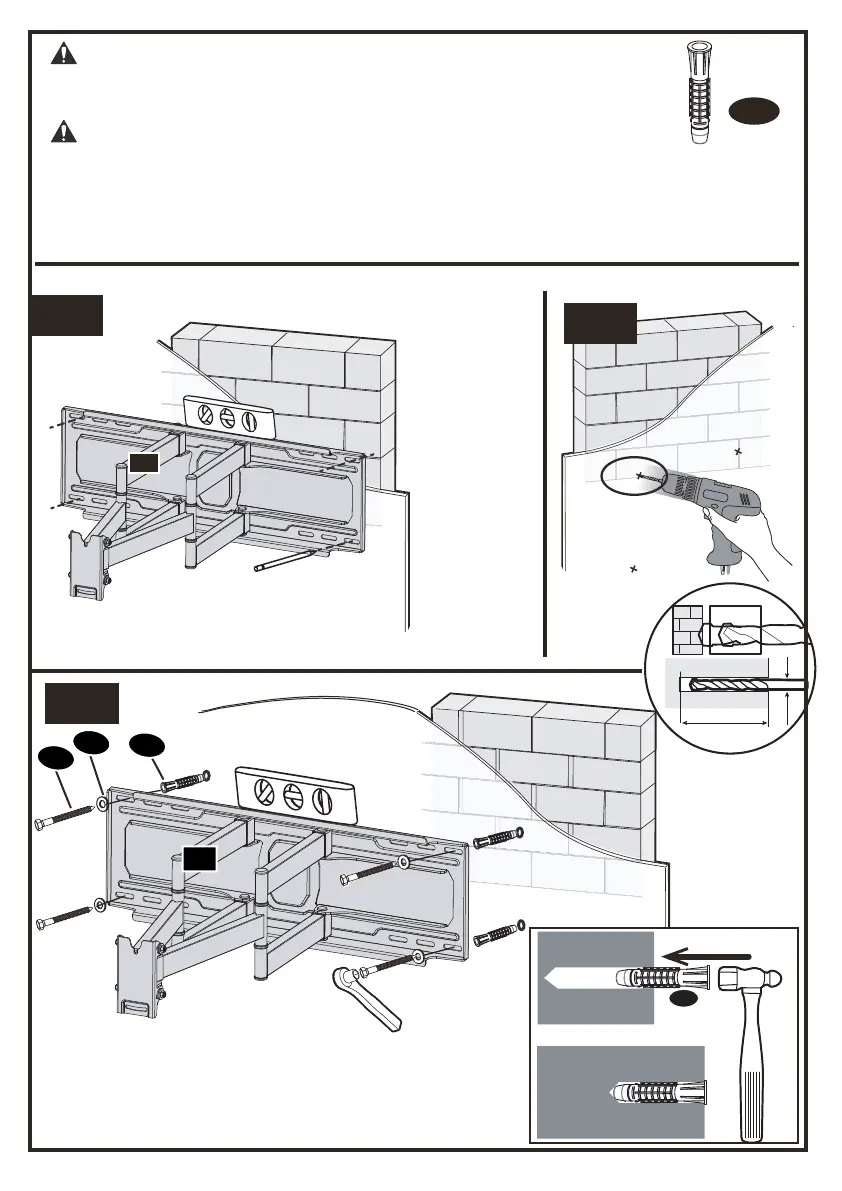

2A-1
Coloque la
placa de
pared [01] a
la altura que
desee,nivele
la placa de
pared y
marque
las
ubicaciones
de los
orificios
piloto.
01
¡ATENCIÓN!
Asegúrese de que la placa de pared esté bien sujeta a la pared
antes de continuar con el siguiente paso.
¡ATENCIÓN!
¡Evite posibles lesiones personales o daños a la propiedad!
● Instale el brazo de montaje/placa de pared [01] directamente en la superficie de
concreto
● Grosor mínimo de concreto sólido: 203 mm (8 pulgadas)
● Tamaño mínimo de bloqueo de concreto: 203 x 203 x 406 mm (8 x 8 x 16 pulgadas)
Instale la placa de pared [01] usando los
pernos de retraso [A] y la arandela [B] . y
ancla [D] . Apriete los pernos de retraso [A]
hasta que estén firmemente apretados
contra la placa de pared [01].
