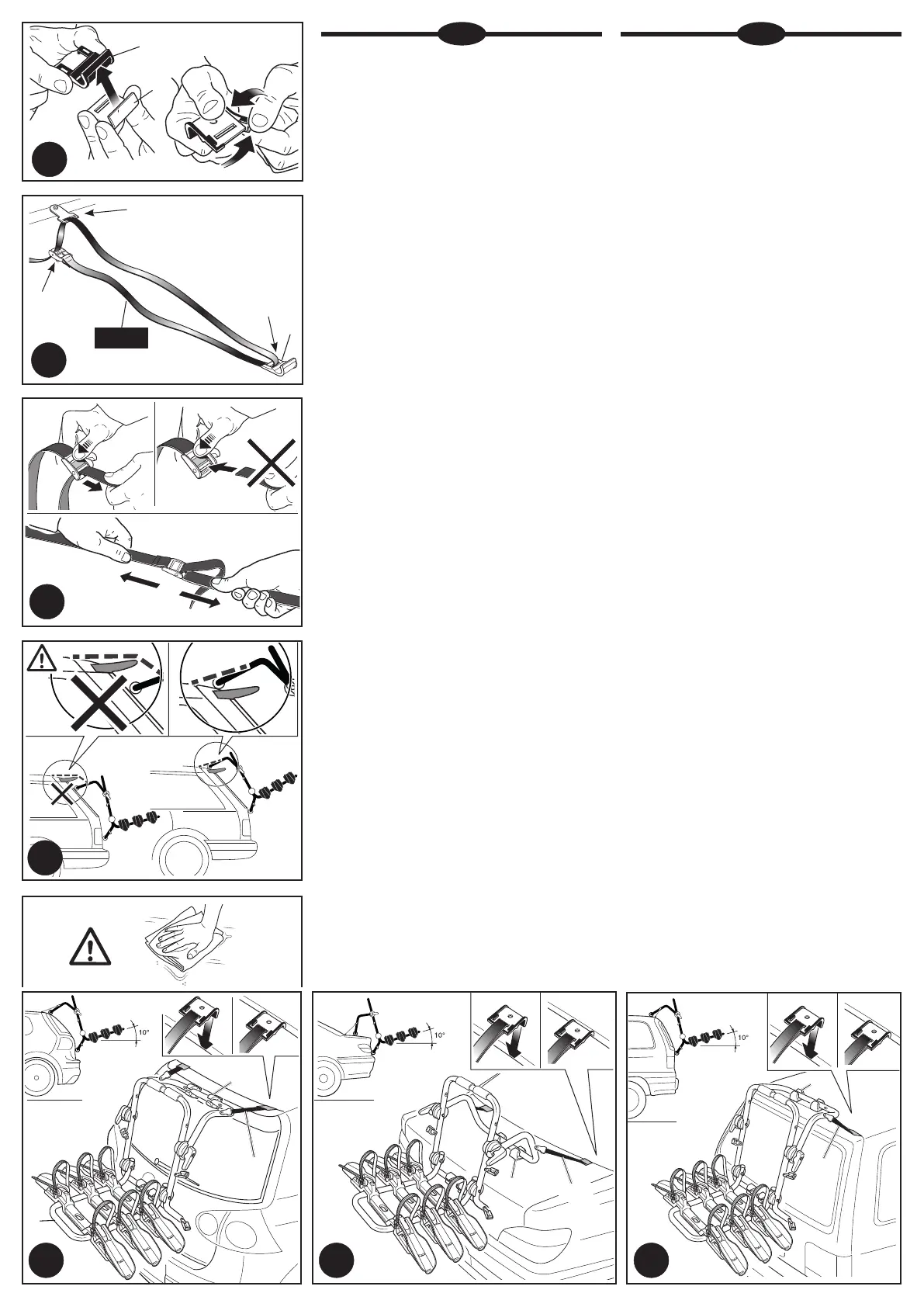

UCHYCENÍ POPRUHŮ F1.
Vložte chránič H do spony G (obr. 3).
Navlékněte popruh do držáku na nosiči,
dbejte na správné zajištění přezky (obr. 3
a 4). Zkontrolujte pevnost přezky tahem
podle obrázku 5.
ZAVĚŠENÍ NOSIČE.
Očistěte karoserii automobilu na místech
kde bude v kontaktu s pryžovým
chráničem nosiče P (obrázky 7, 8, 9).
Položte nosič na zadní dveře automobilu
a zavěste ho na popruhy F1. Přitáhněte
popruhy dokud nebude nosič na
správném místě. Nastavte spodní část
nosiče D tak aby svírala se zemí úhel
přibližně 10 ° (obr. 7, 8, 9).
U vozidel se spoilerem upevněte nosič
podle obrázku 6. Pokud by se měl nosič
opírat o poznávací značku (obr. 9a),
postupujte podle obrázku 9b. U
automobilů vybavených podélnými
příčníky postupujte podle obrázku 10.
PŘIPEVNĚNÍ POPRUHŮ F2.
Vložte chránič H do spony G (obr. 3).
Navlečte na popruhy plastové válečky
(obr. 11). Zkontrolujte pevnost přezky
tahem podle obrázku 5. Založte spony G
přezek F2 na zadní dveře nebo kufr (obr.
13, 14, 15). Zatáhněte popruh a napněte
ho silou přibližně 2.5 Nm.
VÝSTRAHA!
Spona G může způsobit poškození
karoserie nebo skla při upevnění popruhu
do zavřených pátých dveří. V tomto
případě použijte plastový váleček I (obr.
11).
UCHYTENIE POPRUHOV F1.
Vložte chránič H do spony G (obr. 3).
Navlečte popruh do držiaka na nosiči,
dbajte na správne zaistenie pracky (obr. 3 a
4). Skontrolujte pevnosť pracky ťahom
podľa obrázku 5.
ZAVESENIE NOSIČA.
Očistite karosériu automobilu na miestach
kde bude v kontakte s gumeným
chráničom nosiča P (obrázky 7, 8, 9).
Položte nosič na zadné dvere automobilu a
zaveste ho na popruhy F1, Pritiahnite
popruhy kým nebude nosič na správnom
mieste. Nastavte spodnú časť nosiča D tak
aby zvierala so zemou uhol približne 10°
(obr. 7, 8, 9).
Pri vozidlách so spojlerom upevnite nosič
podľa obrázku 6. Ak by sa mal nosič opierať
o poznávaciu značku (obr. 9a), postupujte
podľa obrázku 9b. Pri automobiloch
vybavených pozdĺžnymi priečnikmi
postupujte podľa obrázku 10.
PRIPEVNENIE POPRUHOV F2.
Vložte chránič H do spony G (obr. 3).
Navlečte na popruhy plastové valčeky (obr.
11). Skontrolujte pevnosť pracky ťahom
podľa obrázku 5. Založte spony G praciek
F2 na zadné dvere alebo kufor (obr. 13, 14,
15). Zatiahnite popruh a napnite ho silou
približne 2.5 Nm.
VÝSTRAHA!
Spona G môže spôsobiť poškodenie
karosérie alebo skla pri upevnení popruhu
do zavretých piatych dverí. V tomto
prípade použite plastový valček I (obr. 11).
