信號引腳分配

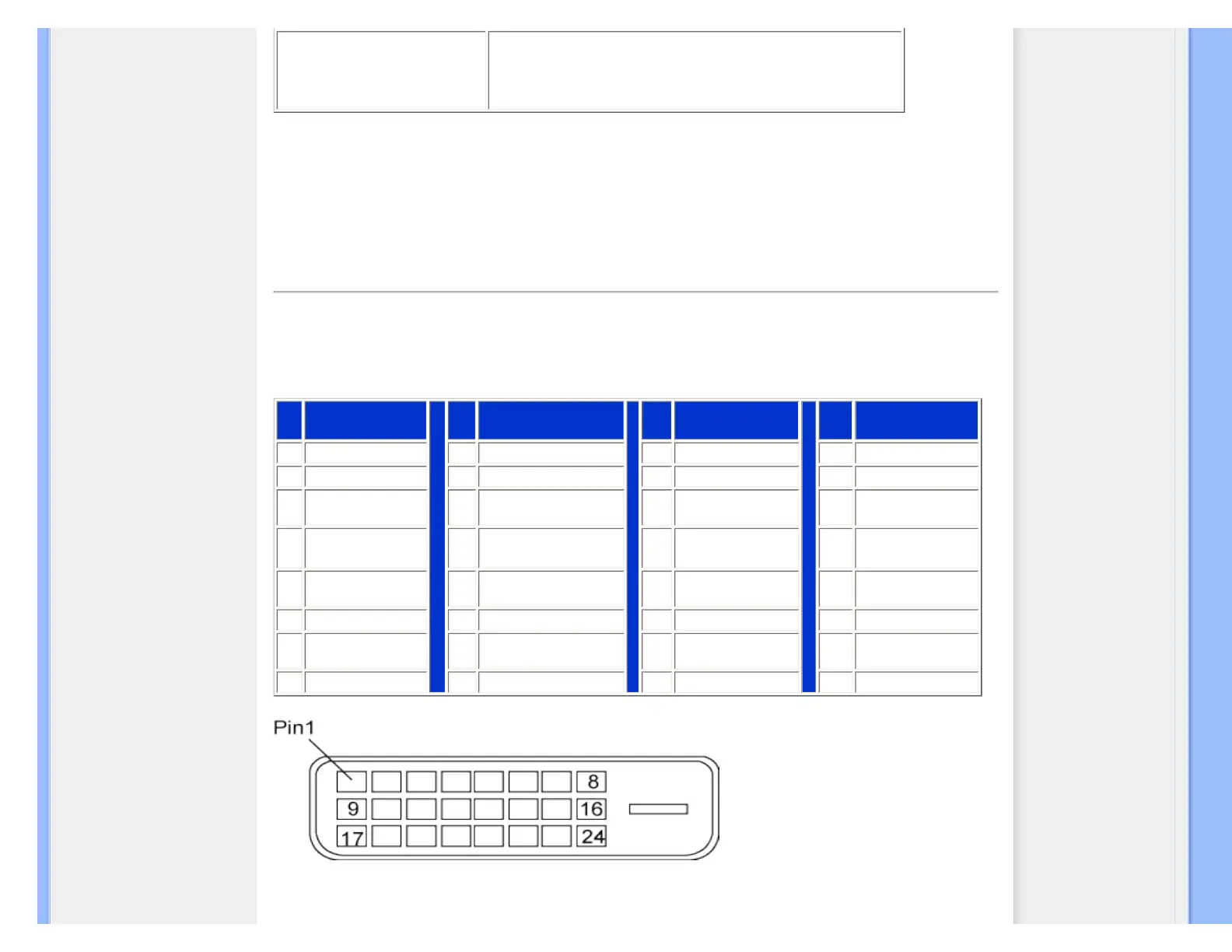

1. DVI 接頭含有24個訊號接觸點，每8個接觸點成一組共3列。 下圖說明信號腳位的配置方式。
編
號
信號指定
編
號
信號指定
編
號
信號指定
編
號
信號指定
1
T.M.D.S. 數據 2-
9
T.M.D.S. 數據- 17 T.M.D.S. 數據0- C1 * 類比 R
2
T.M.D.S. 數據 2+
10
T.M.D.S. 數據1+ 18 T.M.D.S. 數據0+ C2 * 類比 G
3
T.M.D.S. 數據 2 防
護
11
T.M.D.S. 數據1 防護 19
T.M.D.S. 數據0 防
護
C3 * 類比 B
4
NC
12
NC 20 NC C4 * 類比 H-同步
5
NC
13
NC 21 NC C5
* 類比接地 (類比R,
G, B 返回)
6
DDC 時脈
14
+5V 22 T.M.D.S. 時脈防護
7
DDC 數據
15
接地(+5V 和 H/V-同步
返回)
23 T.M.D.S. 時脈+
8
* 類比V-同步 16 熱插偵測 24 T.M.D.S. 時脈 -
