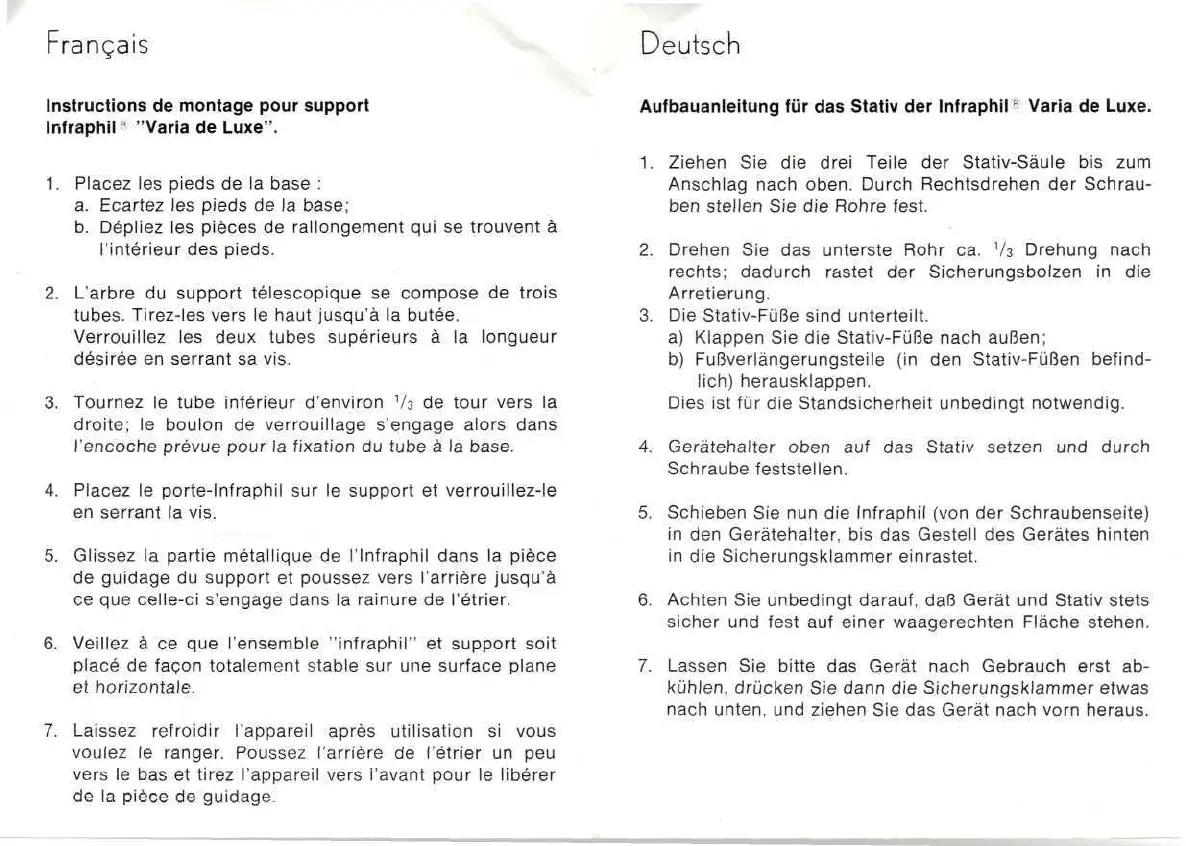

Frangais
Instructions
de
montage pour
support
Infraphil
R
"Varia
de
Luxe",
1.
Placez
les
pieds
de la
base
:
a.
Ecartez
les
pieds
de la
base;
b.
Dépliez
les
pièces
de
rallongement
qui se
trouvent
a
l'intérieur
des
pieds.
2.
L'arbre
du
support télescopique
se
compose
de
trois
tubes.
Tirez-les
vers
Ie
haut jusqu'a
la
butée.
Verrouillez
les
deux tubes supérieurs
a la
longueur
désirée
en
serrant
sa
vis.
3.
Tournez
Ie
tube
inférieur d'environ
Va
de
tour vers
la
droite;
Ie
boulon
de
verrouillage s'engage
alors
dans
l'encoche
prévue
pour
la
fixation
du
tube
a la
base.
4.
Placez
Ie
porte-lnfraphil
sur Ie
support
et
verrouillez-le
en
serrant
la
vis.
5.
Glissez
la
partie métallique
de
l'lnfraphil dans
la
pièce
de
guidage
du
support
et
poussez vers l'arrière jusqu'a
ce que
celle-ci
s'engage dans
la
rainure
de
l'étrier.
6.
Veillez
a ce que
l'ensemble
"infraphil"
et
support
soit
place
de
fagon
totalement stable
sur une
surface
plane
et
horizontale.
7.
Laissez refroidir l'appareil après utilisation
si
vous
voulez
Ie
ranger. Poussez
l'arrière
de
l'étrier
un peu
vers
Ie bas et
tirez l'appareil vers i'avant pour
Ie
libérer
de
la
pièce
de
guidage.
Deutsch
Aufbauanleitung
für das
Stativ
der
Infraphil
:
Varia
de
Luxe.
1.
Ziehen
Sie die
drei
Teile
der
Stativ-Saule
bis
zum
Anschlag
nach
oben.
Durch
Rechtsdrehen
der
Schrau-
ben
stellen
Sie die
Rohre
fest.
2.
Drehen
Sie das
unterste
Rohr
ca.
Vs
Drehung
nach
rechts;
dadurch
rastet
der
Sicherungsbolzen
in die
Arretierung.
3.
Die
Stativ-FüBe
sind unterteilt.
a)
Klappen
Sie die
Stativ-FüBe nach auBen;
b)
FuBverlangerungsteile
(in den
Stativ-FüBen
befind-
lich)
herausklappen.
Dies
ist für die
Standsicherheit unbedingt notwendig.
4.
Geratehalter
oben
auf das
Stativ
setzen
und
durch
Schraube feststellen.
5.
Schieben
Sie nun die
Infraphil
(von
der
Schraubenseite)
in den
Geratehalter,
bis das
Gestell
des
Gerates
hinten
in
die
Sicherungsklammer
einrastet.
6.
Achten
Sie
unbedingt darauf,
daB
Gerat
und
Stativ stets
sicher
und
fest
auf
einer
waagerechten
Flache
stehen.
7.
Lassen
Sie
bitte
das
Gerat nach
Gebrauch
erst
ab-
kühlen,
drücken
Sie
dann
die
Sicherungsklammer
etwas
nach unten.
und
ziehen
Sie das
Gerat nach vorn heraus.
