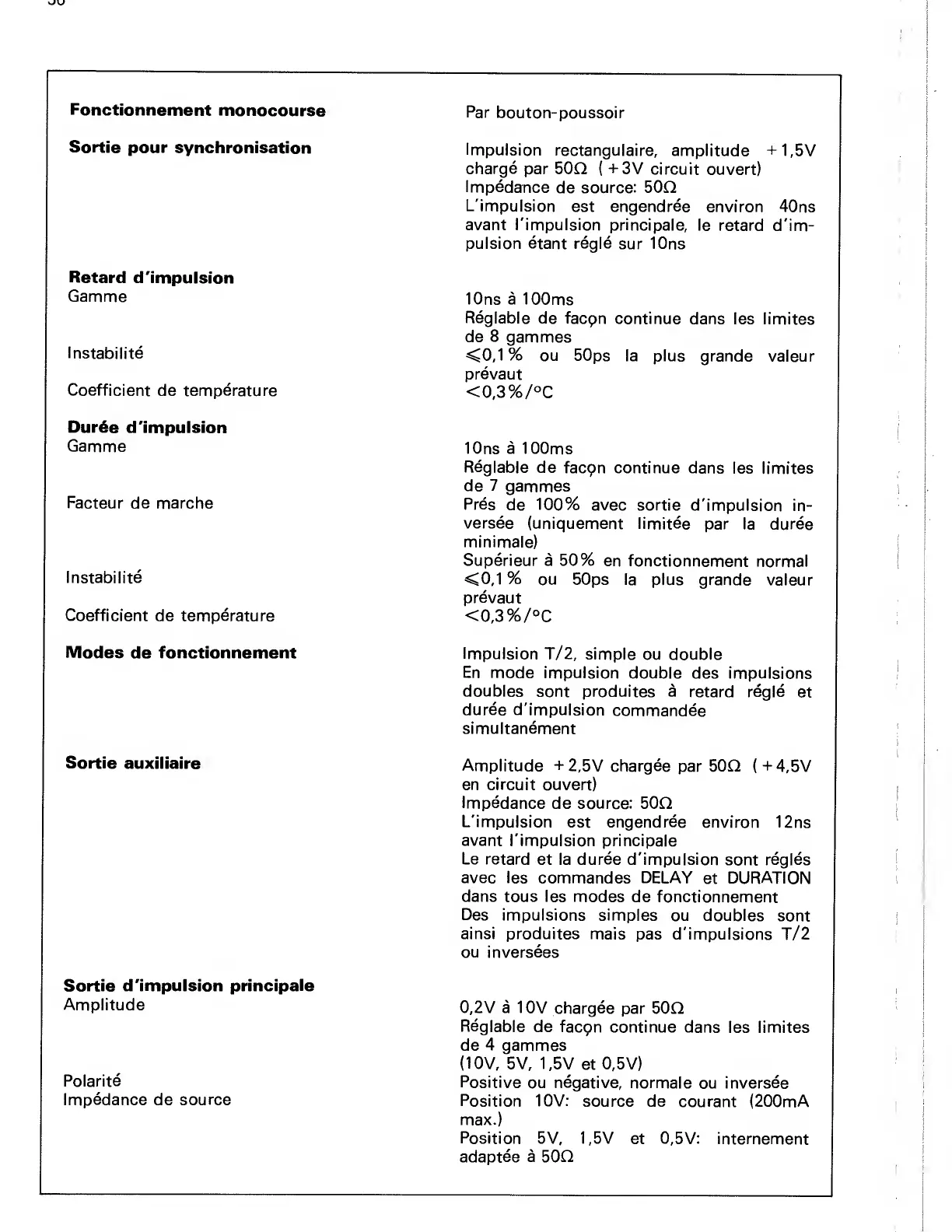

Philips PM 5715 - Page 30

Fonctionnement
monocourse
Par
bouton-poussoir
Sortie pour
synchronisation
Retard
d
'impulsion
Gamme
Instabilite
Coefficient
de temperature
Dur6e
d 'impulsion
Gamme
Facteur
de marche
Instabilite
Coefficient
de temperature
Modes de fonctionnement
Sortie
auxiliaire
Sortie d 'impulsion
principals
Amplitude
Polarite
Impedance de
source
Impulsion
rectangulaire,
amplitude
+1,5V
charge
par
50Q
(
+3V
circuit
ouvert)
Impedance
de source:
50Q
L'impulsion
est engendree
environ 40ns
avant l'impulsion principale,
le
retard d'im-
pulsion etant
regie
sur 10ns
10ns
a
100ms
Reglable de facpn
continue
dans les limites
de
8
gammes
<0,1
%
ou
50ps la plus
grande valeur
prevaut
<0,3%/°C
10ns
a
100ms
Reglable
de facpn
continue dans
les limites
de
7
gammes
Pres
de
100%
avec sortie
d'impulsion
in-
versee
(uniquement limitee
par la duree
minimale)
Superieur
a
50%
en
fonctionnement
normal
<0,1
%
ou 50ps la
plus
grande
valeur
prevaut
<0,3%/°C
Impulsion
1
/
2
,
simple
ou double
En
mode impulsion
double des impulsions
doubles
sont produites
a
retard
regie
et
duree d'impulsion
commandee
simultanement
Amplitude
+2,5V chargee
par 50Q (+4,5V
en
circuit
ouvert)
Impedance
de source: 50Q
L'impulsion
est engendree
environ
12ns
avant
l'impulsion principale
Le retard
et la
duree
d'impulsion
sont
regies
avec les
commandes
DELAY
et
DURATION
dans tous les
modes de fonctionnement
Des
impulsions simples
ou doubles
sont
ainsi
produites
mais pas d'impulsions
1/2
ou inversees
0,2V a 1
0V chargee
par 50Q
Reglable
de facpn
continue dans
les limites
de
4
gammes
(10V, 5V,
1,5V
et
0,5V)
Positive
ou negative, normale
ou inversee
Position 10V:
source de courant
(200mA
max.)
Position 5V, 1,5V
et 0,5V: internement
adaptee
a 50Q
