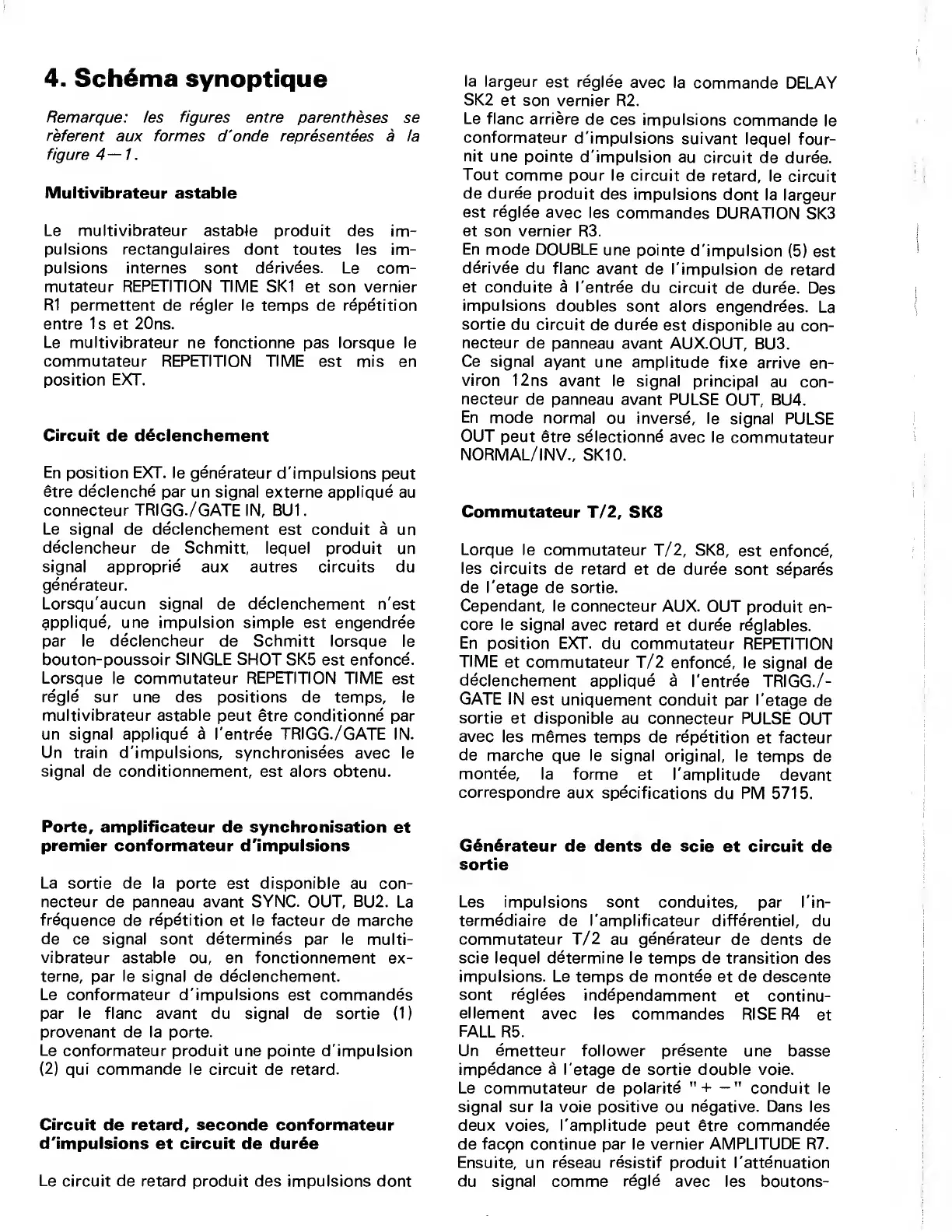

4.
Schema synoptique
Remarque:
les
figures
entre parentheses se
referent
aux formes d'onde representees a la
figure
4—1.
Multivibrateur
astable
Le multivibrateur astable produit des
im-
pulsions rectangulaires dont toutes les
im-
pulsions internes sont
derivees.
Le
com-
mutateur
REPETITION TIME SKI
et son vernier
R1 permettent
de
regler
le
temps de repetition
entre 1
s et 20ns.
Le multivibrateur
ne fonctionne pas lorsque le
commutateur REPETITION TIME
est mis
en
position EXT.
Circuit
de declenchement
En
position EXT. le generateur
d'impulsions
peut
etre declenche par
un signal externe applique
au
connecteur TRIGG./GATE IN, BUI.
Le
signal de declenchement est
conduit
a
un
declencheur
de Schmitt, lequel produit
un
signal
approprie
aux autres
circuits du
generateur.
Lorsqu'aucun signal de declenchement
n'est
applique,
une impulsion simple est engendree
par
le
declencheur
de Schmitt lorsque
le
bouton-poussoir SINGLE SHOT SK5
est enfonce.
Lorsque
le
commutateur REPETITION TIME
est
regie
sur une des positions
de temps, le
multivibrateur astable peut etre conditionne
par
un signal
applique a
I'entree TRIGG./GATE IN.
Un
train d'impulsions, synchronisees
avec le
signal
de
conditionnement,
est alors obtenu.
Porte, amplificateur
de synchronisation
et
premier
conformateur d'impulsions
La sortie de la porte
est
disponible
au con-
necteur de panneau avant SYNC. OUT, BU2.
La
frequence
de
repetition
et le facteur de marche
de
ce signal sont determines par le
multi-
vibrateur astable
ou, en fonctionnement
ex-
terne,
par
le signal
de
declenchement.
Le conformateur d'impulsions est commandes
par le flanc avant du signal de sortie
(1)
provenant de la porte.
Le
conformateur produit une pointe d'impulsion
(2)
qui
commande le circuit de retard.
Circuit
de
retard,
seconde conformateur
d'impulsions
et
circuit
de
duree
Le
circuit de retard produit des impulsions dont
la
largeur
est
reglee
avec la
commande
DELAY
SK2
et son
vernier R2.
Le flanc
arriere
de ces
impulsions
commande
le
conformateur
d'impulsions
suivant lequel
four-
nit une
pointe
d'impulsion
au
circuit de
duree.
Tout
comme
pour le circuit
de retard,
le
circuit
de duree
produit
des
impulsions
dont la
largeur
est reglee
avec
les
commandes
DURATION
SK3
et
son vernier
R3.
En
mode DOUBLE
une
pointe
d'impulsion
(5)
est
derivee
du flanc
avant de
I'impulsion
de
retard
et
conduite
a
I'entree
du
circuit
de duree.
Des
impulsions
doubles
sont
alors
engendrees.
La
sortie
du circuit
de
duree
est disponible
au con-
necteur
de panneau
avant
AUX.OUT,
BU3.
Ce signal
ayant
une amplitude
fixe
arrive
en-
viron
12ns
avant le signal
principal
au
con-
necteur
de
panneau avant PULSE
OUT, BU4.
En
mode
normal
ou inverse,
le
signal PULSE
OUT
peut etre
selectionne
avec le
commutateur
NORMAL/
1 NV., SK10.
Commutateur
T/2, SK8
Lorque
le
commutateur
T/2, SK8,
est enfonce,
les circuits de
retard
et
de
duree
sont separes
de I'etage
de sortie.
Cependant, le
connecteur AUX.
OUT
produit
en-
core
le signal
avec retard
et duree reglables.
En
position EXT.
du
commutateur REPETITION
TIME
et
commutateur T/2
enfonce, le
signal de
declenchement applique a
I'entree TRIGG.
/-
GATE IN
est
uniquement
conduit par I'etage
de
sortie
et disponible
au connecteur PULSE
OUT
avec
les m§mes
temps de repetition
et facteur
de
marche
que le signal
original,
le temps
de
montee,
la forme
et I'amplitude
devant
correspondre
aux specifications
du PM 5715.
Generateur
de dents de scie
et
circuit
de
sortie
Les impulsions sont
conduites, par I'in-
termediaire de I'amplificateur differentiel,
du
commutateur T/2 au generateur
de dents de
scie lequel determine le
temps
de transition
des
impulsions. Le temps de montee et de descente
sont reglees
independamment
et continu-
ellement
avec
les
commandes RISE
R4
et
FALL
R5.
Un emetteur follower presente
une basse
impedance
a
I'etage de sortie double voie.
Le commutateur de polarite
"h
—
"
conduit le
signal sur la voie positive ou negative.
Dans
les
deux voies, I'amplitude peut §tre
commandee
de
facpn
continue par le vernier
AMPLITUDE
R7.
Ensuite,
un
reseau resistif
produit I'attenuation
du
signal comme
regie
avec
les boutons-
