Programovatelný solární regulátor s funkcí
„Noční světlo“ CX10; CX20; CX40
Milý zákazníku,
děkujeme velice, že jste si zakoupil náš Phocos výrobek. Tím, že jste se stali vlastníky CX regulátoru,
stáváte se majitelem malého samostatného uměleckého zařízení, které vzniklo podle posledních
dostupných technických standardů.
Přináší mnoho význačných (mimořádných) prvků jako :
- vícefunkční display
- programovatelná úroveň nízkého nabití s novým ALVD
- kultivovaná programovatelná funkce nočního osvětlení
- řízení přebytečné energie – pro lepší využití Vašeho FV systému
- kompletní elektronická ochrana, krytí, jištění
Tento manuál poskytuje důležité doporučení k instalaci, použití a programování, stejně jako opatření
v případě poruch.
ČTĚTE PEČLIVĚ VE VLASTNÍM ZÁJMU A VEZMĚTE V ÚVAHU DOPORUČENÍ
ZABEZPEČENÍ A POUŽÍVÁNÍ UVEDENÁ NA KONCI TOHOTO MANUÁLU.
Popis funkcí :
1. Regulátor nabíjení chrání baterii před nadměrným nabitím solárními články a před velkým
vybitím, způsobeným spotřebičem. Charakteristiky nabíjení ovlivň
uje také teplota okolního
prostředí.
2. Regulátor provádí automatické přizpůsobení 12V nebo 24V v závislosti na připojený systém.
3. Tlačítko umožňuje zapínat a vypínat proud
4. Regulátor může být programován pro světelné aplikace
5. Regulátor poskytuje regulaci výstupního napětí pro speciální spotřebiče, které využívají
přebytečnou energii, jako je například solární chladnička Phocos SF32E a SF50E
6. Má možnost i naprogramovat výstup na sériové rozhraní PC, které muže být použito
s volitelným rozhraním adapteru
7. Regulátor nabíjení je vybaven mnoha bezpečnostními a grafickými funkcemi.
Montáž a připojení regulátoru :
Regulátor je určen pouze pro vnitřní použití
Chraňte jej před přímým slunečním zářením a umístěte jej do suchého prostředí
Nikdy neinstalujte do vlhkých místností (jako jsou koupelny)
Regulátor měří okolní teplotu, aby upravoval nabíjecí napětí, a proto musí být umístěn ve stejné
místnosti jako baterie.
Regulátor se během provozu zahřívá. Musí být instalován na nehořlavé podložce.

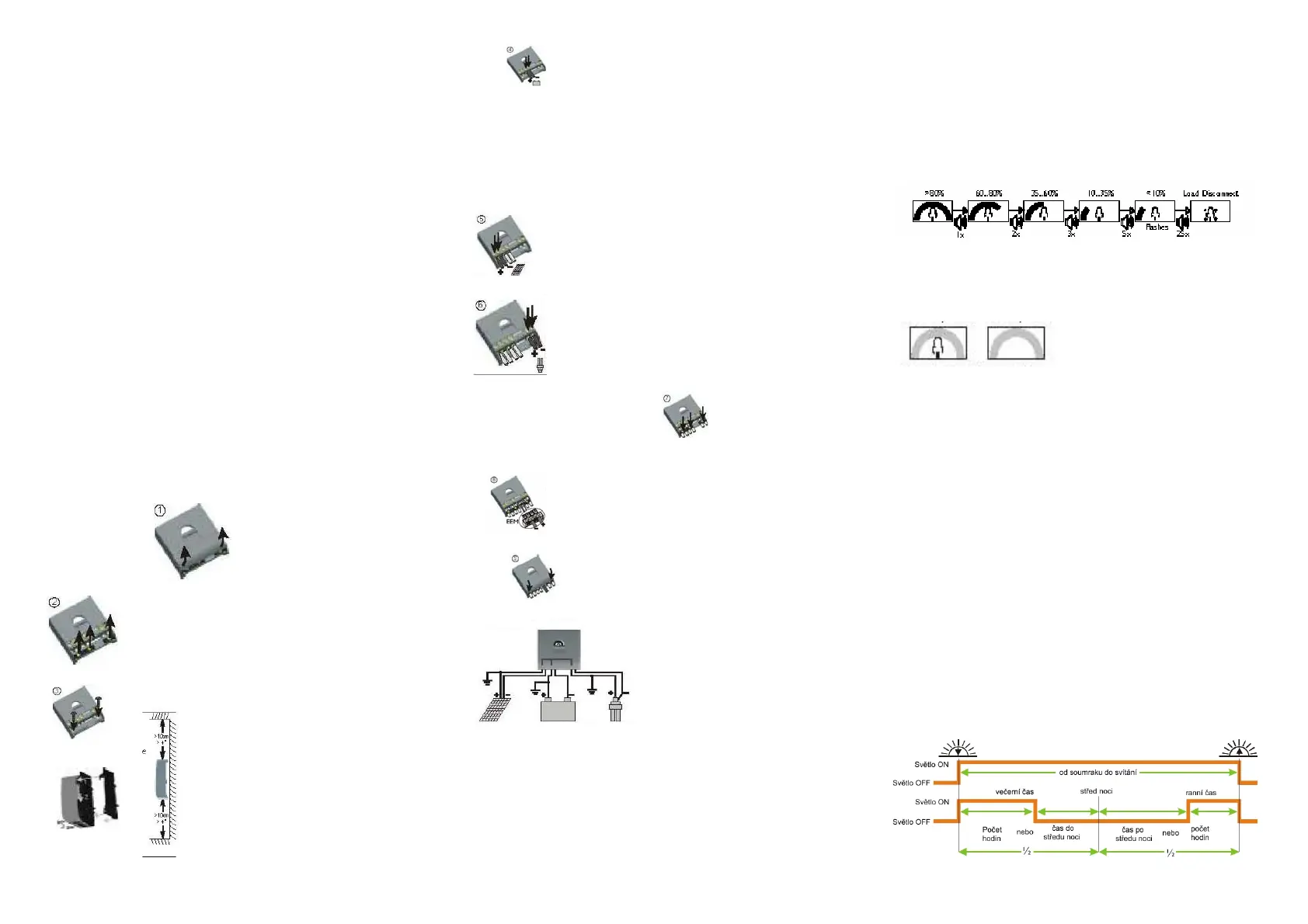

POZNÁMKA : Zapojte regulátor podle následujících kroků :
1.
otevřete svorky
2. uvolněte šrouby z napěťových svorek a odložte
3.
Montáž na DIN plechy je možná. Použijte lištu 35mmDIN
(kolejnici). Šrouby nahraďte montážními podložkami a
připojte na regulátor.
4. Vodiče hlavního vedení k baterii správnou polaritou.
Vyhněte se jakémukoliv napětí na vodičích. NEJDŘÍVE
PŘIPOJTE VODIČE NA REGULÁTOR A POTÉ NA
AKUMULÁTOR.
Doporučené délky kabelů: (min 30cm do max. 100cm)
CX 10 --- min. Ø 2,5 mm
2
CX 20 --- min. Ø 4 mm
2
CX 40 --- min. Ø 10 mm
2
Při zapojení s opačnou polaritou bude regulátor vydávat stálý varovný
signál.
VAROVÁNÍ : je-li akumulátor připojen opačnou polaritou, proudové
svorky mají též opačnou polaritu. NIKDY se nesmí v tomto případě připojovat zátěž.
POZNÁMKA : regulátor má vestavěnu kompenzaci klesajícího napětí, které automaticky odškodní
vedení baterie při poklesu až do 250mV
POZNÁMKA : zohledněte doporučení Vašeho výrobce akumulátorů. Rozhodně doporučujeme
připojení pojistky přímo k akumulátoru, k ochraně, aby se žádné proudy nakrátko nedostaly k baterii.
Pojistka musí přenést nominální elektrický proud regulátoru :
CX 10 Æ 15A; CX 20 Æ 30A; CX 40 Æ 50A
5.
Připojení solárního zařízení k regulátoru. Vyhněte se
jakémukoliv napětí na vodičích.
NEJDŘÍVE PŘIPOJTE VODIČE NA REGULÁTOR
A POTÉ NA SOLÁRNÍ ZDROJ.
POZNÁMKA : Solární panely vytvářejí napětí jakmile jsou osvětleny
slunečným zářením.Berte v úvahu doporučení výrobců solárních panelů.
6. Aby jste předešli napětí na svorkách, zmačkněte knoflík a nastavte
vypnuto. Připojte vodiče vedoucí proud se správnou polaritou dle
následujícího doporučení:
CX 10 --- min. Ø 2,5 mm
2
CX 20 --- min. Ø 4 mm
2
CX 40 --- min. Ø 10 mm
2
7. Nasaďte a přitáhněte napěťové svorky.
8. Máte-li v úmyslu použít výstup řízení přebytečné energie (EEM), následujte tyto kroky :
• Vyndejte zelenou svorku umístěnou mezi vývody regulátoru a
otočte ji vrchní stranou dolu
• Připojte vedení přebytečné energie (EEM( tak jak ukazuje obrázek
vedle
• Připojte kabel vedení z EEM na výstup z vhodného připojovaného
zařízení
• Připojte zelenou svorku do CX
9. Zavřete kryt svorek vývodů z regulátoru. Nyní jste úspěšně
připojili Váš CX … regulátor.
Zemnění solárního systému.
Uvědomte si že kladné svorky CX regulátoru jsou
propojeny vnitřně, a proto mají stejný elektrický
potenciál. Je-li vyžadováno nějaké zemnění,
vždy jej udělejte na (+) vedení.
POZNÁMKA : je-li CX … použit v automobilech,
které mají akumulátor připojený na podvozek,zátěž a
solární panely připojené na regulátor nesmí mít
el.připojení na kostru vozu. V opačném případě si
vyžádá příliš vysokou cenu jištění, krytí
.
Nízké napětí – vypnutí a elektronické jistící funkce regulátoru je krátkým obvodem.
Spuštění regulátoru – samostatný test :
Jakmile je regulátor napájen energií jedním nebo dvěma akumulátory nebo z FV systému, je
start(spuštění) osobního testu jednoduché. Nejdříve ukazuje LCD běžící mřížku na cca. 0,5 sek a
potom firemní výrobky ukazuje na několik sekund v kódových symbolech (toto slouží pouze pro
servisní účely. Potom se display ustálí v pracovní podobě.
Systémové napětí : regulátor se sám seřídí automaticky na napětí 12V nebo 24V. Jakmile napětí
v čase zapnutí přesahuje 20,0V regulátor předpokládá 24V systém. Pokud napětí na baterii není
v normálním pracovním intervalu ( cca.12 až 15,5V nebo 24 až 31V) při zapnutí, display signalizuje
CHYBA – viz. popis poruch.
Typ akumulátoru : regulátor je nastaven v hlavní pozici na PB baterie s elektrolytem. Máte-li
v úmyslu používat VRLA akumulátory ( typ GEL) – musí se nastavit dle programovacího Menu na
zadní straně.
Zrovnoprávnění zátěže je pak deaktivováno. V každém případě při pochybnostech konzultujte se
svým prodejcem.
DOPORUČENÍ PŘI POUŽÍVÁNÍ :
Regulátor se během normálního provozu zahřívá. Není-li zajištěno dostatečné větrání (např. v
instalační skříňce). Regulátor omezuje FV proudovou zátěž preventivně proti přehřátí.
Regulátor nepotřebuje žádnou údržbu nebo servis. Odstraňujte pouze prach pomocí suchého hadříku.
Je velmi důležité, aby byla baterie často zcela nabitá (minimálně každý měsíc). V jiném případě dojde
k trvalému poškození baterie. Baterie může být zcela nabita pouze v případě, není-li během jejího
nabíjení odebíráno příliš mnoho energie. Nezapomeňte na to zejména v případě, budete-li připojovat
další spotřebiče.
FUNKCE DISPLAYE :
V základním nastavení ukazuje display regulátoru stav napětí akumulátoru. Každá změna úrovně
nabití akumulátoru je ohlášena akusticky Æ viz. obrázky. % odpovídající spodní z plně nabitého
akumulátoru.
Tak jak FV systém zásobuje energií akumulátor, je znázorněno střídavě na pohyblivém kódu display.
V normálním nastavení může být zátěž zapnuta nebo vypnuta stlačením tlačítka. Na display se objeví
speciální podmínky.
Zátěž Zátěž
ručně zapnuta ručně vypnuta
Spodní podmínky odpojují zátěž, přeruší dodávku
energie, nebo v případě různých dalších
chyb(poruch).
FUNKCE odpojení při nízkém napětí :
Regulátor má 5 různých úrovní ochrany baterie .
MODE 1 : odpojení nastaveno na 11,4V (při nominální běžné zátěži) připojení při 11,9V ( bez
aktuální zátěže). Základní nastavení pro dobrou ochranu akumulátoru.
MODE 2 : odpojení nastaveno na 11,0V (při nominální běžné zátěži) připojení při 11,75V ( bez
aktuální zátěže). Nastavení s nízkým bodem odpojení. Akumulátor je opakovaně (cyklicky) hluboce
vybíjen, to může zkrátit jeho životnost.
MODE 3 : odpojení nastaveno na 11,0V a připojení na 12,2V je závislé na proudovém zatížení a
předcházejících nabíjecích cyklech. Toto nastavení má za následek prodloužení životnosti
akumulátoru, neboť umožňuje jeho znovu nabití na plnou kapacitu. Maximální životnost
akumulátoru.
MODE 4 : odpojení a připojení v 11,5 V – pevné nastavení – vhodné tam, kde zátěž je připojena
(vedena) přímo z akumulátoru
MODE 5 : odpojení a připojení v 11,o V – pevné nastavení – vhodné tam, kde zátěž je připojena
(vedena) přímo z akumulátoru. Nastavení s nízkým bodem odpojení. Akumulátor je opakovaně
vybíjen na nízké napětí. Tato skutečnost může zkracovat jeho životnost.
Regulátor je nastaven na MODE 1 od výrobce. Použijte [ programovací menu 2 ] pro změnu nastavení
[viz. zadní strana]. V případě pochybností, který MODE vybrat, konzultujte s Vaším prodejcem,
protože nastavení musí být vybráno (vyhodnoceno) v závislosti na použitém akumulátoru.
FUNKCE „EEM“ – řízení přebytečné energie.
Regulátor má k dispozici vestavěno funkci „řízení přebytečné energie“ Æ EEM. Tato funkce
v kombinaci se speciálně navrženými výrobky (Phocos lednice, klimatizace) umožňuje využití
přebytečné energie, která může být ztracena v opačném případě, protože akumulátor žádá vysokou
ochranu. Lepší využití FV systému je výhodou. Také zacházení s akumulátorem se zlepšilo, protože
více energie přichází přímo z FV systému místo s akumulátoru.
Informujte se u prodejce na dostupné výrobky, spotřebiče, jenž mohou být napájeny pomocí této
funkce EEM
Připojení Vaší zátěže-přebytečné energie s regulátorem viz.obr.8 (znamení připojení)
FUNKCE „Noční osvětlení“ :
CX … regulátor umožňuje využití elegantní funkce „Noční osvětlení“. Je kontrolována výstupní zátěž
v noci je široce programovatelná.
Existují dvě modelové možnosti : „SOUMRAK a JITRO“ (S/J) a „VEČER a RÁNO“ (V/R)
Nastavení MODU může být vybráno v [programovací menu 3].
Je-li vybráno V/R v [programovací menu 4]
přidělejte regulátor na zeď šrouby vyhovujícími
materiálu stěny. Přišroubujte šrouby Ø 4 až 5 mm
s hlavičkou max. Ø 9 mm se zápustnou hlavou.
Vězte, že šrouby musí nést také tíhu
aplikovaného elektrického vedení.
Pamatujte také na minimální požadovanou
vzdálenost od podlahy, stropu (horní mez). To je
nezb
tné z důvodu řádného větrání.
