Následuje výběr „ranního“ časového chování a v [programovací menu 5] následuje výběr „nočního“
časového chování.
Řídící jednotka jenž hlídá kapacitu(napětí)akumulátoru, odpojí zátěž, jakmile akumulátor dosáhne
meze odpojení pro nízké napětí. Odpojení při nízkém nabití má přednost před funkcí „Noční
osvětlení“.
„STŘED NOCI“ je vybírán(nastaven) automaticky jako střed mezi soumrakem a rozbřeskem(jitrem).
Nastavení reálného (skutečného) času není požadováno. Nastavení může trvat až několik dní, než si
regulátor nastaví tento „střed noci“. Tato metoda přináší nějakou nepřesnost, ale vyhýbá se
nastavování hodin. „Střed noci“ (půlnoc) regulátoru se může lišit od skutečné půlnoci reálného času
příslušného místa.

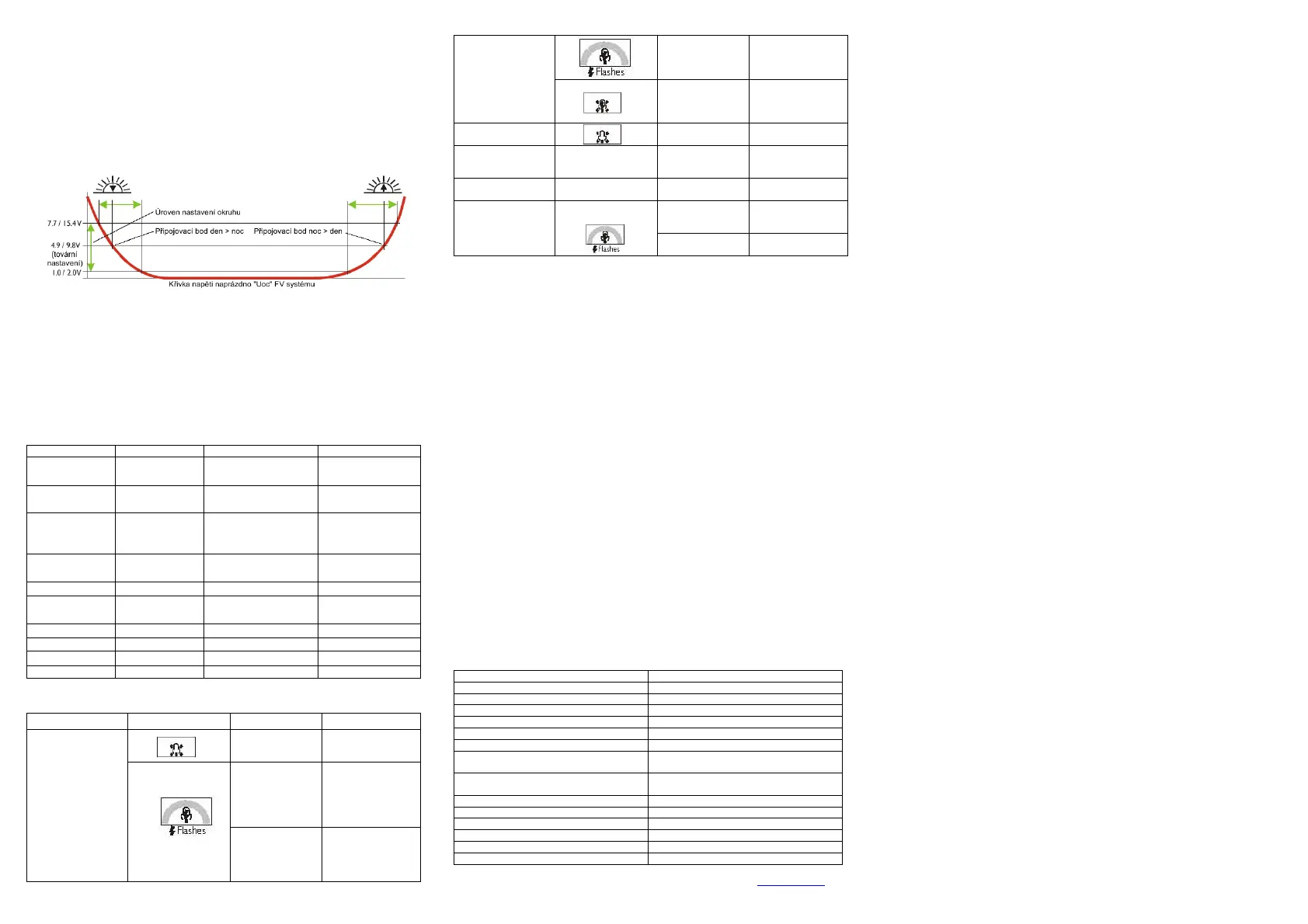

Regulátor rozpozná noc a den na základě napětí z FV systému. V [programovací menu 6] může být
práh (mez) den/noc modifikován (změněn) podle toho jaké potřeby jsou v místě požadovány a dle
použitého FV systému.
Dvě napěťové úrovně před/po jsou lomítkem rozděleny v pořadí pro 12V a 24V.
K nalezení správné hodnoty, doporučujeme odhadnout napětí FV systému v čase, když
soumrak(svítání) dosáhne úrovně kdy by měla být tato funkce regulátoru zapnuta/vypnuta. Tato
hodnota (nejblíže dostupná) může pak být podle toho nastavena v programu.
FUNKCE „Zvuková signalizace“ :
Regulátor má vestavěnu zvukovou signalizaci, která upozorňuje na změnu úrovně nabití akumulátoru.
Tato funkce může být zapnuta/vypnuta v [programovací menu 7]
FUNKCE „ Rozhraní počítače“ :
Regulátor umožňuje připojení sériovým rozhraním, přes něj může být připojený k PC. Adaptér
umožňující optimální připojení k PC viz. nabídka (více v manuálu adaptéru). V [programovací menu
8] může být fungování sériového rozhraní (připojení) měněno.
Neměňte tovární nastavení regulátoru, pokud nepoužíváte připojovací adaptér.
BEZPEČNOSTNÍ ZNAKY :
Regulátor je chráněn proti chybám instalace nebo použití :
FV systém Akumulátor Spotřebiče
Připojení AKU
správnou polaritou
Bez omezení V běžném provozu Bez omezení
Připojení AKU
opačnou polaritou
Bez omezení
Bez omezení.
Zvukový varovný signál
Bez omezení
Opačná polarita
Ano, ne 24V
napěťových
systémech
Ano, jestliže je připojen
pouze AKU.
Zvukový varovný signál
„I“ výstup je chráněn,
ale elektrická zátěž
muže být poškozena
Proud nakrátko Bez omezení
Bez omezení. AKU musí
být chráněn pojistkou
Bez omezení
Přebíjení R. omezuje proud -------------------------- R. odpojí zátěž
Přehřátí
R. je elektronicky
ochráněn
-------------------------- R. odpojí zátěž
Nepřipojeno Bez omezení Bez omezení Bez omezení
Zpětný proud Bez omezení -------------------------- --------------------------
Přepětí „U“odpor56V;2,3J Max. 40V R. odpojí zátěž
Nízké napětí V běžném provozu R. odpojí zátěž R. odpojí zátěž
VAROVÁNÍ : V kombinaci s jinými chybnými podmínkami může být příčinou poškození
regulátoru.VŽDY odstraňte chyby před opětovným připojováním regulátoru.
POPIS PORUCH :
Problém Signalizace Příčina problému Odstranění poruchy
AKU je málo
nabitý
Zátěž bude znovu
připojena, bude-li
baterie znovu nabita
Přebíjení/ zkrat
spotřebiče
Odpojte všechny
spotřebiče. Odstraňte
příčinu zkratu.
Regulátor připojí
zátěž automaticky po
max. 1 minutě
SPOTŘEBIČ NENÍ
NAPÁJEN
Regulátor je
přehřátý a je
odpojená zátěž
Ověřte správnou
ventilaci regulátoru.
Po poklesu teploty je
zátěž připojena
automaticky.
Napětí na AKU je
příliš veliké
(>15,5 V / 31,0 V)
Zkontroluj ještě další
zdroje nabíjení AKU.
Když nic, regulátor je
poškozený
Vodiče AKU, nebo
pojistka jsou
poškozeny, baterie
má velký odpor
Zkontroluj vodiče ,
pojistku a
akumulátor
AKU je vybitý po
krátký čas
AKU má nízkou
kapacitu
Vyměň AKU
AKU není během dne
dobíjena
Bez pohybující se
mřížky(dílků)
FV systém je
rozbitý, nebo má
špatnou polaritu
Zkontroluj FV
systém a kabely
vedení (připojení)
Špatná polarita AKU Nepřetržitý zvuk AKU je připojen
opačnou polaritou
Odstraňte opačnou
polaritu
Regulátor je
přehřátý
Namontujte regulátor
na místo s lepším
prouděním vzduchu
Regulátor je
limitovaný (omezený)
solárním proudem
FV S překračuje
nominální proud R.
Zkontrolujte proud
FV systému.
PROGRAMOVÁNÍ VAŠEHO CX :
Do programovacího menu (modu) vstoupíte dlouhým zatlačením na knoflík. Struktura
programovacího menu je na obrázku níže.
Pozor, jakmile jedenkráte vstoupíte do programovacího menu, můžete jej opustit až pro projití
poslední položky.
Proto doporučujeme aby nejdříve prvně prošli poznámky dole vaše požadavky nastavení v kontrolních
bodech podle struktury menu a pak programovali v jednom kroku.
Takto provedené programování je jednodušší a vyvarujete se chyb.
Celé programované nastavení je uloženo ve vnitřní (neměnné) paměti a zůstává nastaveno přestože
byl regulátor odpojen od AKU.
Jestliže chcete obnovit tovární nastavení regulátoru, vyberte [programovací menu 9]
ZAMKNUTÍ NAPROGRAMOVANÉHO NASTAVENÍ :
Zmáčkněte knoflík na 8 sekund i základním nastavení a programový zámek je zapnutý, je to prevence
proti nehodám při změně nastavení. Následující 8 sekundové zmáčknutí uvolní zámek.
ZÁKLADNÍ BEZPEČNOST A UŽITEČNÉ RADY :
Zamýšlené použití : regulátor je zamýšlen pro použití ve FV systémech se 12V nebo 24V
nominálního napětí. Měl by být používaný POUZE s uzavřenými nebo hermeticky uzavřenými
(VRLA) olověnými kyselinovými akumulátory.
Bezpečnostní rady :
• Baterie ukládají velké množství energie. Za všech okolností nikdy krátký proud Akumulátoru. My
doporučujeme připojit pojistku (zvolna působícího typu, hodící se (podle) nominálního proudu
regulátoru) přímo k akumulátoru.
• AKU může produkovat(uvolňovat) hořlavé plyny. Vyvarujte se dělání jisker, používání ohně nebo
nekrytého plamene. Zajistěte bezpečnost, tak že místnost s AKU bude větraná.
• Vyvarujte se dotyků, nebo zkratů vedení nebo svorkách. Uvědomte si, že napětí na svorkách nebo
vodičích může být dvakrát vyšší než napětí AKU. Používejte izolované nářadí, stůjte v na suché
zemi a udržujte si suché ruce.
• Nepouštějte děti do blízkosti AKU a regulátoru (udržujte děti pryč (daleko) od AKU a regulátoru)
• Prosíme, všímejte si doporučení výrobce AKU. Jste-li na pochybách konzultujte je s prodejcem
nebo s montážní společností.
ZÁVAZNÁ VYLOUČENÍ :
Výrobce není povinen nahradit škodu, zvláště na AKU, použitím jiným než jak je určeno, nebo jak je
uvedeno v tomto manuálu, nebo jsou-li doporučení výrobce akumulátoru zanedbávána.
Výrobce není povinen nahradit škodu, jestliže servis nebo opravu provedla neautorizovaná osoba,
špatným použitím nebo špatným (chybným) návrhem systému.
Otevření regulátoru (krabice) ruší záruku.
Technická data :
Nominální napětí 12 V / 24 V, automatická nastavení
Nabíjecí napětí 14,4 V / 28,8 V (25°C)
Vyrovnávací napětí 14,8 V / 29,6 V (25°C), 2 h
Plovoucí napětí 13,7 V / 27,4 V (25°C)
Odpojení zátěže 11,0–12,2V/22,0–24,4V, dle nastavení
Připojení zátěže 12,8 V / 25,6 V
Teplotní kompenzace - 4 mV/ FV článek x K
Max. zátěž z FV systému 10; 20; 40 A dle typu 25°C(bez proudové
zátěže v 50°C
Max. proudová zátěž 10; 20; 40 A dle typu 25°C(bez proudové
zátěže FV v 50°C
Rozměry 89 x 90 x 38 mm (v x š x tl)
Váha CX10 a CX20 Æ 168gr; CX40Æ 179gr
Max.průřez vodičů 116 mm
2
(AWG#6)
Vlastní spotřeba 4 mA
Okolní pracovní teplota Od - 25°C do + 50°C
Krytí IP 20
Vyhrazujeme si právo změny bez upozornění. Verze : CX0401215
Vyrobeno v jedné z následujících zemí : Čína – SRN; Phocos AG – Německo;
www.phocos.com
