CONNESSIONI E SINCRONIZZAZIONE INTERFACCIA COMANDI AL VOLANTE PROTOCOLLO RESISTIVO
CONNECTING AND SYNCHRONIZING THE RESISTIVE INTERFACE FOR STEERING-WHEEL COMMANDS
IT/GB
Il VM056 è dotato di Comandi al Volante Resistivi. In caso di incompatibilità, utilizzare le interfacce 4/083 - 4/085. Per i collegamenti ai connettori originali dell’auto
seguire gli schemi presenti sul manuale connessioni interfacce.
MEMORIZZAZONE DEI TASTI SUL VOLANTE Effettuare i collegamenti. Memorizzare le funzioni dei comandi al volante seguendo il manuale delle interfacce.
MEMORIZZAZIONE PROFILO AUTORADIO A sincronizzazione avvenuta, il led lampeggerà con colore verde e continuerà a lampeggiare fino a quando non si
selezionerà il profilo autoradio Phonocar VM041. La selezione avverrà premendo 4 volte il tasto Volume+ ed il Led eseguirà 5 lampeggi verdi.
Premere SEEK per memorizzare.
PROGRAMMAZIONE AUTORADIO Vedi pag. 22
RESET INTERFACCIA
Staccare il connettore dalla centralina e tenendo premuto il tasto PRG, reinserire il connettore. Il LED della centralina inizierà a lampeggiare
lentamente poi velocemente a questo punto togliere la pressione dal tasto PRG. L’avvenuto RESET sarà confermato con un solo lampeggio di colore rosso del LED.
The VM056 is fitted with Resistive Steering-wheel Commands. In case of incompatibility, use interfaces 4/083 - 4/085. To connect to the Original car-connecters,
stick to the schemes shown on the Interface Connections-Manual.
MEMORIZING THE STEERING-WHEEL KEYS Effect the connections. Memorize the steering-wheel functions as stated on the Interface-Manual.
MEMORIZING THE CAR-RADIO PROFILE When synchronization has taken place, Led will flash Green. It will continue flashing until you select the radio-profile
Phonocar VM041.
Selection takes place by pressing 4times the key Volume+. Led will flash 5times Green. Press SEEK to memorize.
PROGRAMMING THE CAR-RADIO page 22
RESET INTERFACE Separate the connector from the central-unit. Keep PRG-key pressed and re-introduce the connector. LED of central-unit will start flashing
slowly and then rapidly. At this point, lift finger from the PRG-key. RESET has successfully been carried out when LED flashes only one time Red.

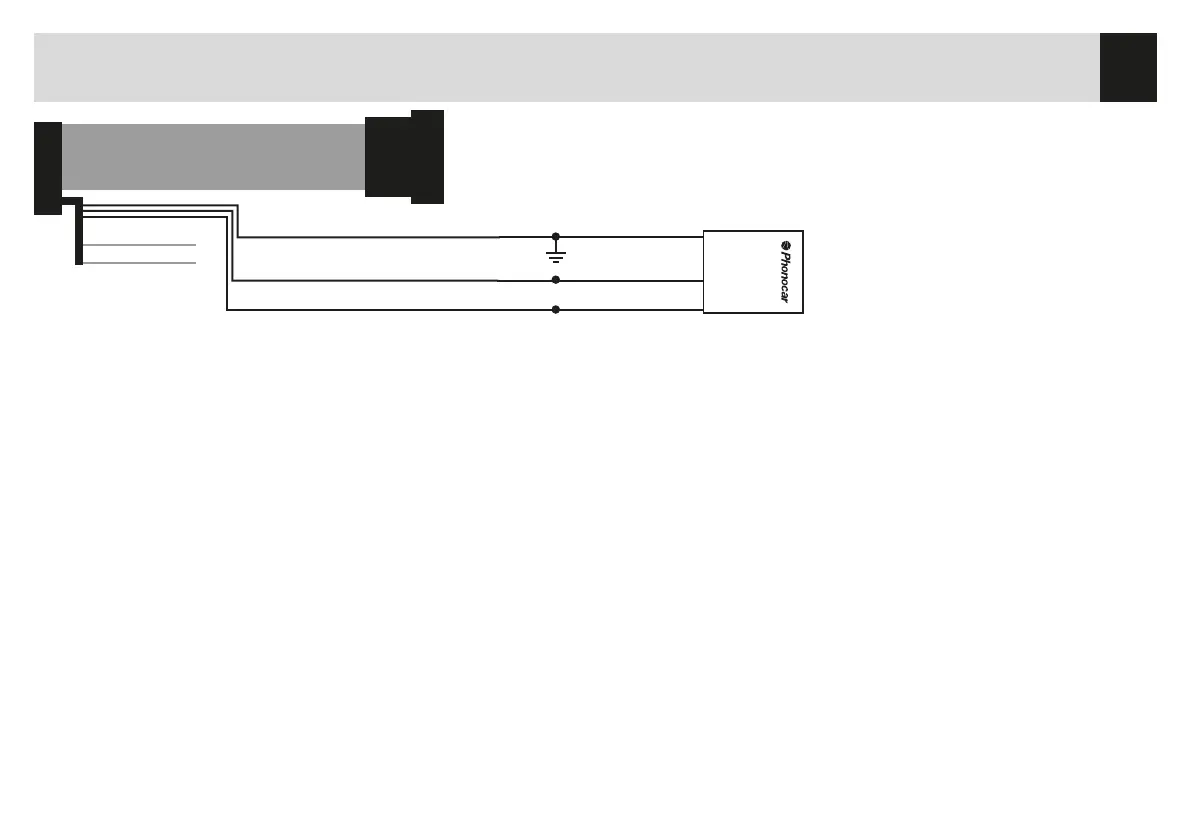

VERDE/GREEN
ROSA/PINK
VERDE / GREEN
ROSA / PINK
GRIGIO / GREY
4/083 - 4/085
BIANCO-MARRONE / WHITE-BROWN
ARANCIONE-BIANCO / ORANGE-WHITE
MARRONE-NERO/BROWN-BLACK
KEY A
KEY B
KEY GND
