24
FR/D

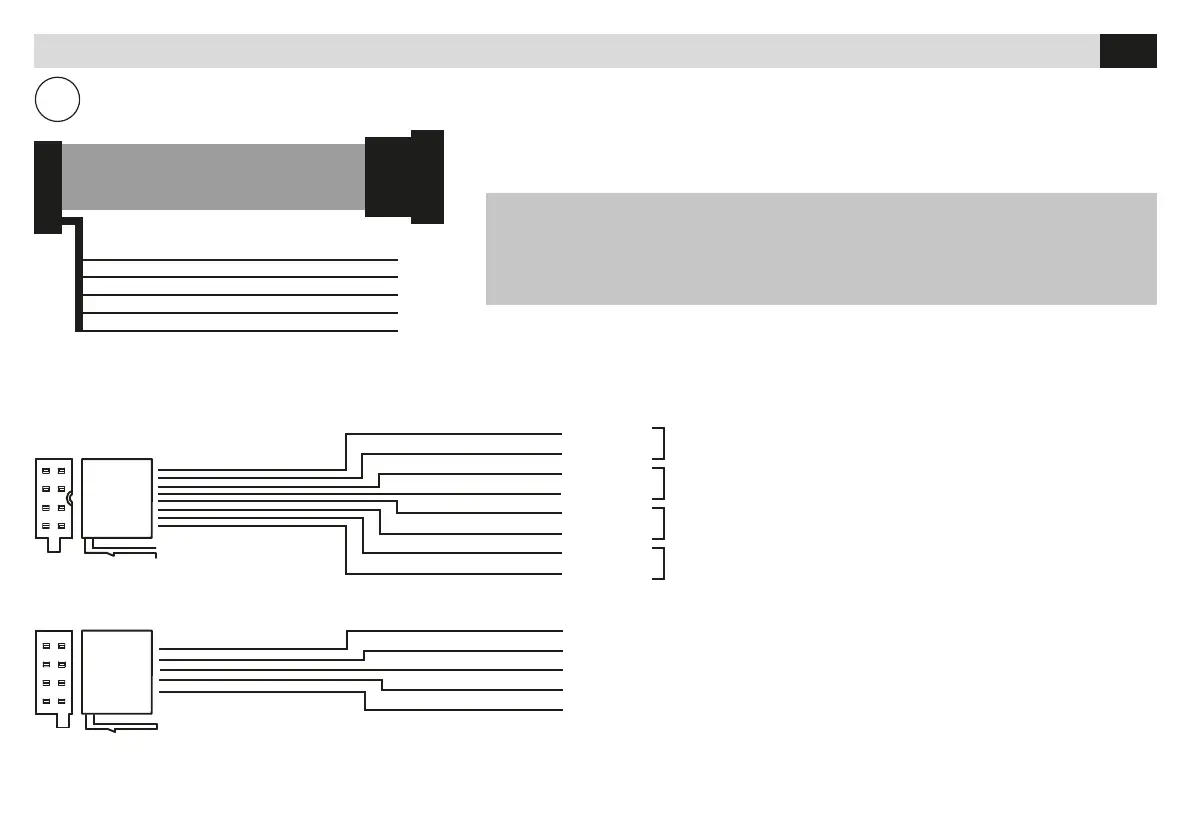

CONNEXIONS • ANSCHLÜSSE
2
ORANGE-BLANC/ORANGE-WEISS
MARRON-BLANC/BRAUN-WEISS
MARRON-NOIR/BRAUN-SCHWARZ
VERT/GRÜN
ROSE/ROSA
MARRON
BRAUN
NOIR
SCHWARZ
ROUGE/ROT
NOIR/SCHWARZ
MARRON/BRAUN
BLUE/BLAU
JAUNE/GELB
+ 12V Positif batterie
+ 12V Après contact
Masse
Illumination / Dimmer
Allumage antenne électrique
ALIMENTATION
STROM-ZUFUHR
BATT
ACC
GND
ILLUMI
AMP/ANT Remote
Sur certaines voitures, pendant l’allumage, le VM056 peut s’éteindre avant de se rallumer. Pour éviter cet inconvénient, brancher le temporisateur d’allumage 5/146.
Auf einigen Wagen-Modellen kann es vorkommen, dass beim Anlassen des Motors, der VM056 sich von selbst ausschaltet und dann wieder einschaltet. Diesen
Umstand kann man verhindern, indem man den Zeitgeber 5/146 anschließt.
+12V Batterie-Plus
+12V Zündplus
Masse
Beleuchtung / Dimmer
Aktivierung der Elektro-Antenne
KEY A
KEY B
KEY GND
BRAKE
REVERSE
Ligne A Commandes au volant
Ligne B Commandes au volant
Masse Commandes au volant
Frein de stationnement (branchement obligatoire)
Activation caméra de recul
A-Leitung der Lenkrad-Steuerungen
B-Leitung der Lenkrad-Steuerungen
Masse für die Lenkrad-Steuerungen
Handbremse (Anschluss unbedingt erforderlich)
Aktivierung der Rückfahr-Kamera
CONNEXIONS ET PROGRAMMATION VOIR PAG. 20-22
ANSCHLÜSSE UND PROGRAMMIERUNG SEITE 20-22
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
SORTIES HAUTS-PARLEURS
LAUTSPRECHER-AUSGÄNGE
GRIS/GRAU
VERT/GRÜN
VERT-NOIR/GRÜN-SCHWARZ
BLANCHE/WEISS
BLANCHE-NOIR/WEISS-SCHWARZ
POURPRE/LILA
POURPRE-NOIR/LILA-SCHWARZ
GRIS-NOIR/GRAU-SCHWARZ
ANTÉRIEURE DROIT / FRONT RECHTS
ANTÉRIEURE GAUCHE / FRONT LINKS
POSTÉRIEURE DROIT / HECK RECHTS
POSTÉRIEURE GAUCHE / HECK LINKS
