ENTRÉE DAB
ALIMENTATION, SORTIE HAUT-PARLEURS, COMMANDES AU VOLANT.
A
B
C
D
E
F
G
A
KEY 1 Vert-blanc, ligne SWC
B
KEY 2 Gris-blanc, ligne SWC
C
KEY
GND
Noir, Masse SWC
D
BACK Marron, activation caméra de recul +12V lumière marche
arrière
E
P.ANT Bleu, Allumage antenne électrique
F BRAKE
Rose
G F.CAM
Bleu-Blanc, 12V(il s'active en branchant le cable BACK)
1
2
9
3
8
4
7
5
6
GPS
FM/AM
WI-FI
6
3

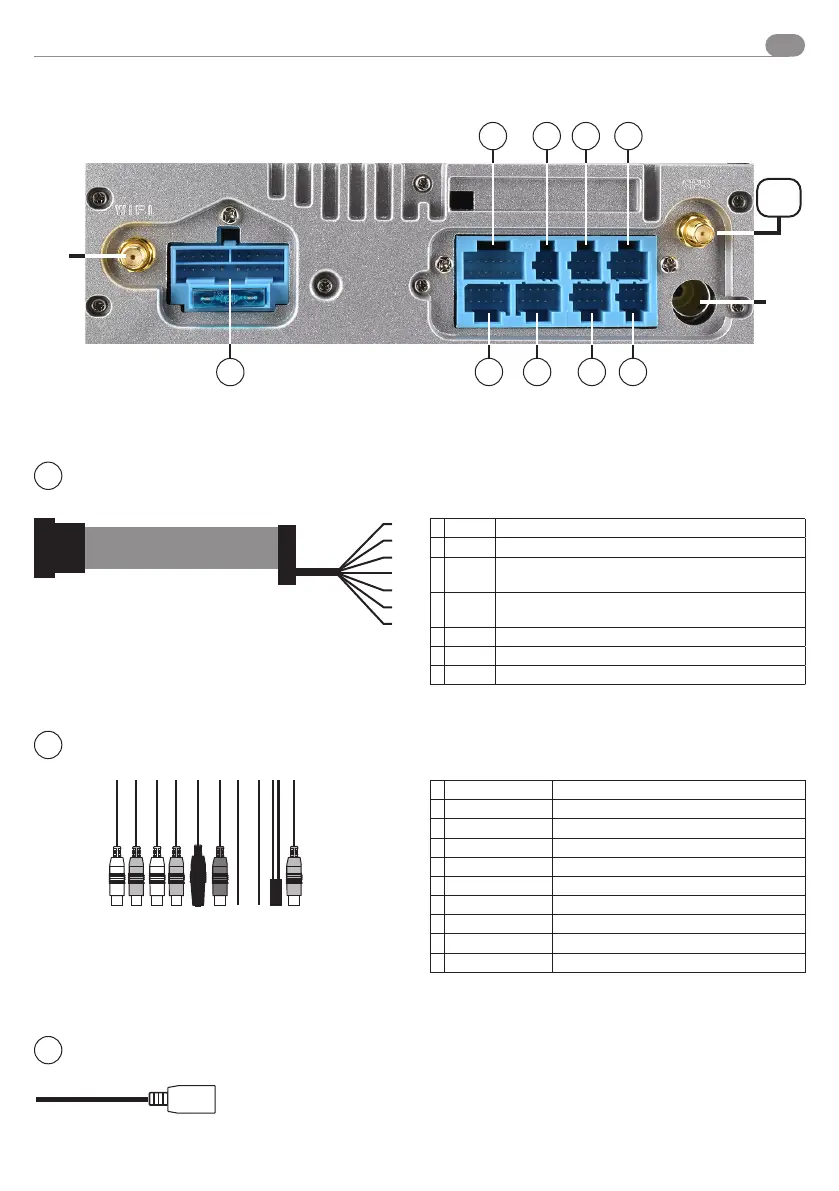

CABLAGE IN/OUT 1
A
RL OUT Blanc - Arrière Gauche
B
RR OUT Rouge - Arrière droit
C
FR OUT Blanc - Avant Gauche
D
FL OUT Rouge - Avant droit
E
MICROPHONE
F
SUB OUT Noir - Sortie Subwoofer
G
VIDEO OUT Jaune - Sortie Vidéo
H
AUX VIDEO IN Jaune - Entrée Vidéo
I
CAN-BUS IN Pas Activé
J
CENT AUTO Marron-Sortie audio
A B C D E F G H I J
USBOTG-11
USB
Connections
To Next Page
