3
IT
1
INGRESSO DAB

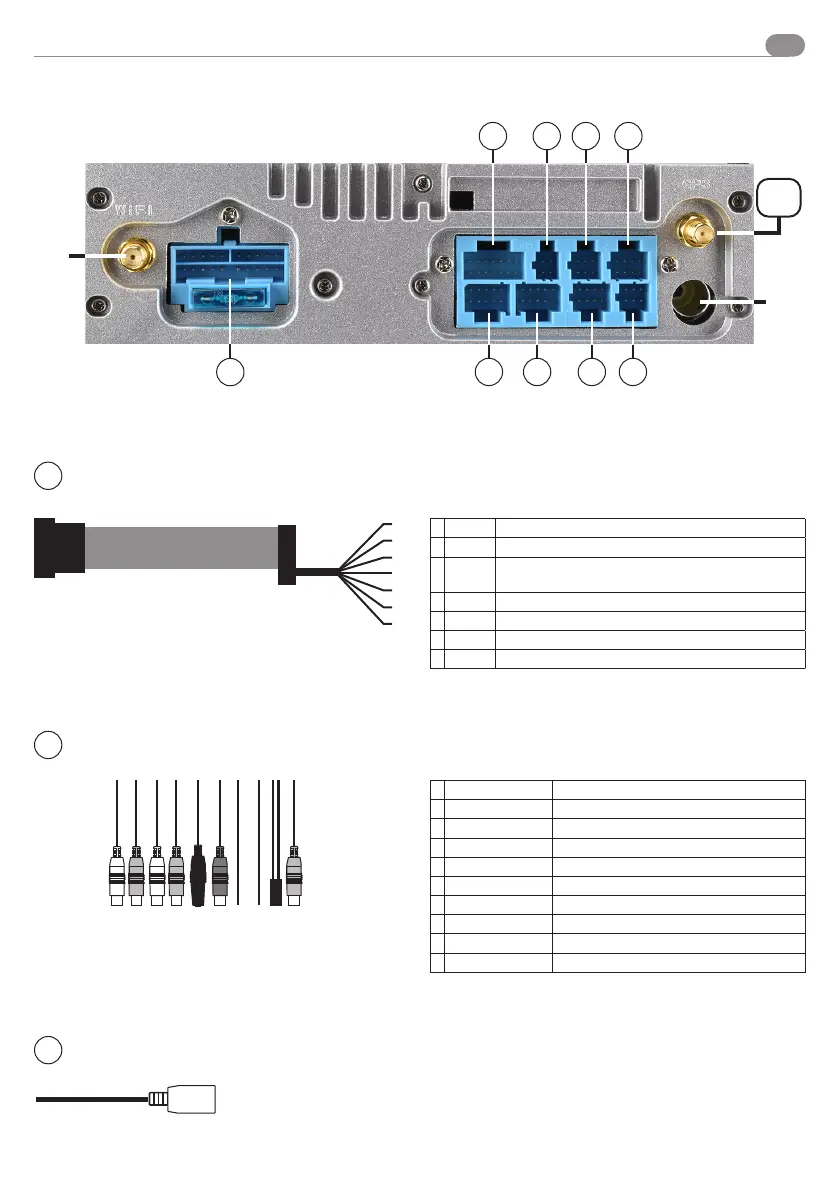

ALIMENTAZIONE, USCITE ALTOPARLANTI, COMANDI LA VOLANTE.
A
B
C
D
E
F
G
A
KEY 1 Verde-Bianco, Linea SWC
B
KEY 2 Grigio-Bianco, Linea SWC
C
KEY
GND
Nero, Massa SWC
D
BACK
Marrone, Attivazione retrocamera +12V luce retromarcia
E
P.ANT Blu, Accensione antenna elettrica
F BRAKE Rosa
G F.CAM Blu-Bianco, 12V (Si attiva collegando il cavo BACK)
1
2
9
3
8
4
7
5
6
GPS
ANTENNA
AERIAL
FM/AM
WI-FI
6
3
CABLAGGIO IN/OUT 1
A
RL OUT Bianco - Posteriore Sinistra
B
RR OUT Rosso - Posteriore Destro
C
FR OUT Bianco - Anteriore Sinistra
D
FL OUT Rosso - Anteriore Destro
E
MICROFONO
F
SUB OUT Nero - Uscita Sub Woofer
G
VIDEO OUT Giallo - Uscita Video
H
AUX VIDEO IN Giallo - Ingresso Video
I
CAN-BUS IN
NON ABILITATO
J
CENT AUTO
Marrone - Uscita audio
A B C D E F G H I J
USBOTG-11
USB
Connessioni
