Phonocar VM072 - Page 12

12
E

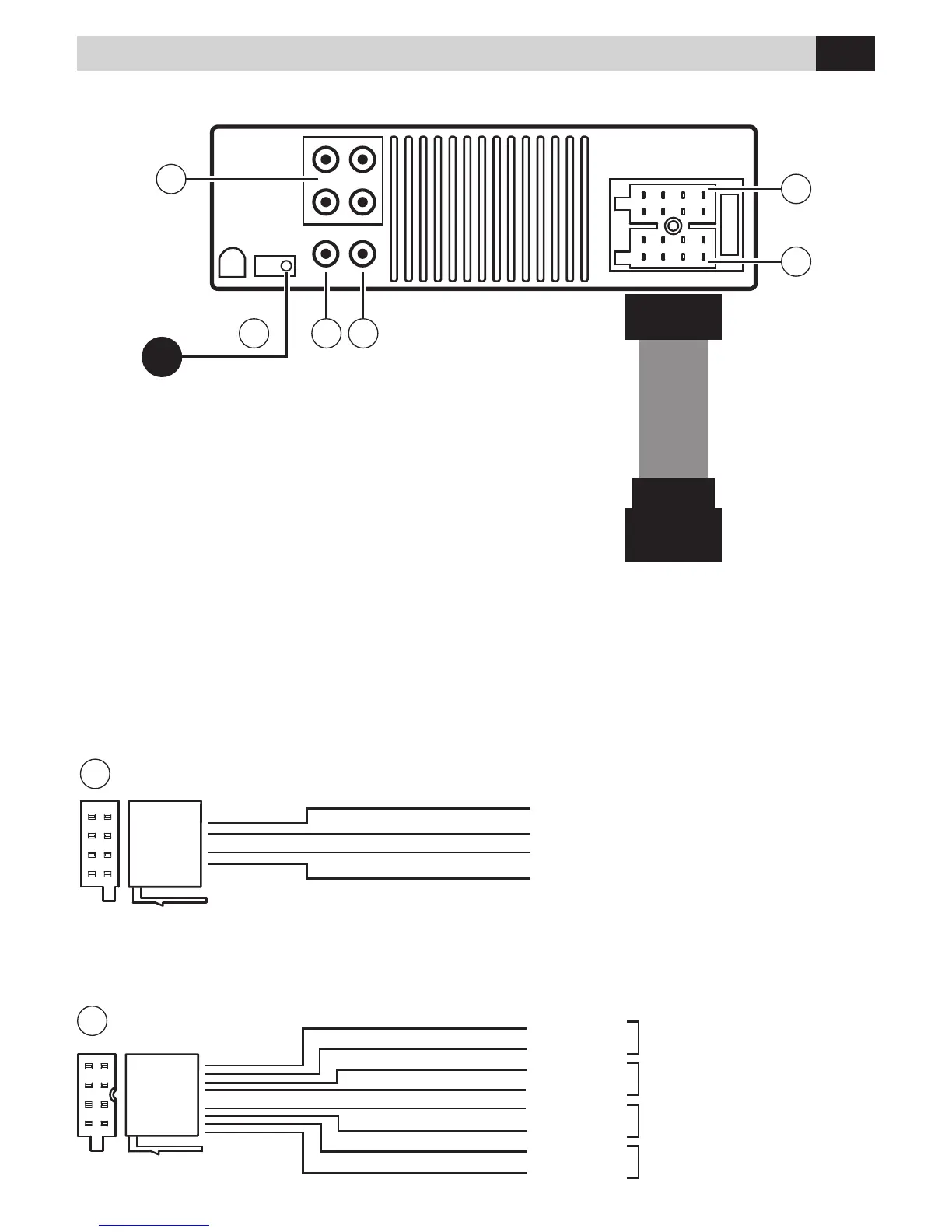

Conexiones
2
1
GRIS
MARRONE
BROWN
NERO
BLACK
VERDE
VERDE-NEGRO
BLANCO
ROJO
BLANCO-NEGRO
NEGRO
VIOLA
AZUL
VIOLA-NEGRO
GRIS-NEGRO
NARAJA
+12V BATERÍA
+12V BAJO LLAVE
MASA
ANTENA ELÉCTRICA
ALTAVOZ ANTERIOR DX
ALTAVOZ ANTERIOR SX
ALTAVOZ POSTERIOR DX
ALTAVOZ POSTERIOR SX
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
SALIDA ALTAVOCES
ALIMENTACION
BATT
ACC
GND
P. ANT
1.
Alimentacion
2.
Salida altavoces
3.
Salida video
4.
Salida Sub-Woofer
5.
IR Externo
6.
Salida Pre-amp
ISO
FUSE
1
2
345
6
