Phonocar VM072 - Page 2

2
IT/GB

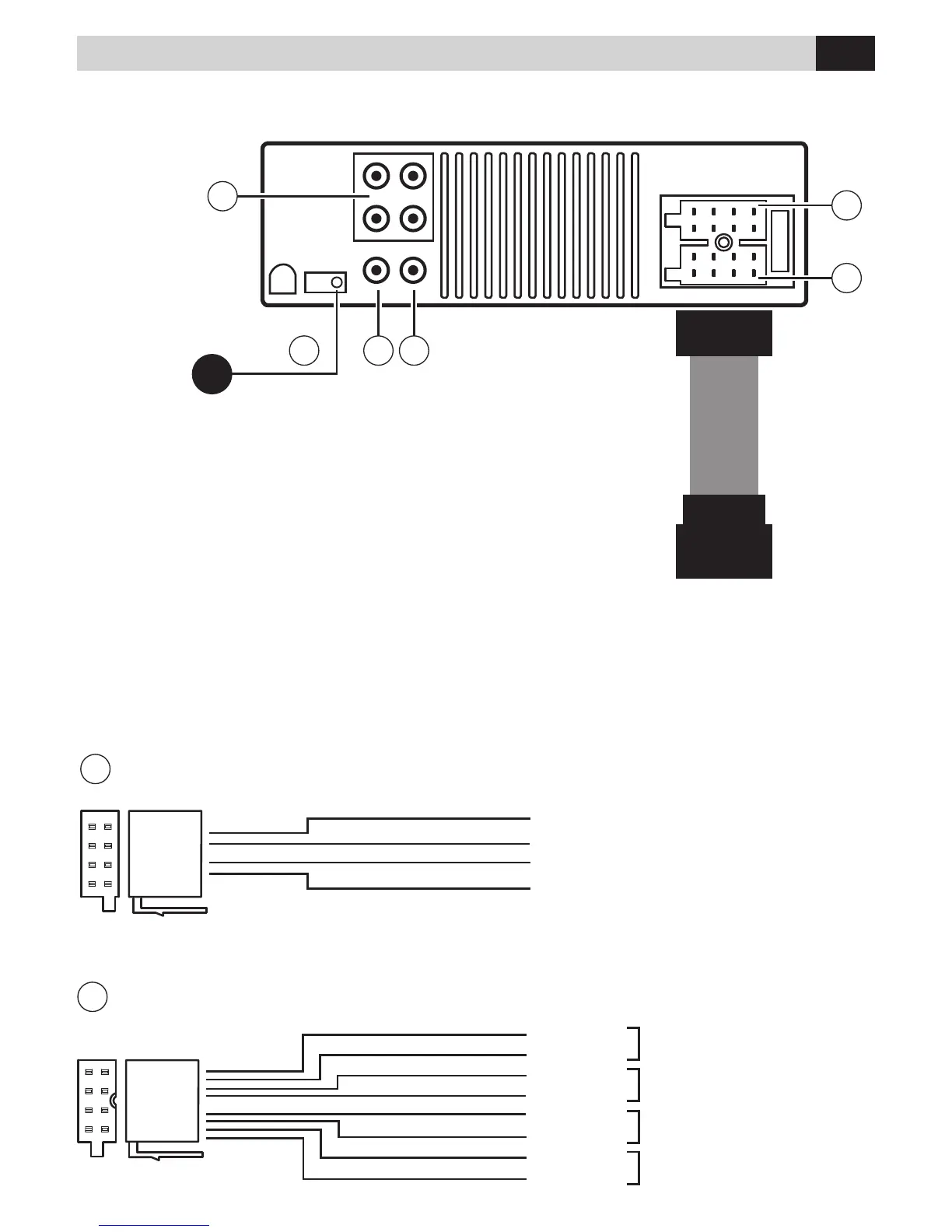

Collegamenti • Connections
1.
Alimentazione
2.
Uscita altoparlanti
3.
Uscita video
4.
Uscita Sub-Woofer
5.
IR Esterno
6.
Uscite preamplificate
1.
Power
2.
Speakers ouput
3.
Video output
4.
Sub-Woofer output
5.
External IR
6.
Pre-amp ouput
ISO
FUSE
1
2
2
1
345
6
GRIGIO/GRAY
MARRONE
BROWN
NERO
BLACK
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
BIANCO/WHITE
ROSSO/RED
BIANCO-NERO/WHITE-BLACK
NERO/BLACK
VIOLA/PURPLE
BLU/BLUE
VIOLA-NERO/PURPLE-BLACK
GRIGIO-NERO/GRAY-BLACK
GIALLO/YELLOW
+12V POSITIVO BATTERIA
+12V BATTERY-POSITIVE
+12V SOTTOCHIAVE / +12V INJECTION-KEY
MASSA / GROUND
ACCENSIONE ANTENNA ELETTRICA
ACTIVATION OF ELECTRIC AERIAL
ANTERIORE DESTRO
FRONT RIGHT
ANTERIORE SINISTRO
FRONT LEFT
POSTERIORE DESTRO
REAR RIGHT
POSTERIORE SINISTRO
REAR LEFT
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
USCITE ALTOPARLANTI / SPEAKERS OUTPUT
ALIMENTAZIONE / POWER-SUPPLY
BATT
ACC
GND
P. ANT
