Phonocar VM072 - Page 7

7
FR/D

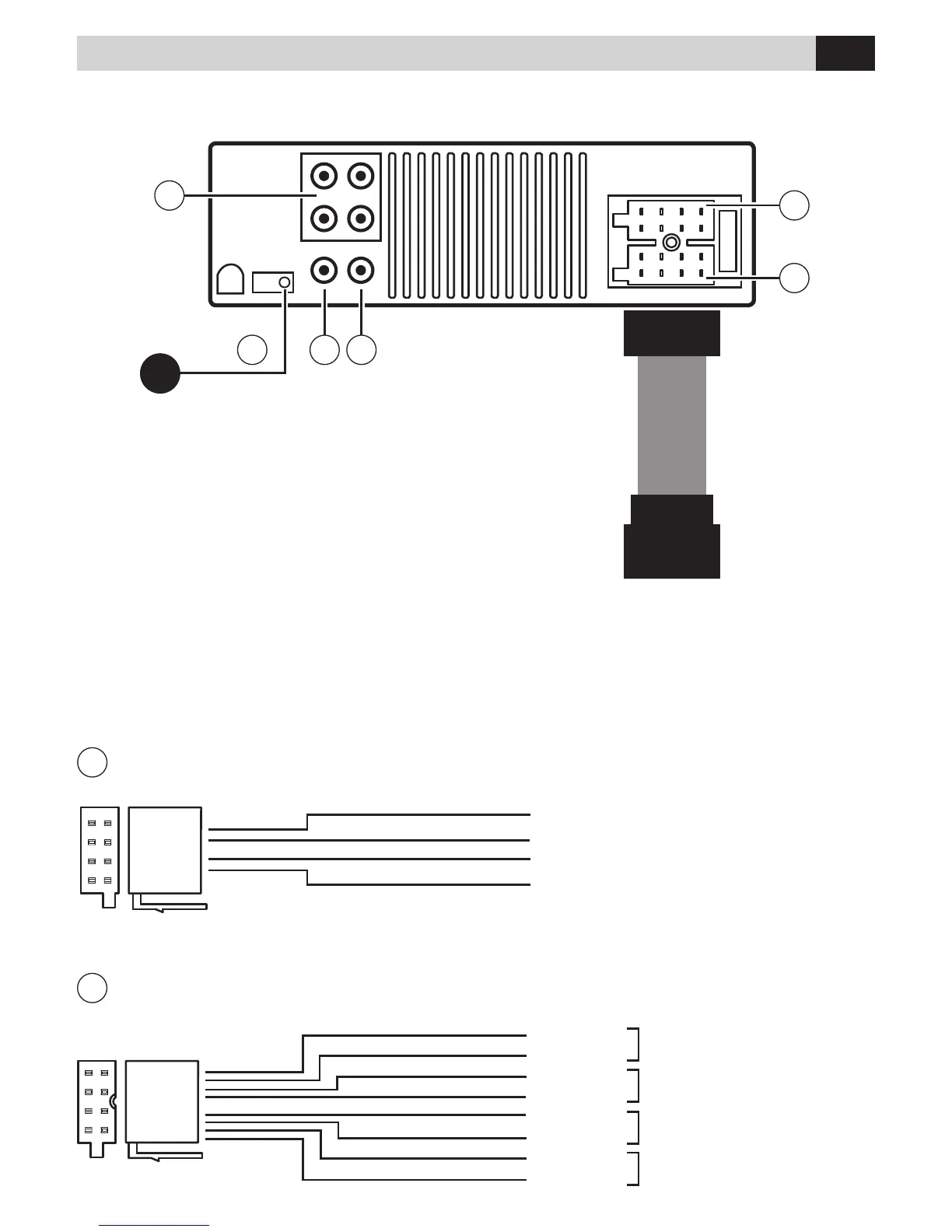

Connections • Anhang
2
1
GRIS/GRAU
MARRON
BRAUN
NOIR
SCHWARZ
VERTE/GRÜN
VERTE-NOIR/GRÜN-SCHWARZ
BLANCHE/WEISS
ROUGE/ROT
BLANCHE-NOIR/WEISS-SCHWARZ
NOIR/SCHWARZ
POURPRE/LILA
BLEU/BLAU
POURPRE-NOIR/LILA-SCHAWARZ
GRIS-NOIR/GRAU-SCHWARZ
JAUNE/GELB
+12V POSITIF BATTERIE / +12V BATTERIE-PLUS
+12V APRÈS CONTACT / +12V ZÜNDPLUS
MASSE
ACTIVATION ANTENNE ELETTRICA
AKTIVIERUNG ELECTRIC ANTENNE
HP ANTÉRIEURE DROITE
LAUTSPRECHER FRONT RECHTS
HP ANTÉRIEURE GAUCHE
LAUTSPRECHER FRONT HECK
HP POSTÉRIEURE DROITE
LAUTSPRECHER REAR RECHTS
HP POSTÉRIEURE GAUCHE
LAUTSPRECHER REAR HECK
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
SORTIE HAUTS PARLEURS / LAUTSPRECHERS AUSGÄNGE
ALIMENTATION / STROM-ZUFUHR
BATT
ACC
GND
P. ANT
1.
Alimentation
2.
Sortie hauts parleurs
3.
Sortie video
4.
Sortie Sub-Woofer
5.
IR Externe
6.
Sortie Pre-ampl.
1.
Strom-zufuhr
2.
Lautsprechers ausgänge
3.
Ausgang Video
4.
Ausgang Sub-Woofer
5.
IR Extern
6.
Ausgang Pre-amp
ISO
FUSE
1
2
345
6
