10
Belegung:
1 permanent +
2 Licht vorne
3 Licht hinten
5 universal (primär für Innenbel.
[auch analog])
6 Gleiskontakt 1
7 Gleiskontakt 2
8 Motorkontakt 1 +
9 Motorkontakt 2 –
11 Fernlicht*/ Triebwerksbel.*
12 A5 (frei wählbar)
13 A4 (frei wählbar
14 A3 Licht Maschinenraum
15 A2 Licht FS2
16 A1 Licht FS1
18 SK1 (Reedkontakt 1) +
Kabelfarben:
Grau Gleiskontakt 1
Weiß Gleiskontakt 2
Blau Motorkontakt 1 +
Rot Motorkontakt 2
Schwarz permanent + (gemeinsames +)
Gelb Licht vorne (Abblendlicht) LED
Braun Licht hinten (Rücklicht) LED
Grün Innenbeleuchtung */ Dampf*
Lila Fernlicht*/ Triebwerksbel.*
Braun-Schwarz Schaltkontakt 1
Grün-Weiß A1
Gelb-Schwarz A2
Orange-Schwarz A3
Braun-Weiß A4
Rot-Weiß A5
* je nach Ausstattung/Zubehör
Configuration:
1 permanent +
2 Frontlight
3 Backlight
5 universal (primary for interior light
[analog as well])
6 Track contact 1
7 Track contact 2
8 Motor contact 1 +
9 Motor contact 2 –
11 High beam*/ Gear Lighting*
12 A5 (selectable)
13 A4 (selectable)
14 A3 Light engine room
15 A2 Light drivers cab 2
16 A1 Light drivers cab 1
18 SK1 (Reed contact 1) +
Cable colors:
Gray Track contact 1
White Track contact 2
Blue Motor contact 1 +
Red Motor contact 2
Black permanent + (common +)
Yellow Frontlight (dimmed headlights) LED
Brown Backlight LED
Green interior light */ smoke*
P urple High beam*/ Gear Lighting*
Brown-Black Switch contact 1
Green-White A1
Yellow-Black A2
Orange-Black A3
Brown-White A4
Red-White A5
* according to fitting or accessories
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
OUTPUT OUTPUT OUTPUT OUTPUT
INPUT
INPUT
A1 A2 A3 A4 A5 A6 SK1 SK2 GND FS 1 FS 2
Funktionen / functions
Licht Motor
Führerstand 2 /
Drivers Cab 2
Führerstand 1 /
Drivers Cab 1
universal
FS 1
econ
FS 2
econ
OUTP.OUTP.OUTP.OUTP.OUTP.OUTP.


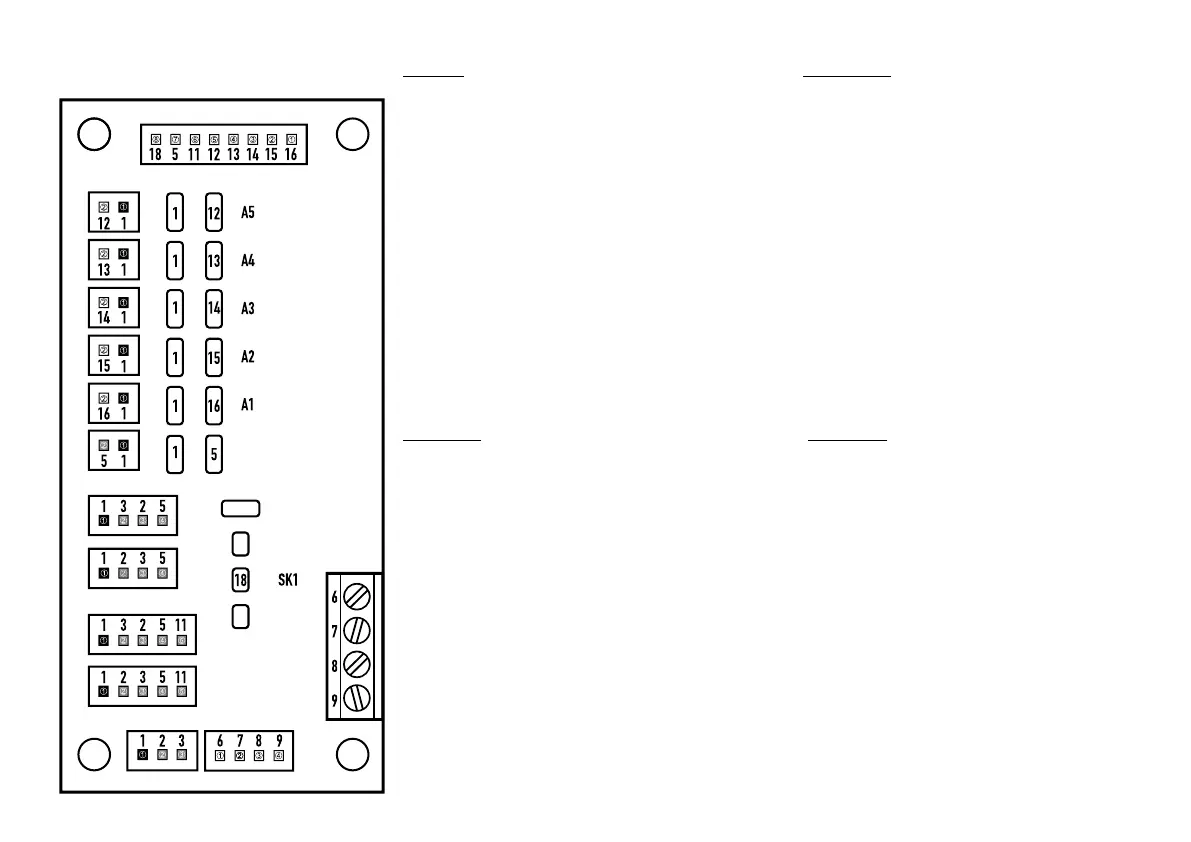

BELEGUNG VERTEILERPLATTE
Plug board · plaque conducteur · printplaat
