Pilz PNOZ X4 Operating Instructions

- 19 -

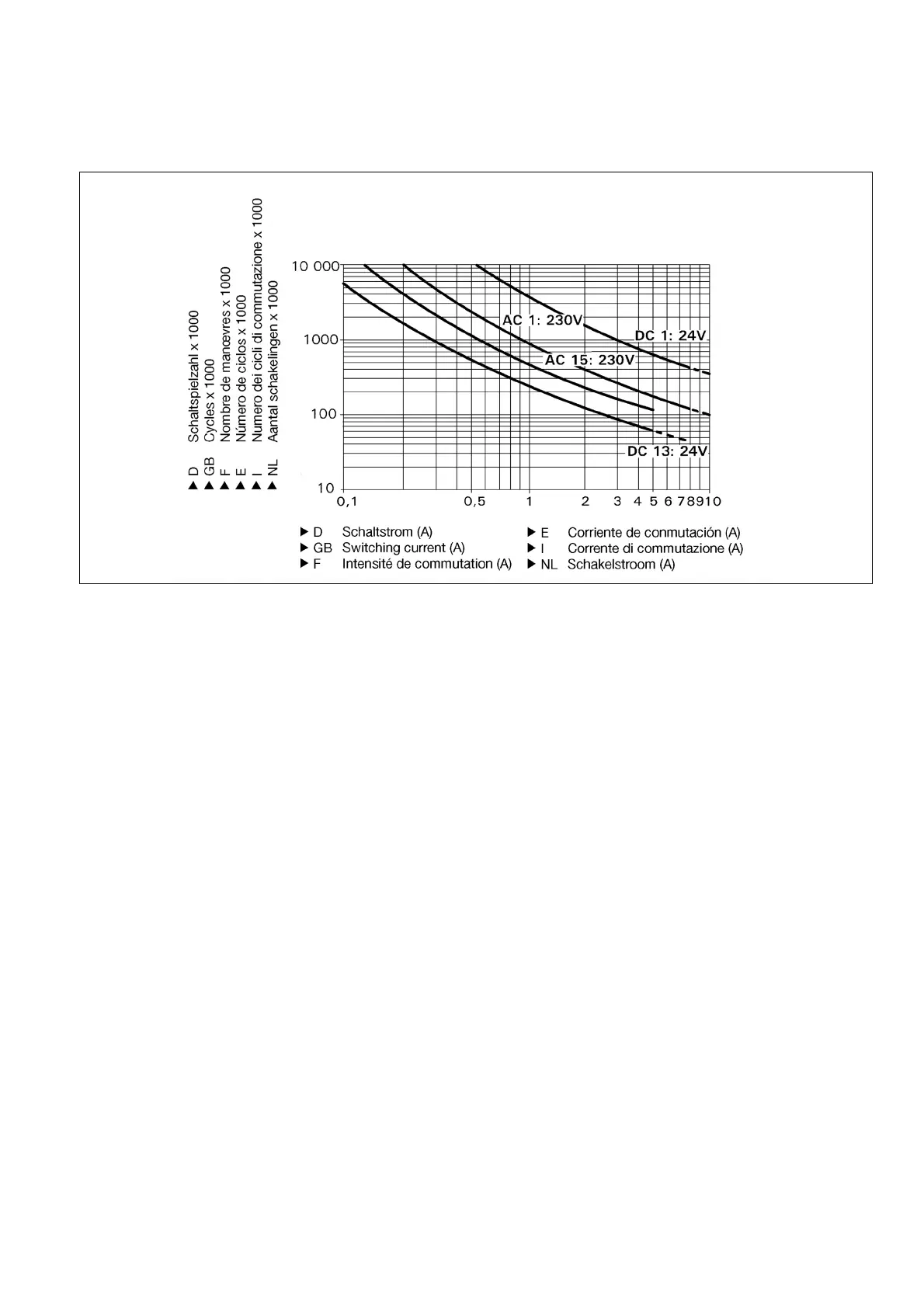

Curva de vida útil
Las curvas de vida útil indican el número de
ciclos a partir del cual pueden producirse
fallos debidos al desgaste. El desgaste es
producto sobre todo de la carga eléctrica; el
desgaste mecánico es insignificante.
Curva del ciclo di vita
Le curve di durata indicano da quale ciclo di
commutazione è possibile che si verifichino
guasti correlati all'usura. L'usura è causata
principalmente dal carico elettrico, mentre
l'usura meccanica è trascurabile.
Levensduurkrommen
De levensduurkrommen geven aan, vanaf
welk aantal schakelingen met uitvallen door
slijtage rekening moet worden gehouden.
De slijtage wordt vooral veroorzaakt door de
elektrische belasting; de mechanische
slijtage is verwaarloosbaar.
Ejemplo:
Carga inductiva: 0,2 A
Categoría de uso: AC15
Vida útil de los contactos: 4.000.000 ciclos
de conmutación
Mientras la aplicación para realizar necesite
menos de 4.000.000 ciclos, puede utilizarse
el valor PFH (ver "Datos técnicos") para
calcular.
Prever una extinción de chispas suficiente
en todos los contactos de salida para
prolongar la vida útil. En caso de cargas
capacitivas, controlar las puntas de tensión
que puedan crearse. Utilizar diodos
volantes para la extinción de chispas de
contactores DC.
Esempio:
Carico induttivo: 0,2 A
Categoria di utilizzo: AC15
Ciclo di vita dei contatti: 4.000.000
commutazioni
Se l'applicazione da realizzare non richiede
più di 4.000.000 cicli di commutazione è
possibile utilizzare il valore PFH (v. dati
tecnici).
Per prolungare il ciclo di vita, dotare tutti i
contatti di uscita di una soppressione
dell'arco sufficiente. Per carichi capacitivi
considerare eventuali picchi di corrente. Per
relè DC utilizzare diodi di protezione per la
soppressione dell'arco.
Voorbeeld:
Inductieve belasting: 0,2 A
Gebruikscategorie: AC15
Levensduur van de contacten: 4.000.000
schakelingen
Zolang de te realiseren toepassing een
aantal schakelingen van minder dan
4.000.000 vereist, kan met de PFH-waarde
(z. Technische gegevens) worden gerekend.
Om de levensduur te verhogen, moet aan
alle uitgangscontacten voor een adequate
vonkblussing gezorgd worden. Bij
capacitieve belasting dienen eventueel
optredende stroompieken vermeden te
worden. Bij DC-magneetschakelaars
vrijloopdioden voor vonkblussing gebruiken.

Pilz PNOZ X4 Specifications

General

Supply Voltage	24 V DC
Contacts	3 N/O, 1 N/C
Width	45 mm
Depth	121 mm
Mounting	DIN rail
PL according to EN ISO 13849-1	PL e
Category according to EN 954-1	4
SIL according to IEC 61508	SIL 3
Max. switching current	6 A
Protection class	IP20
Operating Temperature	-10 °C to +55 °C
Stop Category	0
SIL CL according to EN IEC 62061	SIL CL 3
Number of safe inputs	2
Number of safe outputs	3
Operating temperature range	-10 °C to +55 °C
