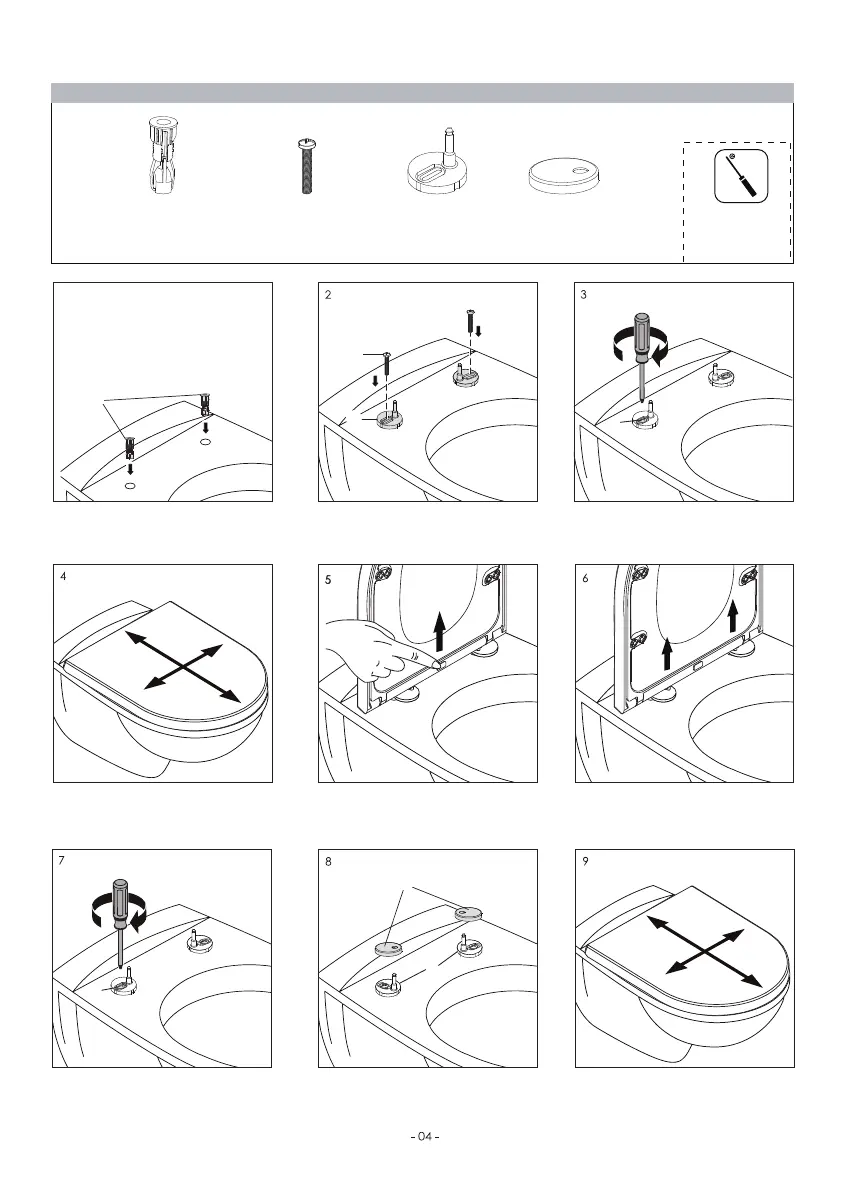

Mitgelieferte Teile and Hardware
MONTAGEANLEITUNG
nicht im
Lieferumfang
enthalten
Dübel
A x2
Schrauben
B x2
Träger
C x2
Kappen
D x2
Mitgelieferte Teile
Entfern Sie den Deckel.
Lösen Sie den Deckel mit der
Quick-Release-Taste wieder.
Nun den Deckel wieder einsetzen...
fertig.
Träger (C) auf die Löcher setzen
und die Schrauben (B) durch die
Öffnung schieben.
B
C
Die Schrauben (B) leicht anziehen
aber noch nicht zu fest, so dass
sich die Träger (C).
B
Nun die Schrauben (B) festzeiehen.
B
D
Die Kappen (D) auf die Träger (C)
setzen.
C
Dübel (A) in die Löcher einsetzen.
Dübel
A1x2 (Passt die Löcher zwischen
Φ12-15mm).
A2x2 (Passt die Löcher zwischen
Φ13-17mm).
A
Setzen Sie den Deckel ein, lassen
ihn einrasten und richten ihn aus.
