2.
Pièces Requises:

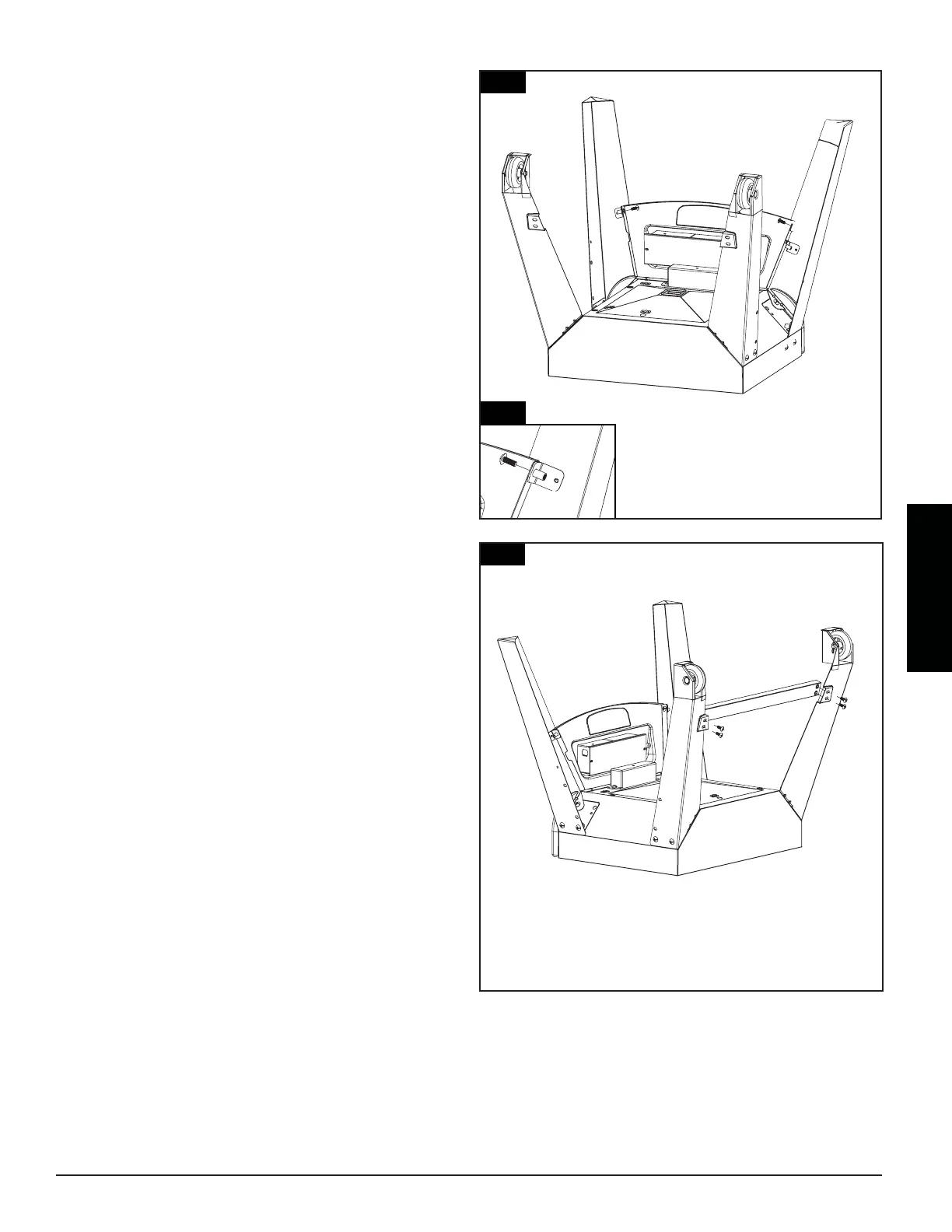

1 x Armoire à fumoir inférieure avec assemblage de
panneau de commande (#14)
1 x Jambe avant droite (#22)
1 x Jambe avant gauche (#19)
2 x # 10-24 * 1/2 "vis (#C)
Installation:
• Desserrez 2~3 tours sur les 2 vis qui ont été
pré-assemblées sur le panneau de commande
avant de monter la jambe avant droite
(#22) et la jambe avant gauche (#19) sur
l'assemblage du panneau de contrôle (#14) en
utilisant 2 x # 10-24 * Vis 1/2 "(#C) et resserrer
les 2 vis sur le panneau de contrôle au fond de
l'armoire comme le montrent les Fig.2 et Fig.2.1.
3. '
Pièces Requises:
1 x Tube de support arrière (#21)
1 x Jambe arrière droite avec assemblage de roue
(#17)
1 x Jambe arrière gauche avec assemblage de roue
(#18)
4 x Vis # 10-24 * 1/2 "(#C)
Installation:
• Montez le Tube de Support Arrière (#21) sur
la Jambe Arrière Droite avec l'Assemblage de
Roue (#17) et la Jambe Arrière Gauche avec
l'Assemblage de Roue (#18) en utilisant 4 x
# 10-24 * Vis 1/2 "(#C) comme montré sur la
Fig.3.
