FRANÇAIS
39

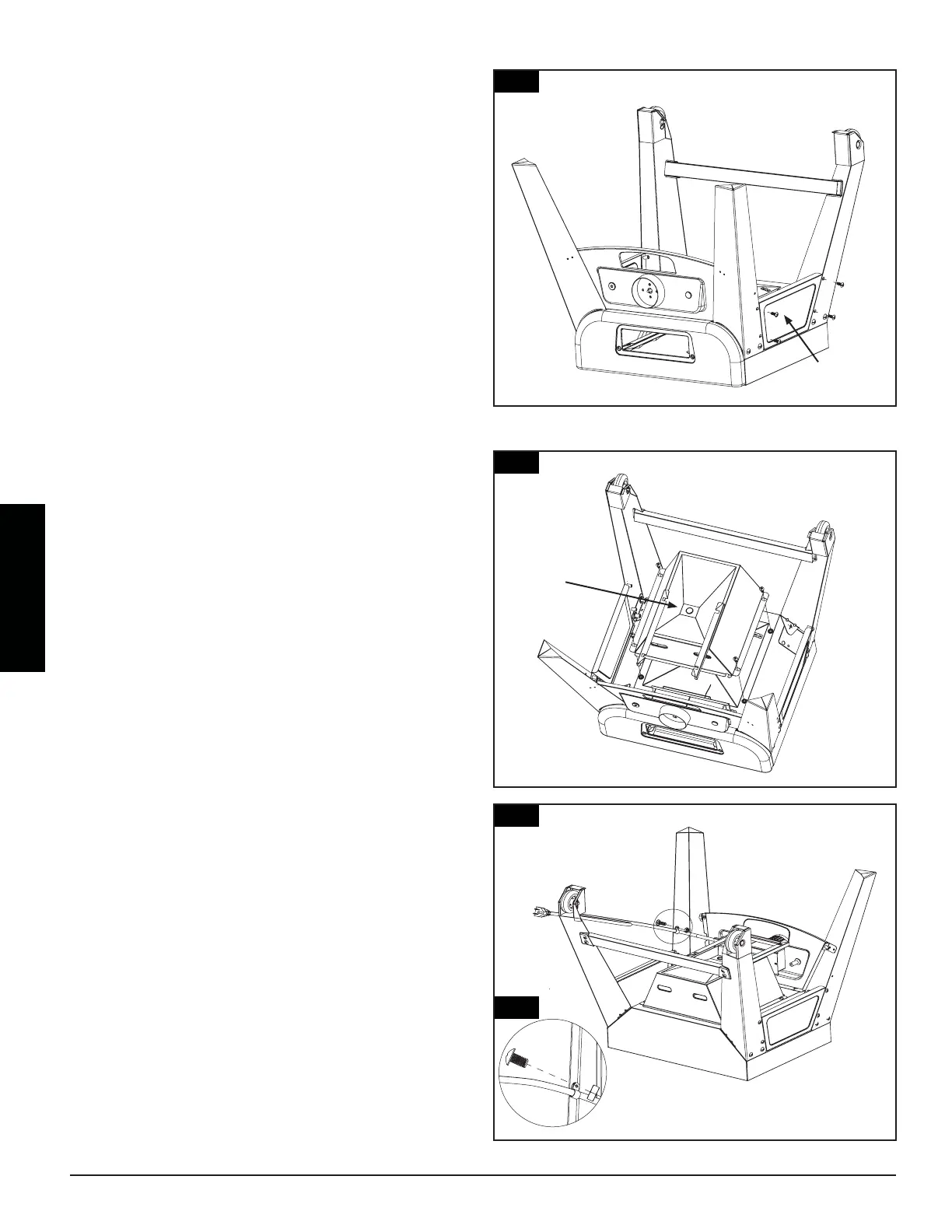

Fig.6
Fig.6.1
20
Fig.5
23
4.
Pièces Requises:
2 x Panneau de support (#20)
1 x Jambe avant droite (#22)
1 x Jambe avant gauche (#19)
1 x Jambe arrière droite avec assemblage de roue
(#17)
1 x Jambe arrière gauche avec assemblage de roue
(#18)
8 x Vis # 10-24 * 1/2 "(#C)
Installation:
• Montez le panneau de support (#20) sur la
jambe avant droite (#22) et la jambe arrière
droite avec la roue (#17) en utilisant 4 x # 10-
24 * 1/2 "(#C) comme illustré.
• Montez le Panneau de Support (#20) sur la
Jambe Avant Gauche (#19) et la Jambe Arrière
Gauche avec l'Assemblage de Roue (#18) en
utilisant 4 x #10-24 * 1/2 "Vis (#C) comme
illustré.
5.
'
Pièces Requises:
1 x Ensemble de chambre inférieure (#23)
1 x Armoire de fumoir inférieure avec assemblage de
panneau de commande (#14)
4 x # 10-24 * 1/2 "vis (#C)
Installation:
• Monter l'assemblage de la chambre inférieure
(#23) dans la partie inférieure de l'armoire
à fumoir inférieure avec l'assemblage du
panneau de commande (#14) en utilisant 4 x #
10-24 * 1/2 "vis (#C) comme indiqué sur la Fig.5.
6. MONTAGE DU CORDON D'ALIMENTATION SUPPORT SUR LA
JAMBE AVANT GAUCHE
Pièces Requises:
1 x Jambe avant gauche (#19)
1 x Vis # 8-32 * 1/2 "(Pré-assemblé sur la Jambe Avant
GAUCHE)
1 x crou # 8-32 (pré-assemblé sur la jambe avant
gauche)
1 x Support de montage du cordon d'alimentation
(pré-assemblé sur la jambe avant gauche)
Installation:
• Monter le support de montage du cordon
d'alimentation sur la patte avant gauche
(#19) en utilisant 1 x vis # 8-32 * 1/2 "et l'écrou
# 8-32 comme indiqué sur les Fig.6 et Fig.6.1.
