3
7. '
Pièces Requises:
1 x Panneau de support (#20)
1 x Support de cordon d'alimentation (#26)
2 x # 10-24 * 1/2 "vis (#C)
Installation:

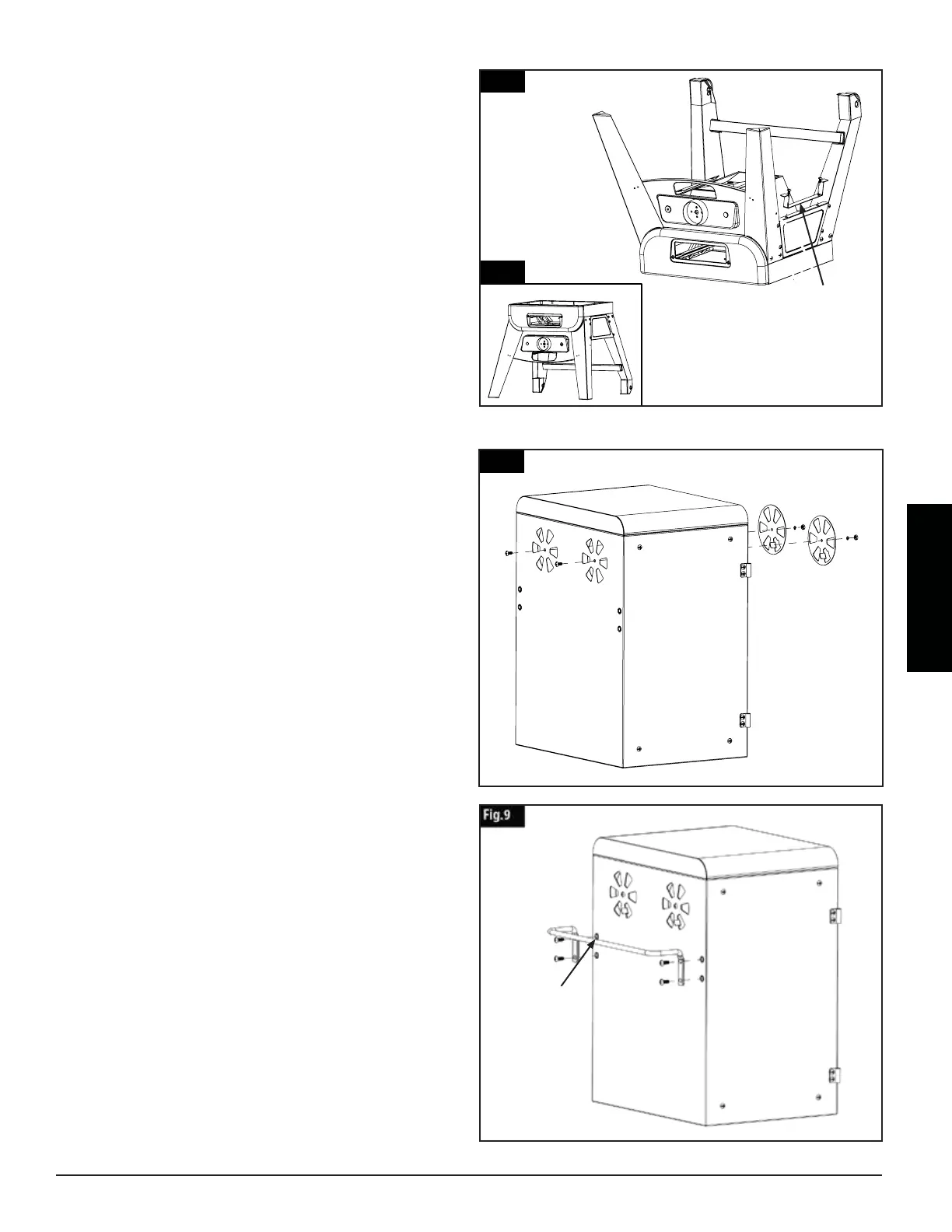

• Fixez le support du cordon d'alimentation
(#26) sur le côté gauche du panneau de
support (# 20) à l'aide de 2 vis # 10-24 * 1/2
"(#C) comme illustré à la Fig.7 et Fig.7.1.
Remarque: Tournez le meuble bas fumoir avec le panneau de
commande et l'assemblage des pattes vers le haut comme
indiqué sur la Fig.7.1 et serrez toutes les vis maintenant.
8.
Pièces Requises:
1 x Ensemble de meuble fumeurs supérieur (#2)
2 x Amortisseur (#1)
2 x # 10-24 * 1/2 "vis (#C)
2 x crous # 10-24 (#D)
2 x M5 Spring Washer (#E)
Installation:
• Monter les amortisseurs (#1) sur l'assemblage
de l'armoire supérieure de fumage (#2) en
utilisant deux x # 10-24 * Vis 1/2 "(#C), 2
rondelles à ressort M5 (#E) et 2 écrous # 10-24
(#D) comme illustré Fig.8.
9. MONTAGE DE LA POIGNÉE DE RETOUR AU ENSEMBLE
ARMOIRE FUMEUSE SUPÉRIEURE
Pièces Requises:
1 x Ensemble de meuble fumeurs supérieur (#2)
1 x Poignée arrière (#3)
4 x 1 / 4-20 * 5/8 "(#A)
Installation:
• Montez la poignée arrière (# 3) sur
l'assemblage supérieur de l'armoire de fumage
(# 2) en utilisant 4 x 1 / 4-20 * 5/8 "(# A)
comme illustré sur la Fig.9.
