FRANÇAIS
37
7. '

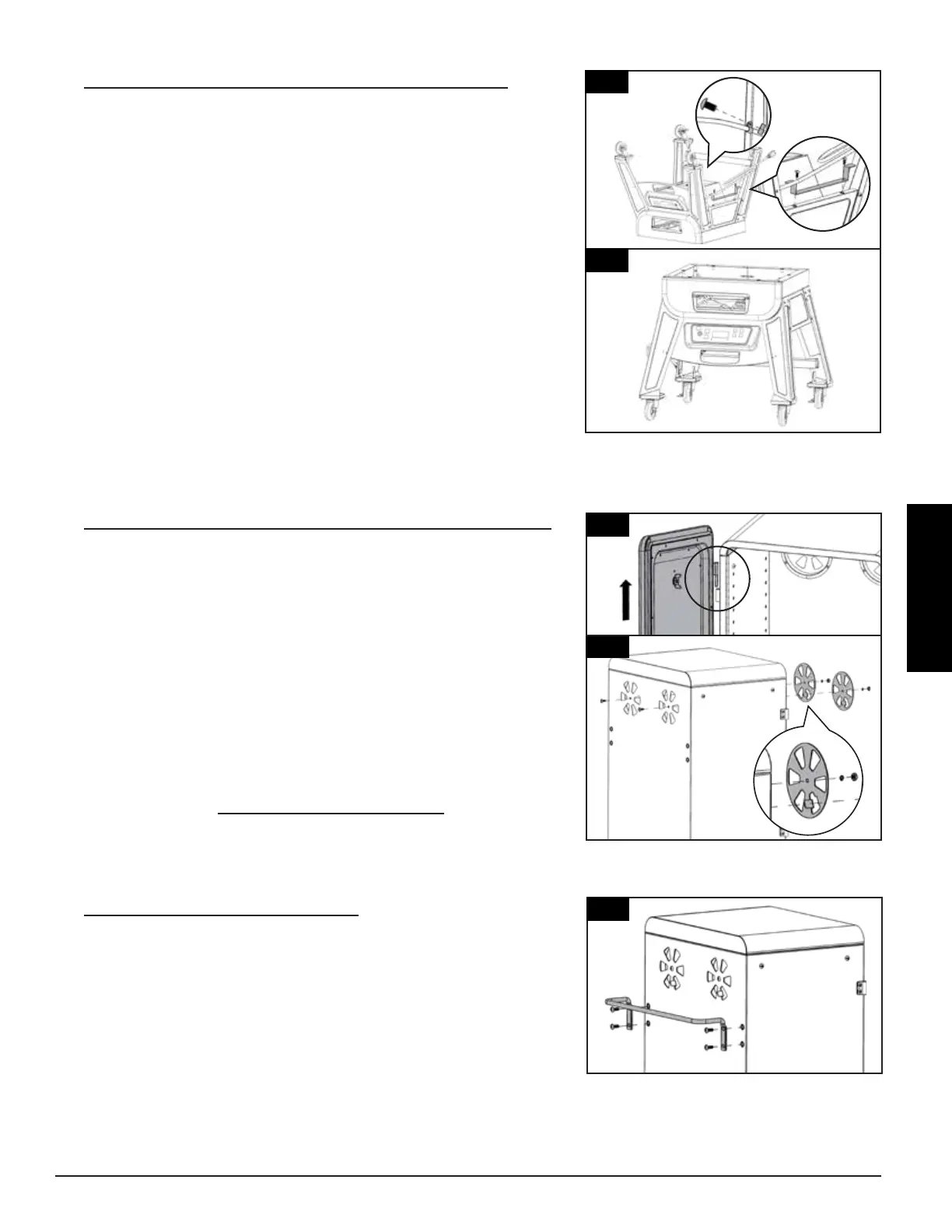

Pièces nécessaires :
1 x Support de cordon d'alimentation
(#19)
2 x Vis #10–24x½ po
(#C)
Installation :
• Desserrez la vis du clip du cordon d'alimentation sur le pied de
support et guidez le cordon d'alimentation à travers le clip du cordon
d'alimentation pour le fixer.
• Repérez les deux trous sur le bas du support (côté gauche). Montez le
support du cordon d'alimentation sur le panneau de support à l'aide
de deux vis, comme indiqué sur l'illustration 7A. Une fois sécurisé,
enroulez le cordon d'alimentation sur le support jusqu'à ce que
l'appareil soit utilisé.
• Procédez au serrage complet de toutes les vis de la base de l'armoire, puis
redressez délicatement le chariot avec les roues en bas. Illustration 7B.
IMPORTANT: Assurez-vous que toutes les vis sur la base de l'armoire
sont bien serrées pour éviter que les vis ne tombent lorsque l'unité
est déplacée.
8. '
Pièces nécessaires :
1 x Armoire principale
(#9)
2 x Registre de ventilation
(#3)
2 x Vis #10–24x½ po
(#C)
2 x Écrou de blocage #10-24
(#D)
2 x Rondelle-frein M5
(#E)
Installation :
• D'abord, soulevez la porte de l'armoire principale hors des charnières et
mettez-la de côté. Illustration 8A.
• Placez une vis de l'extérieur de l'armoire principale dans le centre de
chaque registre. Ensuite, insérez un registre à l'intérieur de l'armoire
principale avec la languette surélevée vers l'arrière et fixez la vis de
l'extérieur à l'aide d'une rondelle-frein et d'un écrou de blocage. Répétez
le même processus pour le deuxième registre, comme indiqué sur
l'illustration 8B.
9.
Pièces nécessaires :
1 x Poignée arrière
(#4)
4 x Vis ¼–20x⅝ po
(#A)
Installation :
• Montez la poignée au dos de l'armoire principale en utilisant quatre vis.
Regardez la position correcte indiquée, avec la poignée sur le dessus.
7
7
8
8
19
8
9
3
3
9
4
