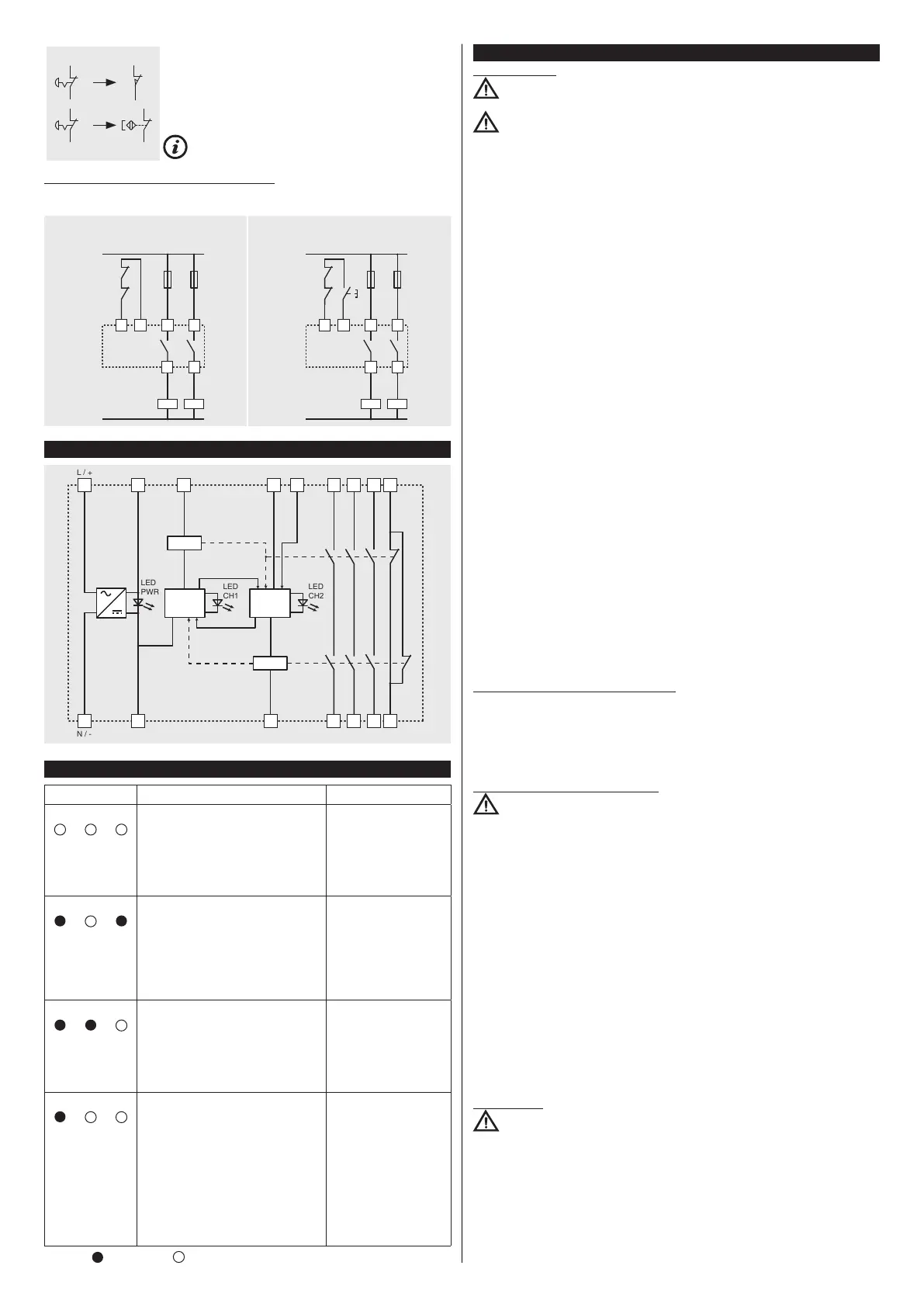

Controllo riparo mobile e sensori magnetici di
sicurezza
Il modulo di sicurezza può controllare indifferentemente
circuiti d’arresto d’emergenza, circuiti di controllo per
ripari mobili o sensori magnetici di sicurezza. Sostituire ai
contatti degli arresti i contatti degli interruttori o dei sensori.
I sensori magnetici possono essere collegati unica-
mente nella configurazione a due canali.
4.3 Aumento di numero e portata dei contatti
Nel caso ci fosse la necessità è possibile aumentare il numero e la portata dei contatti
di uscita con l’ausilio di contattori esterni con contatti a guida forzata.
Circuito di retroazione per contattori esterni
con start automatico
Circuito di retroazione per contattori esterni
con start manuale o controllato
K3
K3
K4
K4
F
F
N /-
L /+
S12
S34 13 23
14
24
K3
K3
K4
K4
F
F
N /-
L /+
S12
S34 13 23
14
24
5 SCHEMA INTERNO
K1
K2
A1
S11
S12
S34
13
23
33
41
42
34
24
14
S22
S21
A2
S52
LED
CH1
LED
PWR
LED
CH2
L / +
N / -
LOGICA LOGICA
6GUASTI
Stato dei led Possibile guasto Azione consigliata
PWR
CH1 CH2
- Mancanza d’alimentazione al modulo.
- Errato cablaggio.
- Conduttore/i d’alimentazione
tagliato/i.
- Fusibile esterno rotto.
- Cortocircuito tra i canali.
- Guasto interno al modulo.
Verificare i cablaggi e
controllare il fusibile.
Se il guasto persiste,
sostituire il modulo.
PWR
CH1 CH2
- Errato cablaggio.
- Incollaggio del contatto del pulsante
di emergenza o del dispositivo di
controllo per ripari mobili collegato a
S21-S22.
- Incollaggio del contatto del pulsante
di start (start controllato).
- Guasto interno al modulo.
Verificare i cablaggi,
l’interruttore di start e il
pulsante di emergenza/
dispositivo di controllo
per ripari.
Se il guasto persiste,
sostituire il modulo.
PWR
CH1 CH2
- Incollaggio del contatto del pulsante
di emergenza o del dispositivo di
controllo per ripari mobili collegato a
S11-S12.
- Guasto interno al modulo.
Verificare i cablaggi,
l’interruttore di start e il
pulsante di emergenza/
dispositivo di controllo
per ripari.
Se il guasto persiste,
sostituire il modulo.
PWR
CH1 CH2
- Errato cablaggio.
- Contattori esterni incollati o modulo di
espansione guasto.
- Conduttore/i tagliato/i.
- Uno od entrambi i contatti del pul-
sante di emergenza o dei dispositivi di
controllo per i ripari mobili aperti.
- Mancanza ciclo di azionamento per
start manuale o controllato (impulso
di start) o chiusura di entrambi i canali
per lo start automatico.
- Guasto interno al modulo
Verificare i cablaggi, i
canali d’ingresso e la
configurazione di start.
Se il guasto persiste,
sostituire il modulo.
Legenda:
= led acceso; = led spento.
7 AVVERTENZE PER UN CORRETTO USO
7.1 Installazione
Attenzione: Non superare le coppie di serraggio per le viti dei morsetti, indicate
nelle presenti istruzioni per l’uso.
Attenzione: Rispettare scrupolosamente il cablaggio dei morsetti: cablaggi
errati possono danneggiare il dispositivo con conseguente perdita della funzione di
sicurezza.
- Installare solo all’interno di un quadro elettrico con grado di protezione non inferiore
a IP54 secondo EN 60529.
- Fissare sempre il dispositivo tramite l’apposito aggancio per profilati di supporto
normalizzati secondo EN 60715.
- Non sollecitare il dispositivo con flessioni o torsioni.
- Non modificare o aprire il dispositivo per nessun motivo.
- Il dispositivo svolge una funzione di protezione degli operatori. L’installazione inade-
guata o le manomissioni possono causare gravi lesioni alle persone fino alla morte,
danni alle cose e perdite economiche.
- Questi dispositivi non devono essere né aggirati, né rimossi, né resi inefficaci in
altra maniera.
- Se la macchina dove il dispositivo è installato viene utilizzata per un uso diverso
da quello specificato, il dispositivo potrebbe non fornire una protezione efficace per
l’operatore.
- La categoria di sicurezza del sistema (secondo EN ISO 13849-1) comprendente il
dispositivo di sicurezza, dipende anche dai componenti esterni ad esso collegati e
dalla loro tipologia.
- Prima dell’installazione assicurarsi che il dispositivo sia integro in ogni sua parte.
- Prima della messa in servizio, verificare il corretto funzionamento del modulo se-
guendo le indicazioni dei diagrammi di funzionamento (vedi paragrafo FUNZIONA-
MENTO).
- Evitare piegature eccessive dei cavi di connessione per impedire cortocircuiti e in-
terruzioni.
- Non verniciare o dipingere il dispositivo.
- Non forare il dispositivo.
- Non utilizzare il dispositivo come supporto o appoggio per altre strutture come cana-
line, guide di scorrimento o altro.
- Prima della messa in funzione, assicurarsi che l’intera macchina (o il sistema) sia
conforme alle norme applicabili e ai requisiti della Direttiva Compatibilità Elettroma-
gnetica.
- La documentazione necessaria per una corretta installazione e manutenzione è
sempre disponibile nelle seguenti lingue: inglese, francese, tedesco, italiano.
- Nel caso l’installatore non sia in grado di comprendere pienamente la documenta-
zione, non deve procedere con l’installazione del prodotto e può chiedere assistenza
al costruttore (vedi paragrafo SUPPORTO).
- Allegare sempre le presenti prescrizioni d’impiego nel manuale della macchina in
cui il dispositivo è installato.
- La conservazione delle presenti prescrizioni d’impiego deve permettere la loro con-
sultazione per tutto il periodo di utilizzo del dispositivo.
7.2 Non utilizzare nei seguenti ambienti
- In ambienti dove continui sbalzi di temperatura provocano formazione di condensa
all’interno del dispositivo.
- In ambienti dove l’applicazione provoca forti urti o vibrazioni al dispositivo.
- In ambienti dove ci sia la presenza di polveri o gas esplosivi o infiammabili.
- In ambienti fortemente chimico aggressivi, dove i prodotti utilizzati che vengono
a contatto con il dispositivo, possono comprometterne l’integrità fisica o funzionale.
7.3 Manutenzione e prove funzionali
Attenzione: Non smontare o tentare di riparare il dispositivo. In caso di anomalia
o guasto sostituire l’intero dispositivo.
- È responsabilità dell’installatore del dispositivo stabilire la sequenza di prove fun-
zionali a cui sottoporre il dispositivo prima della messa in funzione della macchina e
durante gli intervalli di manutenzione.
- La sequenza delle prove funzionali può variare in base alla complessità della mac-
china e dal suo schema circuitale, pertanto la sequenza di prove funzionali sotto ripor-
tata è da considerarsi minimale e non esaustiva.
- Eseguire prima della messa in funzione della macchina e almeno una volta all’anno
(o dopo un arresto prolungato) la seguente sequenza di verifiche:
1) Verificare che la custodia del modulo di sicurezza sia integra e in buono stato di
conservazione. Se la custodia è danneggiata, sostituire l’intero dispositivo.
2) Verificare che tutti i led di segnalazione siano funzionanti.
3) Verificare che i cavi elettrici siano saldamente alloggiati nei morsetti e nei connet-
tori.
4) Verificare che il comportamento del modulo in funzione rispetti i diagrammi di fun-
zionamento riportati nel paragrafo FUNZIONAMENTO.
- Il dispositivo nasce per applicazioni in ambienti pericolosi, pertanto il suo utilizzo
è limitato nel tempo. Trascorsi 20 anni dalla data di produzione, il dispositivo deve
essere sostituito completamente, anche se ancora funzionante. La data di produzione
è posta vicino al codice prodotto (vedi paragrafo MARCATURE).
7.4 Cablaggio
Attenzione: Non eseguire l’installazione del modulo di sicurezza in presenza
di tensione. Alimentare il dispositivo solamente quando i circuiti elettrici sono stati
completamente realizzati secondo le specifiche indicate nel paragrafo FUNZIONA-
MENTO. Al primo avvio della macchina accertarsi che non siano presenti persone in
prossimità delle aree pericolose.
- Verificare che la tensione di alimentazione sia corretta prima di alimentare il dispositivo.
- Mantenere il carico all’interno dei valori indicati nelle categorie d’impiego elettriche.
- Collegare e scollegare il dispositivo solamente in assenza di tensione.
- Nel caso vengano utilizzate connessioni di tipo plug-in queste devono essere con-
nesse o disconnesse solamente in assenza di alimentazione.
- Scaricare l’elettricità statica prima di maneggiare il prodotto, toccando una massa
