Überwachter Start
Um den überwachten Start für das Modul zu aktivieren,
muss die Verbindung zwischen den Klemmen S22 und S35
unterbrochen werden.
Überwachung von beweglichen Schutzvorrichtungen
und magnetischen Sicherheits-Sensoren
Das Sicherheits-Modul überwacht sowohl Not-Halt-
Stromkreise, Stromkreise zur Kontrolle beweglicher
Schutzvorrichtungen als auch magnetische Sicherheits-
Sensoren. Dazu die Kontakte der Not-Halt-Taster durch die
Kontakte der Schalter oder Sensoren ersetzen.
Die Magnetsensoren können nur in der Konfiguration
mit zwei Kanälen angeschlossen werden.
4.3 Erhöhung der Kontaktanzahl und -belastbarkeit
Die Anzahl und die Belastbarkeit der Ausgangskontakte kann mithilfe von externen
Schützen mit zwangsgeführten Kontakten erhöht werden.
Rückführkreis für externe Schütze mit
automatischem Start
Rückführkreis für externe Schütze mit
manuellem oder überwachtem Start
K3
K3
K4
K4
F
F
N /-
L /+
S33
S34 13 23
14
24
K3
K3
K4
K4
F
F
N /-
L /+
S33
S34 13 23
14
24

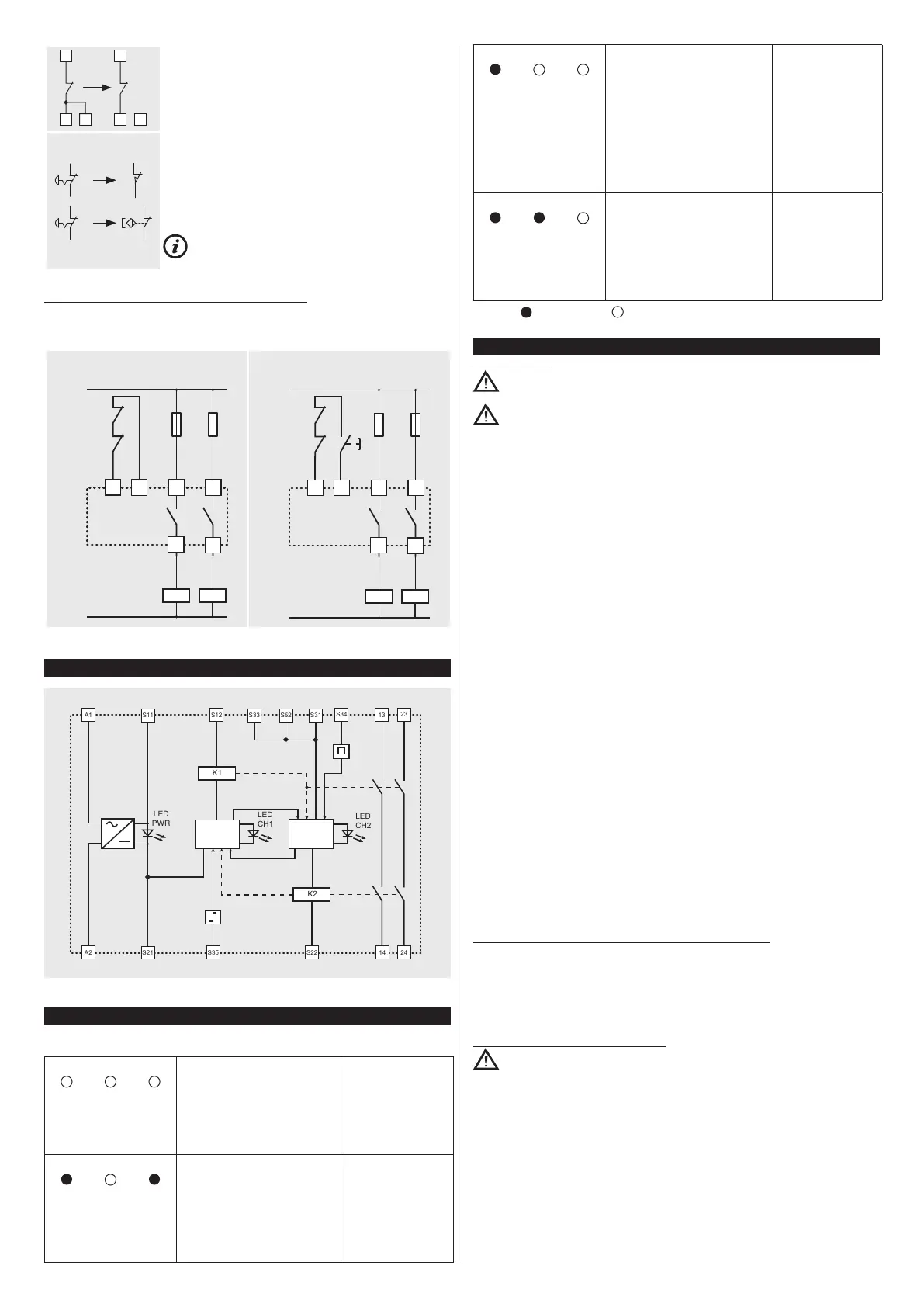

5 INTERNER SCHALTPLAN
L / +
N / -
LOGIC LOGIC
6 FEHLER
Zustand der LEDs Möglicher Defekt Empfohlene Aktion
PWR
CH1 CH2
- Fehlende Stromversorgung für
das Modul.
- Falsche Verdrahtung.
- Leitung(en) der Stromversor-
gung durchtrennt.
- Externe Sicherung ausgelöst.
- Kurzschluss zwischen den
Kanälen.
- Interner Modulfehler.
Überprüfen Sie die
Verkabelung und die
Sicherung.
Wenn der Fehler
weiterhin auftritt,
ersetzen Sie das
Modul.
PWR
CH1 CH2
- Falsche Verdrahtung.
- Verkleben des Kontakts des
Not-Halt-Tasters oder des
Steuergerätes für bewegliche
Schutzvorrichtungen, der an S21-
S22 angeschlossen ist.
- Verkleben des Kontakts der
Starttaste (überwachter Start).
- Interner Modulfehler.
Prüfen Sie die
Verdrahtung, die
Starttaste und den
Not-Halt-Taster/das
Steuergerät für die
Schutzvorrichtung.
Wenn der Fehler
weiterhin auftritt,
ersetzen Sie das
Modul.
PWR CH1 CH2
- Falsche Verdrahtung.
- Externe Schütze verklebt oder
Ausfall des Erweiterungsmoduls.
- Leitung(en) durchtrennt.
- Einer oder beide Kontakte
des Not-Halt-Tasters oder der
Steuergeräte für die beweglichen
Schutzvorrichtungen offen.
- Fehlender Aktivierungszyklus
für manuellen oder überwachten
Start (Startimpuls) oder beide
Kanäle für den automatischen
Start geschlossen.
- Interner Modulfehler.
Überprüfen Sie die
Verkabelung, die Ein-
gangskanäle und die
Startkonfiguration.
Wenn der Fehler
weiterhin auftritt,
ersetzen Sie das
Modul.
PWR
CH1 CH2
- Verkleben des Kontakts des
Not-Halt-Tasters oder des
Steuergerätes für bewegliche
Schutzvorrichtungen, der an S11-
S12 angeschlossen ist.
- Interner Modulfehler.
Prüfen Sie die
Verdrahtung, die
Starttaste und den
Not-Halt-Taster/das
Steuergerät für die
Schutzvorrichtung.
Wenn der Fehler
weiterhin auftritt,
ersetzen Sie das
Modul.
Legende:
= LED leuchtet; = LED aus.
7 HINWEISE FÜR EINEN SACHGERECHTEN GEBRAUCH
7.1. Installation
Achtung: Die in vorliegender Anleitung gelisteten Anzugsmomente für die
Schraubklemmen unbedingt einhalten und nicht überschreiten.
Achtung: Klemmen-Verdrahtungsplan genau befolgen: falsche Verdrahtung
kann Schäden am Gerät verursachen, die zum Verlust der Sicherheits-Funktion füh-
ren können.
- Die Installation ist nur in einem Schaltschrank mit Schutzart IP54 nach EN 60529 oder
höher zulässig.
- Das Gerät mit dem vorgesehenen Adapter für Hutschienen nach EN 60715 befestigen.
- Krafteinwirkung durch Biegen oder Drehen vermeiden.
- Das Gerät darf niemals geöffnet oder modifiziert werden.
- Aufgabe des Gerätes ist der Personenschutz. Eine unsachgemäße Montage oder Mani-
pulation kann Personenschäden mit möglicher Todesfolge verursachen sowie Sachschä-
den und finanzielle Verluste.
- Diese Geräte dürfen weder umgangen, noch entfernt oder auf sonstige Art unwirksam
gemacht werden.
- Sollte die Maschine an der das Gerät montiert ist für einen anderen als den bestim-
mungsgemäßen Gebrauch verwendet werden, so besteht die Möglichkeit, dass das Ge-
rät keinen ausreichenden Personenschutz gewährt.
- Die Sicherheits-Kategorie des Systems (gemäß EN ISO 13849-1) einschließlich der
Sicherheits-Vorrichtung, hängt auch von den extern angeschlossenen Geräten und deren
Typ ab.
- Vor der Installation muss das Gerät inspiziert und auf seine Unversehrtheit geprüft wer-
den.
- Vor der Inbetriebnahme die korrekte Funktion des Moduls gemäß den Angaben der
Ablaufdiagramme prüfen (siehe Abschnitt BETRIEB).
- Die Anschlusskabel dürfen nicht übermäßig verbogen werden, um Kurzschlüsse und
Unterbrechungen zu vermeiden.
- Das Gerät keinesfalls lackieren oder bemalen.
- Das Gerät niemals anbohren.
- Verwenden Sie das Gerät nicht als Stütze oder Ablage für andere Strukturen, wie z.B.
Kabelkanäle oder Gleitführungen.
- Stellen Sie vor der Inbetriebnahme sicher, dass die gesamte Maschine (bzw. das ge-
samte System) mit den anwendbaren Normen und den Anforderungen der EMV-Richt-
linie konform ist.
- Die Montage- und Wartungsanleitungen sind immer in den folgenden Sprachen erhält-
lich: Englisch, Französisch, Deutsch, Italienisch.
- Sollte der Installateur die Produktdokumentation nicht eindeutig verstehen, muss er die
Montage unterbrechen und sich an den Kundendienst des Herstellers wenden (vgl. Ab-
schnitt KUNDENDIENST).
- Fügen Sie immer die vorliegende Anwendungsspezifikation in das Handbuch der Ma-
schine ein, in der das Gerät installiert ist.
- Vorliegende Anwendungsspezifikation muss für die gesamte Gebrauchsdauer des Ge-
rätes stets griffbereit aufbewahrt werden.
7.2 Nicht geeignet für den Einsatz in folgenden Bereichen
- Umgebungen, in denen ständige Temperaturschwankungen zu Kondensation im
Gerät führen können.
- Umgebungen, in denen das Gerät anwendungsbedingt starken Stößen oder Vibra-
tionen ausgesetzt ist.
- Umgebungen mit explosiven oder brennbaren Gasen oder Stäuben.
- Umgebungen mit sehr aggressiven Chemikalien, die bei Kontakt die physikalische
oder funktionale Unversehrtheit des Gerät beeinträchtigen können.
7.3 Wartung und Funktionsprüfungen
Achtung: Das Gerät nicht auseinandernehmen oder reparieren. Bei Störungen
oder Defekten muss das gesamte Gerät ausgewechselt werden.
- Der Geräteinstallateur ist für die Festlegung und die Reihenfolge der Funktionsprü-
fungen des installierten Gerätes vor der Inbetriebnahme der Maschine und während
der Wartungsintervalle zuständig.
- Die Reihenfolge der Funktionsprüfungen ist je nach Komplexität von Maschine und
Schaltung variabel, daher ist die nachfolgend beschriebene Abfolge als Mindestanfor-
derung und nicht als umfassend zu verstehen.
- Vor der Inbetriebnahme der Maschine und mindestens einmal jährlich (oder nach
längeren Stillständen) die folgende Prüfsequenz durchführen:
1) Überprüfen, dass das Gehäuse des Sicherheit-Moduls unbeschädigt und in gutem
Zustand ist. Wenn das Gehäuse beschädigt ist, ersetzen Sie das gesamte Gerät.
2) Überprüfen, dass alle LED-Anzeigeeinheiten funktionsfähig sind.
3) Überprüfen, dass die elektrischen Kabel fest in den Klemmen und Anschlüssen
sitzen.
4) Bei Maschine in Bewegung eine Schutzeinrichtung öffnen und/oder einen Not-
