BARBECUE-GRILL GAS INCASSO | IT
5 ADATTAMENTO A DIVERSI TIPI DI GAS
Se l’apparecchiatura risulta predisposta per un diverso tipo di gas da quello voluto, si deve procedere con:
• sostituzione degli ugelli di ciascun bruciatore
• regolazione del minimo della amma

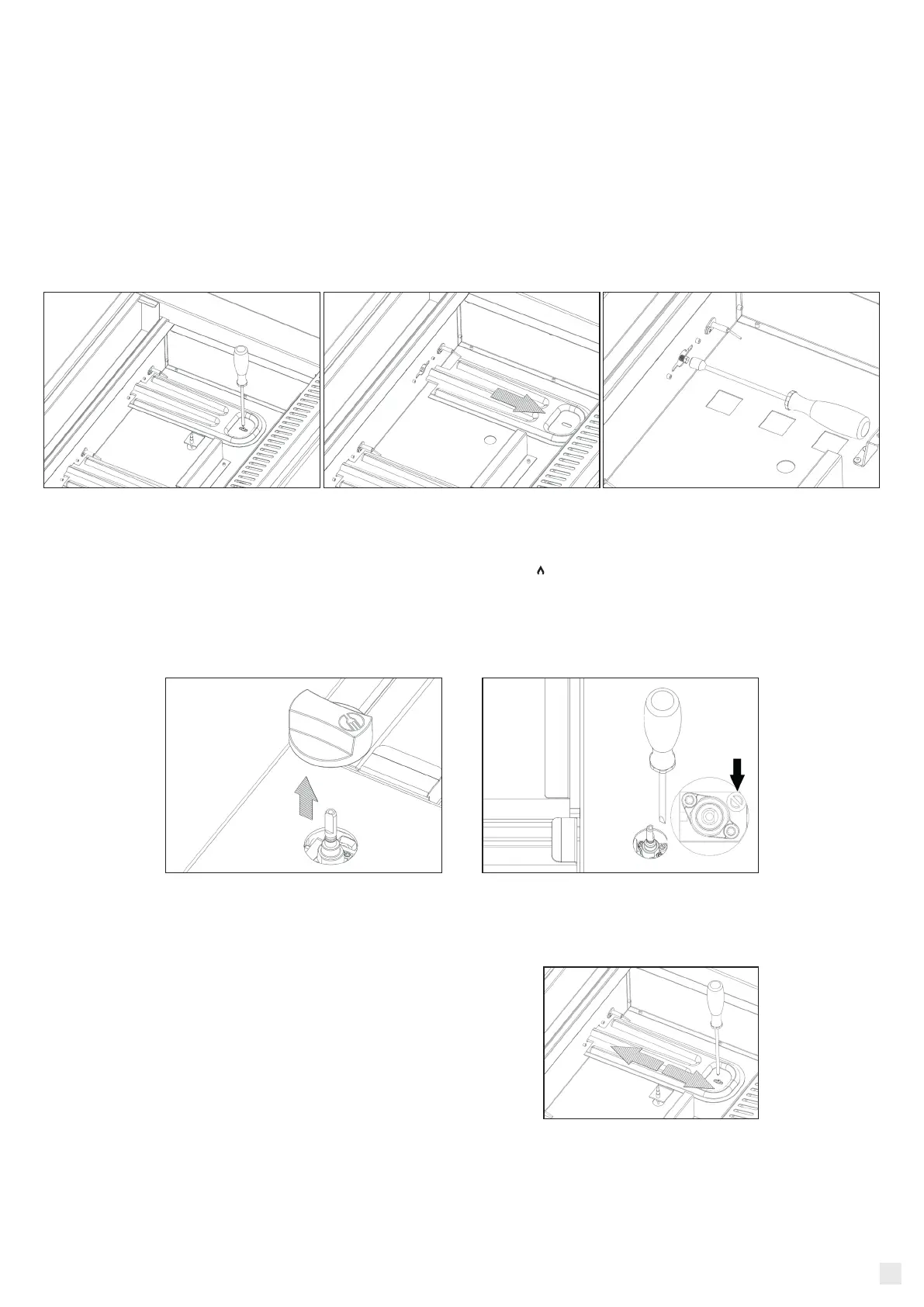

5.1 SOSTITUZIONE UGELLI
• svitare la vite che blocca il bruciatore (g. A)
• portare in avanti il bruciatore e toglierlo (g. B)
• rimuovere l’ugello con una chiave a tubo da 7 mm (in dotazione) e sostituirlo con l’ugello a norma per il tipo di gas desiderato (g. C)
• riposizionare e ssare i bruciatori nelle sedi. Attenzione la vite va posizionata nell’asola nella posizione precedente.
5.2 REGOLAZIONE DEL MINIMO DELLA FIAMMA
• Accendere il bruciatore e posizionare la manopola nella posizione di minimo “
LOW
“
• Estrarre la manopola del rubinetto gas (g. E) e con un cacciavite a taglio (g. F) agire sulla vite di regolazione a lato (g. G) no ad ottenere
una amma minima regolare.
Attenzione la amma al minimo deve entrare in contatto con la punta della termocoppia, per evitare che si spenga il bruciatore durante l’uso.
• Rimettere la manopola.
5.3 REGOLAZIONE DELLA FIAMMA
Dopo aver regolato il minimo è necessario vericare l’intensità della amma.
Per la regolazione della amma svitare la vite di bloccaggio e agire sui bruciatori
avvicinandoli o allontanandoli dall’ugello no ad ottenere una amma azzurra
stabile e non “staccata” dal bruciatore. (g. D)
• Se la amma si presenta instabile o “distaccata dal bruciatore avvicinare di pochi
millimetri il bruciatore al ugello. (g. D)
• Se la amma si presenta opaca con punte gialle allontanare pochi millimetri il
bruciatore al ugello. (g. D).
• Bloccare il bruciatore chiudendo la vite.
5.4 CAMBIO ETICHETTA TECNICA
Dopo aver adattato l’apparecchio ad un gas diverso da quello predisposto in fabbrica, sostituire l’etichetta tecnica argentata presente sul
barbecue con quella corrispondente al nuovo gas. L’etichetta è inserita all’interno della busta kit cambio ugelli.
FIG. D
FIG. A FIG. B FIG. C
FIG. G
FIG. E FIG. F
