MONTAGE DES ANNEXES PLASTIMO
PI270VH, PI310VH
A FOND GONFLABLE
1. Déplier le matelas dans le fond de l'annexe en le calant bien contre le tableau arrière et sous les boudins. La valve doit
se trouver sur le dessus.
2. Prégonfler le matelas au ¾.
3. Finir de gonfler l'annexe.
4. Finir de gonfler le matelas.
5. Gonfler la quille de la PI270VH et la PI310VH.
MONTAGE DES ANNEXES PLASTIMO
P180S, P180SF, P200SH, P220SH, P220SL, P240LG, P240SH,
P240HH, P240SL, P260S, P260SL, P270SH et P270SF

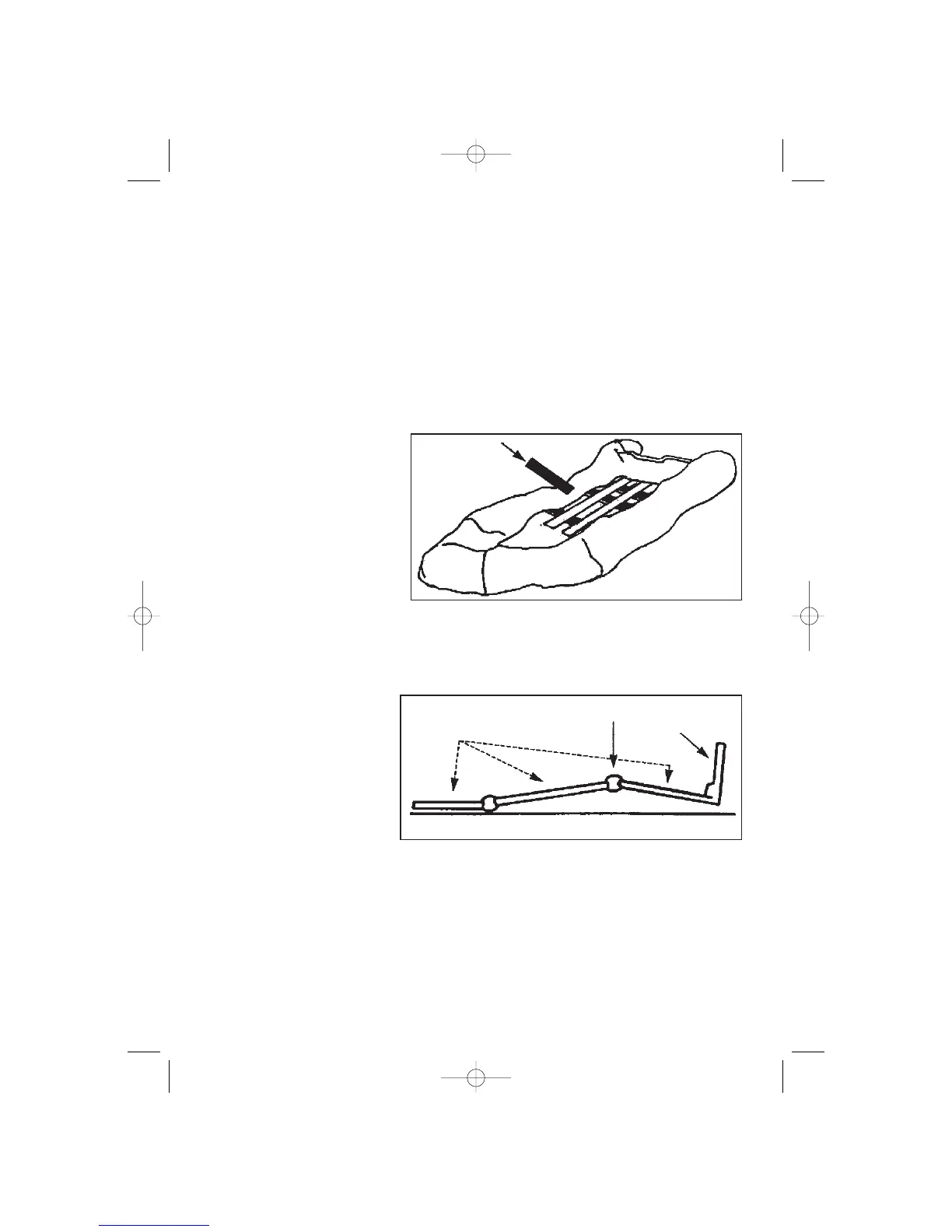

Avant de gonfler le bateau, faire glisser
chaque latte sous les bandes transversales du
plancher.
Le bateau peut se rouler avec les lattes en
place, mais il est nécessaire de les retirer
pour un nettoyage complet du bateau (sable,
pierres...).
ASSEMBLAGE DU PLANCHER
DES ANNEXES PLASTIMO P240KH, P270KH, P270HH, P310HA, 340HA et P380HA
REMARQUE : Les planches doivent être insérées de telle sorte que leur numéro d'identification soit visible.
1. Insérer la planche n°1 dans l'étrave du
bateau.
2. Insérer la planche n°4 dans le tableau
arrière du bateau.
3. Insérer la planche n°2 dans la planche
n°1.
4. Insérer la planche n°3 dans les planches
n°2 et n°4 et presser l'ensemble pour
aplatir le plancher.
ASSEMBLAGE DES BARRES DE CÔTÉS
DES ANNEXES PLASTIMO P240KH, P270KH, P270HH, P310HA, P340HA et P380HA
1. Prégonfler chaque chambre au ¾.
2. Faire glisser la pagaie (A) sous le fond du bateau pour soulever les planches (B) au-dessus de la surface plane. Fixer les
barres de côtés (C). Répéter le même procédé pour l'autre côté. Lorsqu'il y a plus d'une barre de côté de chaque côté,
commencer d'abord avec une longue et une courte d'un côté, ensuite une courte et une longue de l'autre côté
(asymétrique).
3. Installer le siège (qui est en option pour certains modèles).
Latte
Etrave
Tableau
arrière
Presser pour aplatir
