CHÂSSIS POUR PELLE «GLACIER-II»
ACCESSOIRE N° 2878822
- 6 -

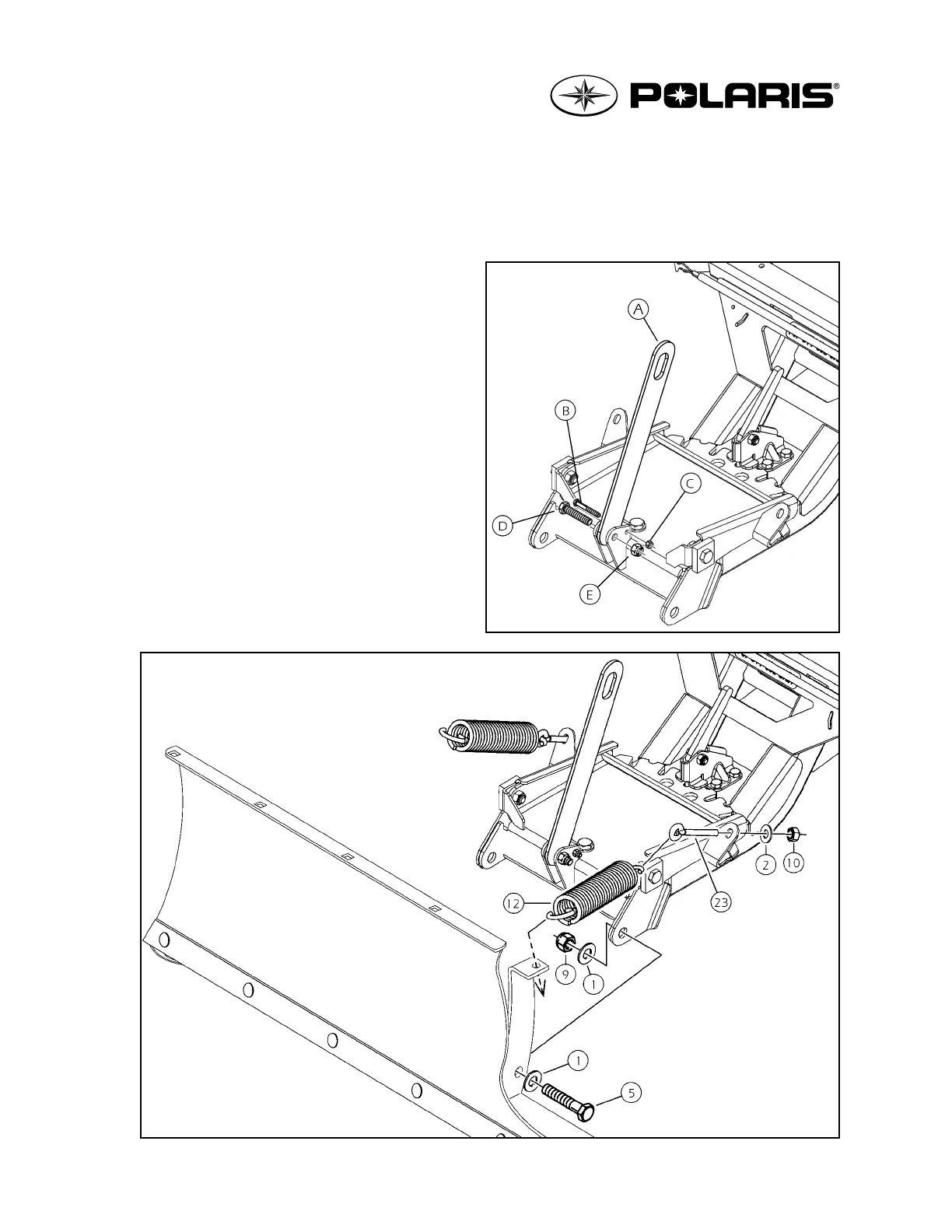

INSTRUCTIONS D’ASSEMBLAGE DU CHÂSSIS
NOTE : Les pièces décrites dans les étapes 1 et 2 sont
comprises dans l’ensemble d’attache (N° 2877906,
2878835 ou 2878824).
1. Insérer le boulon hex. M6-1.0 X 40 mm (#B) et visser
un écrou autobloquant M6-1.0 (#C) tel qu’illustré.
2. Fixer la barre de traction (#A) au pivot à l’aide d’un
boulon hex. M10-1.5 X 45 mm (#D) et d’un écrou auto-
bloquant M10-1.5 (#E).
3. Fixer la pelle au pivot à l’aide des (2) boulons hex.
M12-1.75 X 50 mm (#5), de (4) rondelles M12 (#1) et de
(2) écrous autobloquants M12-1.75 (#9).
NOTE : Ne pas serrer à fond afin de permettre à la
pelle de basculer.
4. Insérer les (2) ressorts de tension 41 mm diam. X 201 mm
(#12) aux trous supérieurs de la pelle et fixer les
autres extrémités au pivot à l’aide des (2) boulons à
oeil M8-1.25 X 60 mm (#23), de (2) rondelles M8 (#2) et
de (2) écrous autobloquants M8-1.25 (#10).
