Llene la base de apoyo con agua o arena. Inserte
la tapa de la base.
Inserte el armado del tubo inferior en la base y
asegúrelo con (1) tornillo prisionero.
Acople la manguera de la regadera a la válvula
de abrir/cerrar de la regadera (las roscas de la
manguera de la regadera vienen con cinta
Teón ya puesta). para apretar la manguera de
la regadera en la válvula de abrir-cerrar.
Inserte el armado del tubo medio en el armado
del tubo inferior alineando los oricios ya
taladrados y asegúrelos con (1) tornillo
prisionero. Posiblemente necesite un mazo de
goma.
Acople el soporte de la parte inferior de la
manguera en el armado del tubo medio.
Asegúrese de que el gancho largo en el soporte
de la manguera esté en la misma dirección que
el conector rápido.
Inserte el armado del tubo superior en el
armado del tubo medio.
Inserte el soporte superior del cabezal de la
manguera en el armado del tubo superior.
Conecte la manguera al cabezal de la regadera,
monte el cabezal de la regadera al soporte
superior del cabezal de la regadera del armado
del tubo superior. NOTA: Abroche la manguera
al soporte y deslice el mango de la regadera
hasta su posición. Ajuste el ángulo a su
preferencia.
Acople el soporte de la guía de la manguera a la
mitad entre el soporte inferior de la manguera y
el soporte superior del cabezal de la regadera.
Abroche la manguera de la regadera a los dos
soportes de la guía de la manguera.
Quite el conector rápido deslizando la funda en
la dirección que se muestra para soltar el resorte
de tensión. Acople la manguera de jardín al
conector y vuelva a acoplar el conector rápido
deslizándolo sobre la junta tórica.

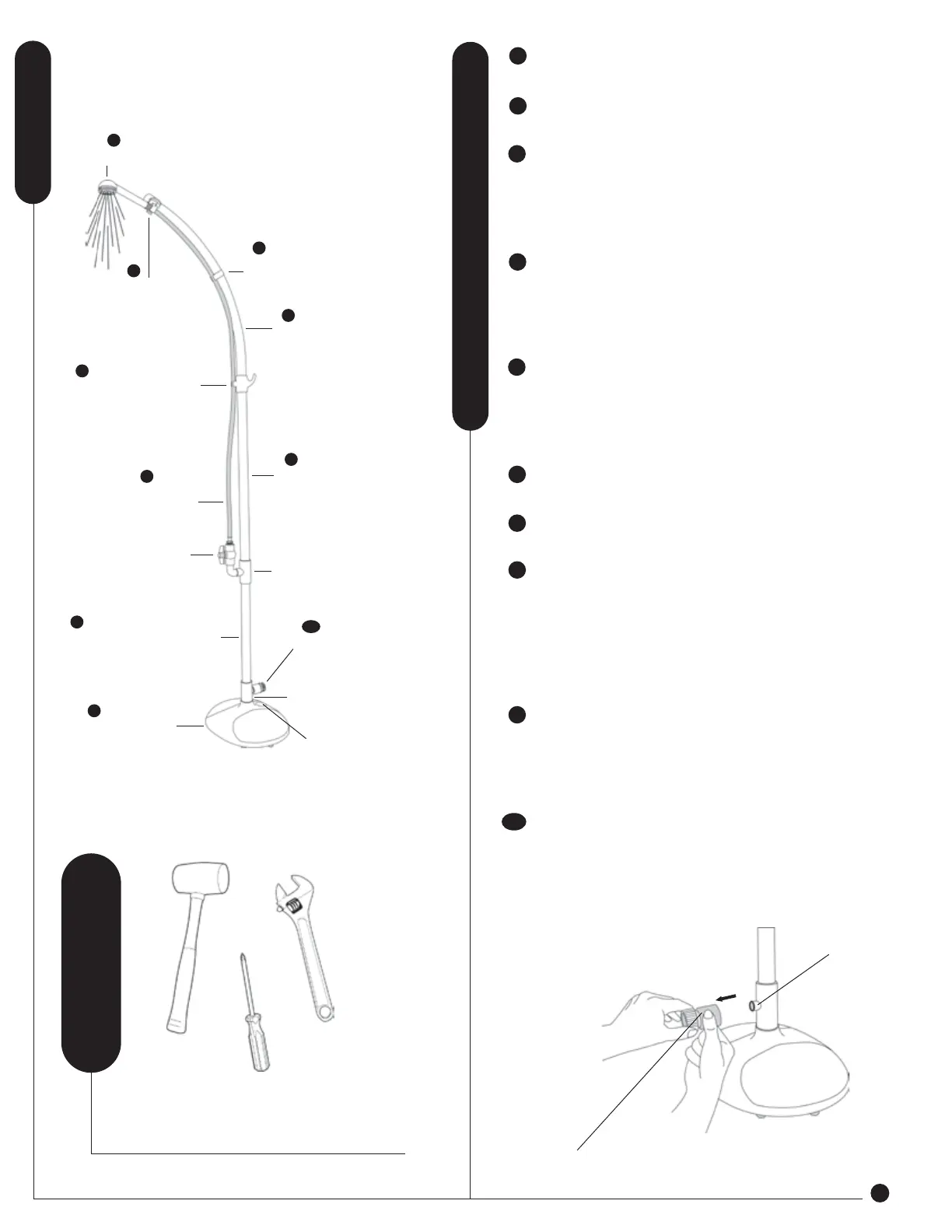

Conector Rápido
Con Arandela
Armado Del Tubo Medio
Soporte Para La Parte
Inferior De La Manguera
Armado Del Tubo Inferior
Manguera De
La Regadera
Armado Del Tubo
Superior
Soporte Para La
Manguera Guía
Soporte Superior Para El
Cabezal De La Regadera
Cabezal De La Regadera
Tornillo Prisionero
Base De Apoyo
Válvula de abrir-
cerrar de la regadera
Tornillo Prisionero
Tapa De La Base
Contenidos
Destornillador
Phillips
Mazo De
Goma
Llave
Inglesa
Herramientas
Recomendadas
Instrucciones para el Montaje
Junta Tórica
(Instalada)
Funda (mueva la funda en la dirección de la echa)
