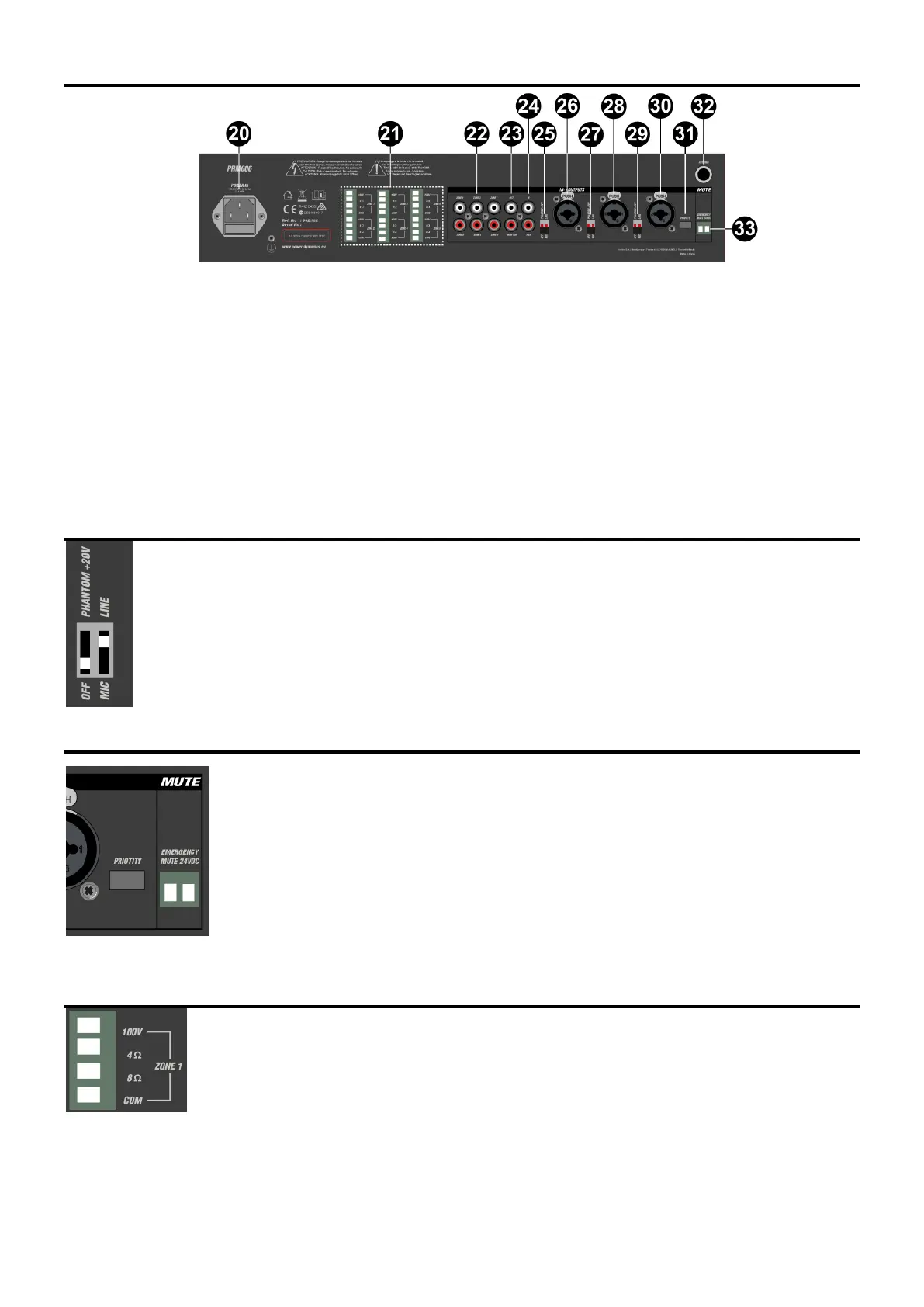

ACHTERPANEEL
20. IEC-netstroomtoevoer
21. Zones 1-6 luidsprekeraansluitingen
22. Zones 1-6 lijnniveau-uitgangen (RCA)
23. Monitor lijnuitgang (2x RCA)
24. Kanaal 4 Aux-ingang (2xRCA)
25. Kanaal 3 DIP-schakelaar aanpassing (microfoon of lijn + fantoomvoeding 20V aan/uit)
26. Kanaal 3 Mic/Line-ingang (XLR of Jack)
27. Kanaal 2 DIP-schakelaar aanpassing (microfoon of lijn + fantoomvoeding 20V aan/uit)
28. Kanaal 2 Mic/Line-ingang (XLR of Jack)
29. Kanaal 1 DIP-schakelaar aanpassing (microfoon of lijn + fantoomvoeding 20V aan/uit)
30. Kanaal 1 Mic/Line-ingang (XLR of Jack)
31. Kanaal 1 prioriteitsschakelaar
32. FM-antenneaansluiting
33. 24Volt Alarmcontacten voor noodgevallen
DIP SWITCHES
De microfooningangen 1, 2 en 3 hebben elk 2 DIP-schakelaars op het achterpaneel (25, 27, 29) om het
ingangsniveau in te stellen en/of +20V fantoomvoeding te activeren voor gebruik met condensatormicrofoons.
Stel het niveau juist in voor het type aangesloten ingangsbron (Mic of Line). Als de aangesloten bron een
condensatormicrofoon is die fantoomvoeding nodig heeft, zorg er dan voor dat het fantoom voor dat kanaal is
ingeschakeld.
Zorg ervoor dat u deze DIP-schakelaarinstellingen uitvoert wanneer de versterker is uitgeschakeld. Als u
wijzigingen aanbrengt wanneer de versterker onder spanning staat, kan dit leiden tot een harde knal door het
systeem, waardoor de luidsprekers kunnen worden beschadigd.
PRIORITEIT EN NOODGEVALLEN ACTIVERING
De Mic/Line 1 ingang heeft ook een Prioriteitsschakelaar (31), die alle andere kanalen verzwakt
wanneer Mic/Line 1 signaal wordt gedetecteerd en deze terugbrengt naar normaal wanneer Mic/Line 1
signaal stil is.
Voor gebouwen met een hoofdalarmpaneel (voor brandalarmen etc.) heeft de PRM606 Mute
contacten op het achterpaneel (33), die alle audio dempen, behalve kanaal 1 wanneer deze wordt
geactiveerd door een 24V triggerspanning.
Hierdoor blijft kanaal 1 actief voor ontruimingsaankondigingen in geval van een noodsituatie.
De schroefconnector kan worden uitgetrokken om de aansluiting te vergemakkelijken. De 2-aderige
beldraad is hiervoor geschikt. Sluit een 24Vdc-uitgang van de alarmcentrale aan met inachtneming
van de juiste polariteit op de contacten.
LUIDSPREKER UITGANGEN
De PRM606 heeft een aparte luidsprekeruitgang voor elke zone, aangesloten via 3 grote modulaire
klempluggen. Elke stekker kan worden verwijderd uit het achterpaneel voor een gemakkelijke aansluiting
van de luidsprekeruitgangen op 2 zones.
Elke zone-uitgang kan worden gebruikt voor het voeden van 100V-lijnluidsprekers of standaard lage
impedantie-luidsprekers. Deze 2 configuraties kunnen niet samen gebruikt worden, dus het is belangrijk
om te beslissen welke gebruikt zal worden in het begin.
