FR - 9Questions? Appelez sans frais à : 1-800-737-2112 Copyright © 2016 MAT Engine Technologies, LLC
Directives d’assemblage
B
Assemblage (Suite)
• Conservez ces directives
Si vous avez besoin d’assistance ou devez trouver des pièces
manquantes, APPELEZ SANS FRAIS : 1-800-737-2112.
La motobêche est livrée préassemblée, sauf pour quelques pièces. Les directives suivantes vous aideront à compléter l’assemblage
de la motobêche.

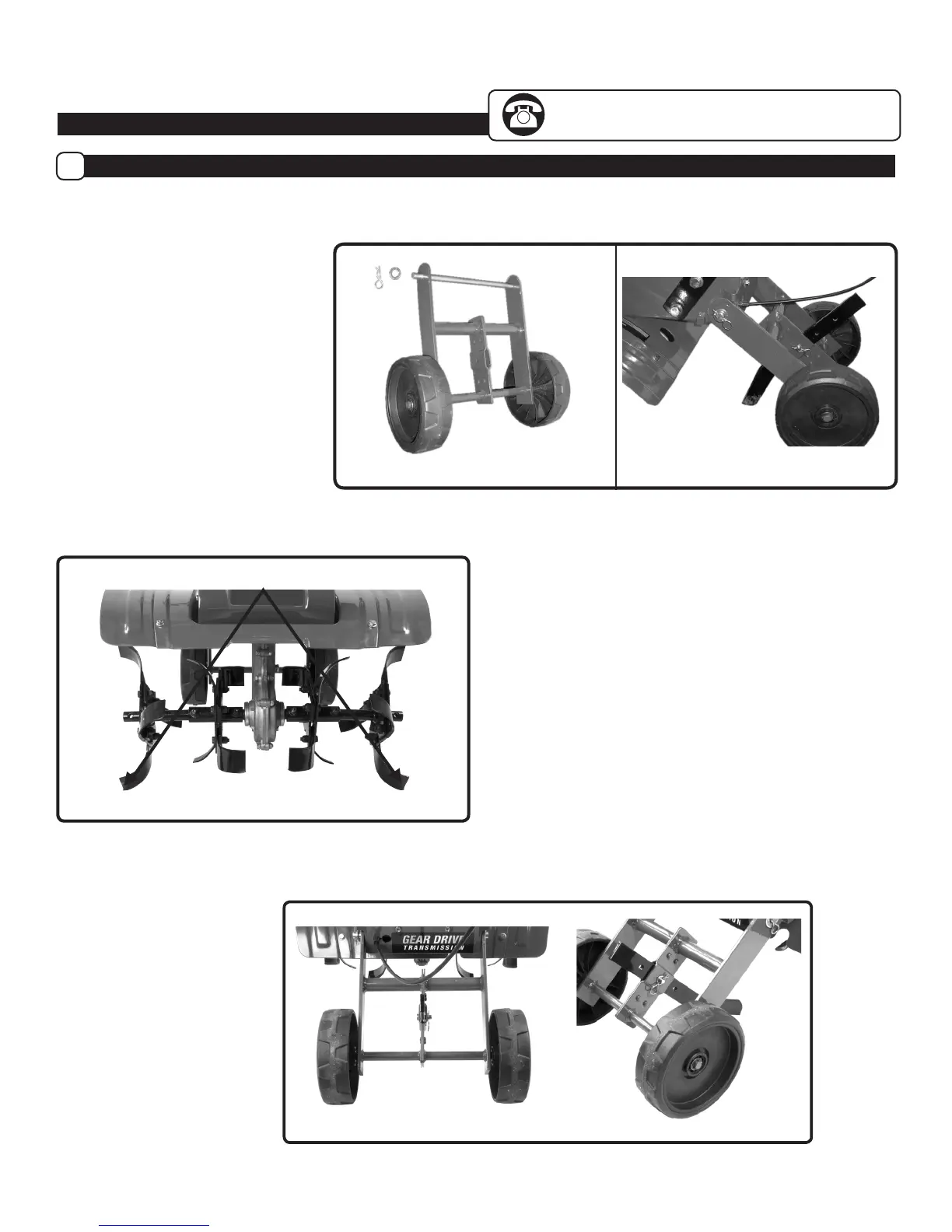

FIXEZ L’ASSEMBLAGE DES
ROUES À LA STRUCTURE
1. Installez l’assemblage des roues
à la structure, en retirant la
goupille et la rondelle plate de
l’une des extrémités de la tige
de pivot. Retirez la tige. Alignez
les orices du pivot de
l’assemblage des roues
aux orices dans la structure.
Installez la tige de pivot et
xez-la en place, en réinstallant
la rondelle plate et la goupille.
NSTALLEZ LES DENTS (Voir Illust.3)
1. Glissez les dents sur l’essieu des dents. Installez les
dents intérieures en premier. Le rebord coupant des
dents avant et supérieures devrait être dirigé vers le bas
et vers l’avant pour labourer le sol. Resserrez le boulon
M8 x 50 avec le contre-écrou, pour bien fixer en place
les dents intérieures.
2. Pour un labourage large de 53, 3 cm / 21 po, installez
les dents extérieures de telle façon à ce que la partie
longue de la tubulure soit dirigée vers les dents
intérieures. Pour un labourage étroit de 40,6 cm /
16 po, installez les dents extérieures de telle façon à
ce que la partie courte de la tubulure soit dirigée vers
les dents intérieures.
3. Resserrez le boulon M8 x 50 à l’aide du contre-écrou
fourni, pour fixer les dents extérieures.
Sharp edge of tine should face down to the ground.
Figure 3
INSTALLEZ LA BARRE DE
RECOUVREMENT (Voir Illust.4)
1. Insérez la barre de
recouvrement dans la partie
inferieure de l’assemblage
du support des roues.
2. Insérez la goupille dans
le support et le trou du
milieu de la barre de
traînée et le fixer avec la
rondelle plate et la
goupille fendue.
Figure 4
Figure 2
