4

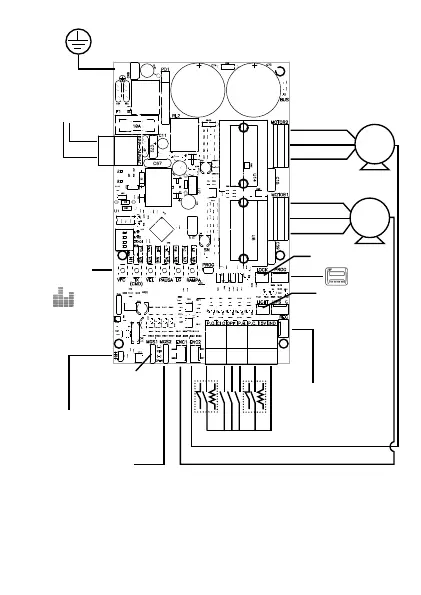

Figura 1
ATERRAMENTO
DO SISTEMA
REDE ELÉTRICA
100 V - 230 V
(50Hz - 60Hz)
BOTÕES DE
PROGRAMAÇÃO
REED DE FIM DE
CURSO ANALÓGICO
MOTOR MESTRE
RECEPTOR
ALCANCE
(OPCIONAL)
LUZ DE GARAGEM
(OPCIONAL)
PROG
TRAVA (OPCIONAL)
MOTOR DE INDUÇÃO
(ESCRAVO)
M
M
MOTOR DE INDUÇÃO
(MESTRE)
JUMPER DO RECEPTOR
FECHADO = HABILITA RF
ABERTO = DESABILITA RF
REED DE FIM DE
CURSO ANALÓGICO
MOTOR ESCRAVO
CABO DO ENCODER (MOTOR 1)
CABO DO ENCODER (MOTOR 2)
TA
2.4 – CONEXÃO DOS ENCODERS “ENC1 E ENC2”
É utilizado para a conexão, através de um cabo apropriado, entre o motor e a
Central Controladora. Dentro da caixa de redução do automatizador há sen-
sores que têm a função de fornecer informações de: sentido de deslocamento
e posição do portão durante a operação. Tais informações são essenciais para
