pratic LEVEL - Square Bar Fixing Options; Installation on Square Bar (Optional)

PAG. 15 Pergola LEVEL - manuale di uso e installazione Rev. 06/17
√ √

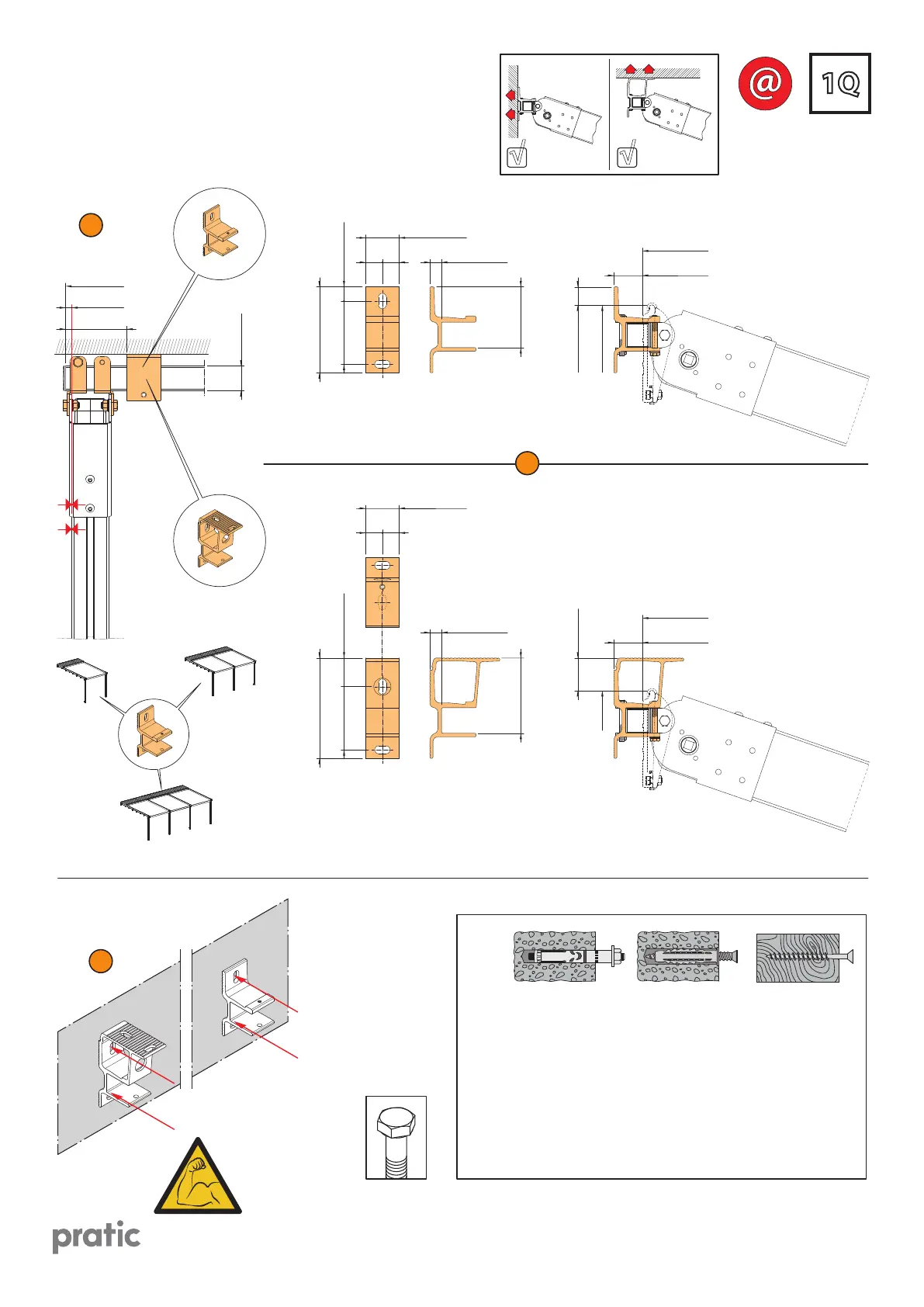

Fissaggio su barra quadra (optional)
Installation on square bar (optional)
Fixation sur barre carrée (en option)
Befestigung auf vierkant stange (optional)
Ø MAX
12mm
1 cm
10 cm
L
4,5 cm
P
2,6 cm B
4,5 cm
P
5 cm
B
2,3 cm10,3 cm
14 cm
==
5,5 cm
2,3 cm10,3 cm
16,4 cm
==
5,5 cm
1,9 cm
9,9 cm
4 cm
1,9 cm
12,3 cm
× 6
× 4
× 8
1
2
3
IT = NON FORNITO IN DOTAZIONE
I diversi materiali delle pareti richiedono tipi diversi di viti.
Scegliere viti adatte al materiale della parete in questione.
UK = NOT SUPPLIED
Dierent wall materials require dierent types of screws.
Choose screws that are specially suited to the material in your wall.
DE = NICHT MITGELIEFERT
Unterschiedliche Wandmaterialien erfordern unterschiedliche Schrauben.
Immer Schrauben verwenden, die für die Wandbeschaenheit geeignet sind.
FR = NON FOURNI
Le choix des vis dépend du matériau dans lequel elles doivent être xées.
Utiliser des vis adaptées au matériau de votre mur.
*
*
*
1Q
