PAG. 40 Pergola LEVEL - manuale di uso e installazione Rev. 06/17

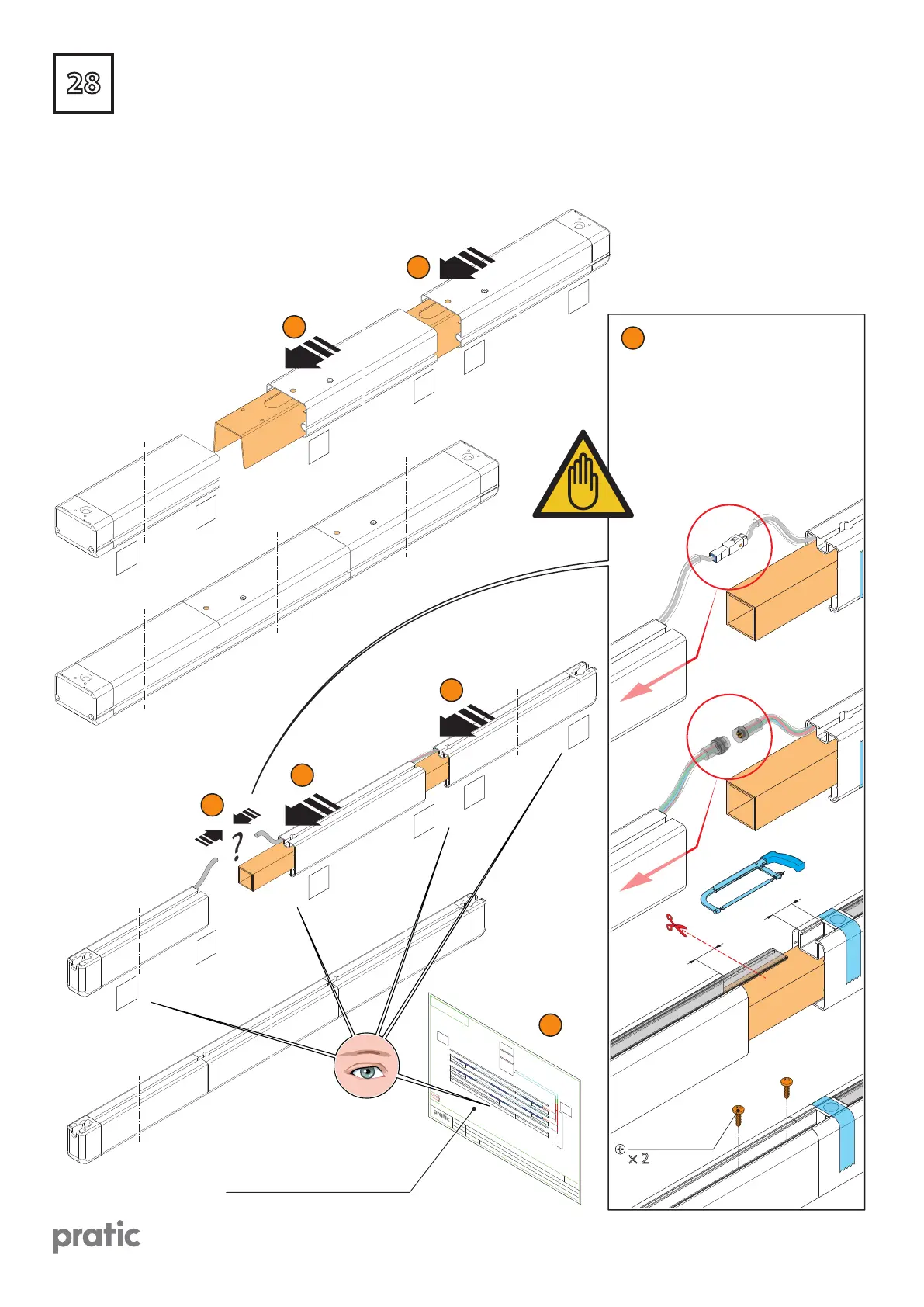

28
(L > 7m)
Con proli non pre-assemblati
For not pre-assembled proles versions
Avec proles non pré-assamblé
Für nicht vormontierte Tuchprole
DX
1
1
2
2
SX
SX
DX
1
1
2
2
3
4
3
6
5
2
ROMPITRATTA 1
ROMPITRATTA 2
ROMPITRATTA 3
ROMPITRATTA 4
ASOLA TELO PER PASSAGGIO CAVI
FRONTALE POST.
FRONTALE ANT.
L2
L1
SCOSSALINA PER
CENTRALINE LC2
1688
PROLUNGA LED 600 CM
PROLUNGA LED 600 CM
Spett.le ditta
Oggetto
Disegnatore
Data
Materiale riservato, di proprietà della PRATIC F.lli ORIOLI S.p.a., vietata la riproduzione e/o divulgazione anche solo parziale
Disegno 1
Schema collegamento LED LINE
THE OPEN AIR CULTURE
SCATOLA DI
DERIVAZIONE 83X80
ALIMENTATORE
240 W
6769
3421
SCHEMA LED LINE CON BARRE LED 200 CM
SX DX
LEVEL
(LC1= LC2= LC3= )
1688
1688
1688
5095
CAVO TIPO "C"
CAVO TIPO "A"
CAVO TIPO "B"
DERIVAZIONE A T
PROLUNGA LED 400 CM
PROLUNGA LED 400 CM
PROLUNGA LED 400 CM
PROLUNGA LED 400 CM
PROLUNGA LED 400 CM
PROLUNGA LED 400 CM
PROLUNGA LED
100 CM
PROLUNGA LED
100 CM
1
SCHEMA ELETTRICO UNIFILARE
SINGLE-LINE ELECTRICAL DIAGRAM
SCHÉMA ÉLECTRIQUE UNIFILAIRE
EINLINIENDIAGRAMM
x
x
COLLEGARE I CONNETTORI
RISPETTANDOIL COLORE DEI FILI
CONNECT THE CONNECTORS
MATCHINGTHE COLOR OF WIRES
BRANCHEZ LES CONNECTEURS SELON
LA COULEUR DES FILS
VERBINDEN SIE DIE KONNEKTOREN UNTER
BEACHTUNG DER DRAHTFARBE
4
TC+ 3,9 × 16
×
2
