P
L
200 235 300 355 420 470 540 590 600 660 700
150
Peso / Weight / Poids / Gewicht - P T [kg]
56 62 74 83 98 107 119 132 134 149 156
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
0,6 0,7 0,9 1,0 0,8 0,9 1,0 0,8 0,8 0,9 0,9
175
Peso / Weight / Poids / Gewicht - P T [kg]
63 75 85 100 108 121 134 136 151 158
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
0,9 1,1 1,2 1,0 1,1 1,2 1,0 1,0 1,1 1,2
200
Peso / Weight / Poids / Gewicht - P T [kg]
65 77 87 102 110 123 136 138 154 161
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
1,1 1,3 1,5 1,2 1,3 1,5 1,2 1,2 1,4 1,4
225
Peso / Weight / Poids / Gewicht - P T [kg]
79 88 103 112 124 138 138 157 164
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
1,6 1,8 1,4 1,6 1,8 1,4 1,5 1,6 1,7
250
Peso / Weight / Poids / Gewicht - P T [kg]
80 90 105 114 126 140 142 159 167
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
1,8 2,1 1,7 1,8 2,1 1,7 1,7 1,9 2,0
275
Peso / Weight / Poids / Gewicht - P T [kg]
92 107 116 128 142 144 162 169
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
2,5 1,9 2,1 2,4 2,0 2,0 2,2 2,3
300
Peso / Weight / Poids / Gewicht - P T [kg]
93 109 118 130 144 146 165 172
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
2,8 2,2 2,4 2,7 2,3 2,3 2,6 2,7
325
Peso / Weight / Poids / Gewicht - P T [kg]
110 119 132 146 148 167 175
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
2,5 2,8 3,1 2,6 2,6 2,9 3,1
350
Peso / Weight / Poids / Gewicht - P T [kg]
112 121 134 148 150 170 177
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
2,8 3,1 3,5 2,9 2,9 3,3 3,5
375
Peso / Weight / Poids / Gewicht - P T [kg]
123 136 150 152 173 180
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
3,5 3,9 3,2 3,3 3,7 3,9
400
Peso / Weight / Poids / Gewicht - P T [kg]
125 138 152 154 183
Tassello / Screw anchor / Cheville / Dübel - σ T [kN]
3,9 4,4 3,6 3,7 4,3
N° Bracci / Arms / Bras / Gelenkarme: 2 2 2 2 2 2 2 2 2 3 3
N° Supporti / Supports / Supports / Lager: 2 2 2 3 3 3 3 4 4 4 4
N° Distanziali / Spacers / Entretoises / abstandhalter 1 2 2 2 2 2 2
3
3

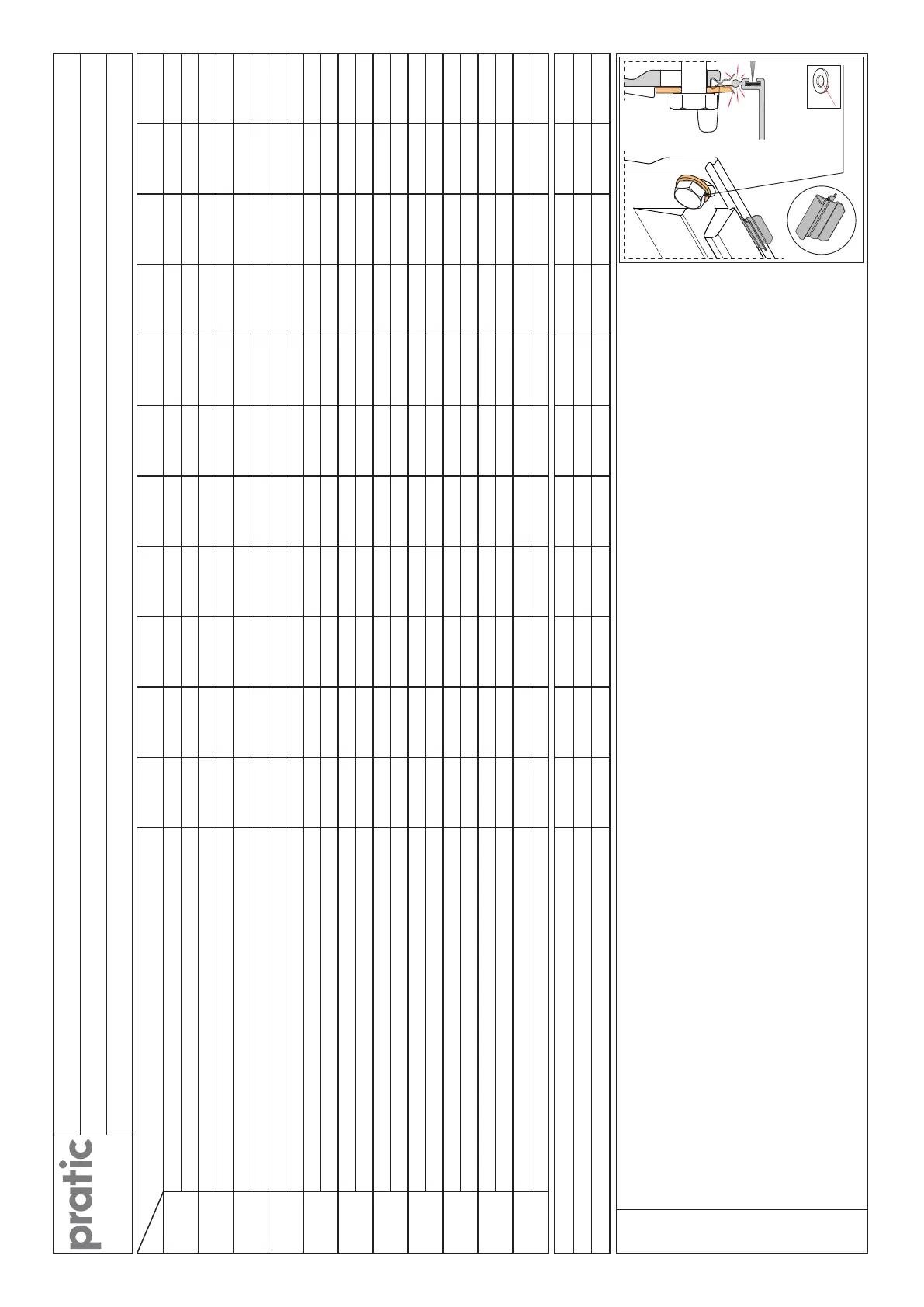

T-HIDE - TABELLA RIASSUNTIVA / SUMMARY TABLE / TABLEAU SOMMAIRE / ÜBERSICHTSTABELLE
P T [kg]:
Peso approssimativo della tenda / Approximate awning weight / Approximatif store poids / Ungefähres markise gewicht
σ T [kN]:
Tassello - Carico a trazione / Screw anchor - Tensile strenght / Cheville - Résistance a la traction / Dübel - Zugfestigkeit
ATTENZIONE - WARNING
ATTENTION - VORSICHT
Il calcolo è stato eseguito considerando il numero dei supporti standard con min 4 tasselli per sta a (MAX 6 tasselli per sta a). Il valore di
riferimento è quello a trazione in quanto quello a taglio non è in questo caso signi cativo. Qualora si dovesse ottenere un valore inferiore si
dovrà cambiare tipo o dimensione del ssaggio. Per casi particolari richiedete i dati alla Pratic.
Calculation has been made considering the number of standard supports with a min of 4 screw anchors for each bracket (MAX 6 screw anchors
for bracket). The reference value is the tensile value since the cut value is not important in this case. In case you obtain an inferior value, it will be
necessary to change the type or size of the fastener. In case of special conditions please request data to Pratic.
Le calcul a été e ectué compte tenu du nombre de supports standards avec minimum 4 éléments pour bride d’attache (MAX 6 éléments
pour bride d’attache). La valeur de référence est celle à traction parce que, dans ce cas, la valeur à coupe n’est pas signi cative. Si vous devez
obtenir une valeur inférieure, vous devrez changer le type ou la taille de la xation. Pour les cas particuliers, faire requête des données à Pratic.
Die Berechnung wurde durchgeführt unter Berücksichtigung der Anzahl von Standardhalterungen mit min. 4 Dübeln für einen Bügel (MAX 6
Dübel für einen Bügel). Der Bezugswert is der Zug-Wert, weil der Schnitt-Wert in diesem Fall nicht bedeutungsvoll ist. Wenn Sie einen niedrigeren
Wert erhalten, sollen Sie die Art oder die Dimension der Befestigung ändern. Bei Sonderfällen bitten Sie Pratic darum, die Angaben zu erhalten.
Øe MAX
24mm
Øe
ED. 02/18
