pratic T-Project T-Hide - Awning Slope Adjustment; Adjusting Inclination

PAG. 30 T-Hide - Istruzioni d’installazione Rev. 11/18

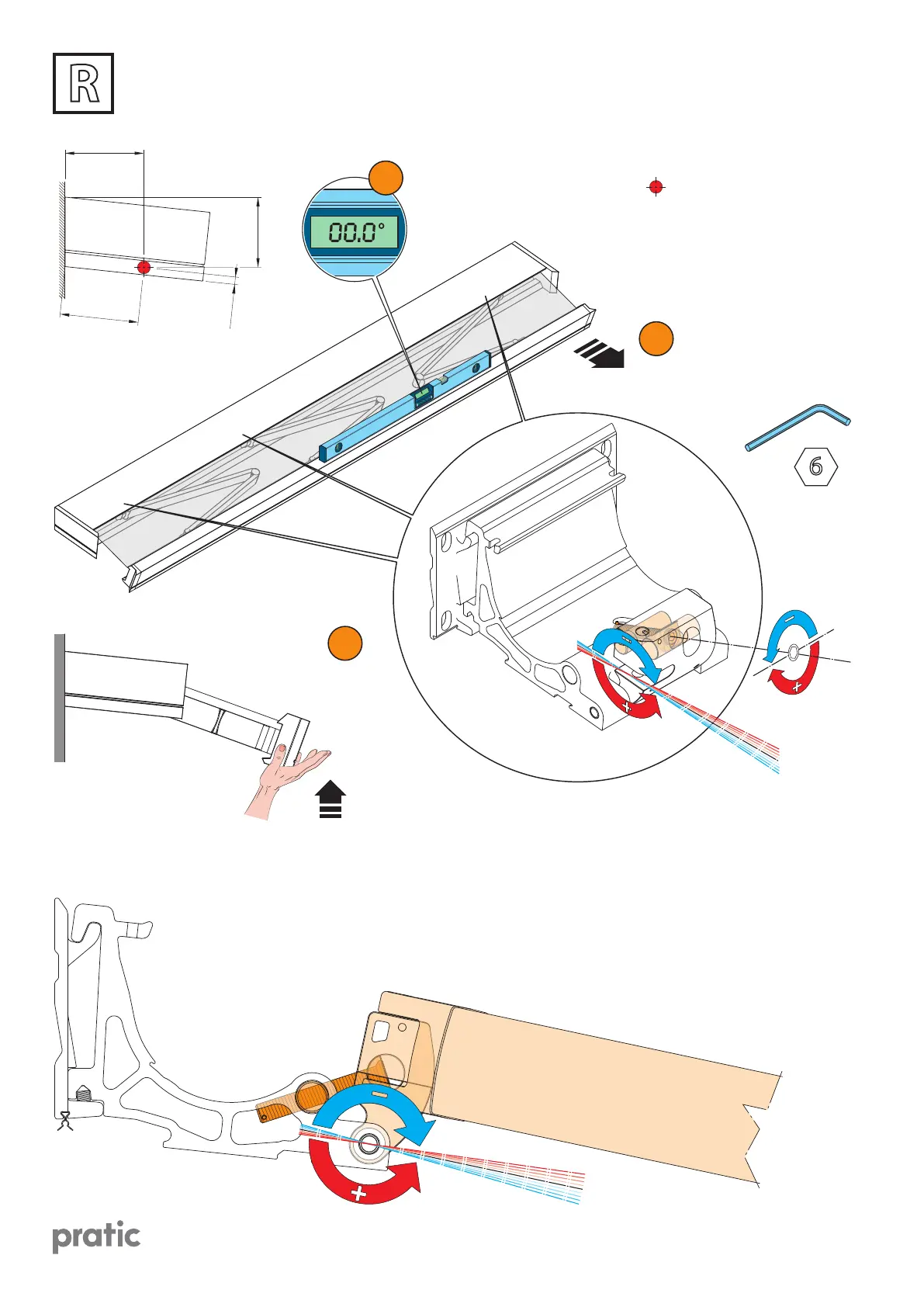

Regolazione inclinazione Slope adjusting
Règlage de la pente Neigung Einstellung
R
196
175
18
195
Centro di rotazione [mm]
Rotation center [mm]
Centre de rotation [mm]
Drehungszentrum [mm]
n1 = n2 = n3 *
n1*
n*
n2*
n3*
(*) n = Numero di giri della vite
Number of screw turns
Nombre de tours
Anzahl von Runden
1
3
2
