Del A: Bromssystem
Använd kabellåsmuttern för
att justera kabelspänningen
Justera bromsreglagets
justeringsmutter för att
njustera det primära
bromsbelägget.
Kabellåsmutter
*Justeringsvred
för primärt
bromsbelägg
*Justeringsvred
för sekundärt
bromsbelägg
(skruv)
0,2 mm
~ Max. 0,3 mm
Primärt bromsbelägg
Bromsskiva
Bromsbelägg
Regelbundet underhåll ökar skoterns säkerhet.
Stäng av strömmen innan du underhåller
skotern. Följ instruktionerna i detta kapitel för att
kontrollera, rengöra, justera eller byta ut delar
vid behov.
* Bromsoket kan variera beroende på modell.
Justeringsmetoden är densamma.
Fara: Du justerar bromssystemet på egen
risk. Om du är osäker på hur bromssystemet
ska justeras, kontakta din lokala återförsäljare.
Bromsbelägg är förbrukningsartiklar och
ska bytas ut vid behov. Du rekommenderas
att byta bromsbelägg minst två gånger per
år. Kontrollera bromssystemet inför varje
åktur. Spraya inte och droppa inte ner något
smörjmedel i bromssystemet för att undvika
bromsfel. Kontrollera och justera omedelbart om
du hör något onormalt ljud.

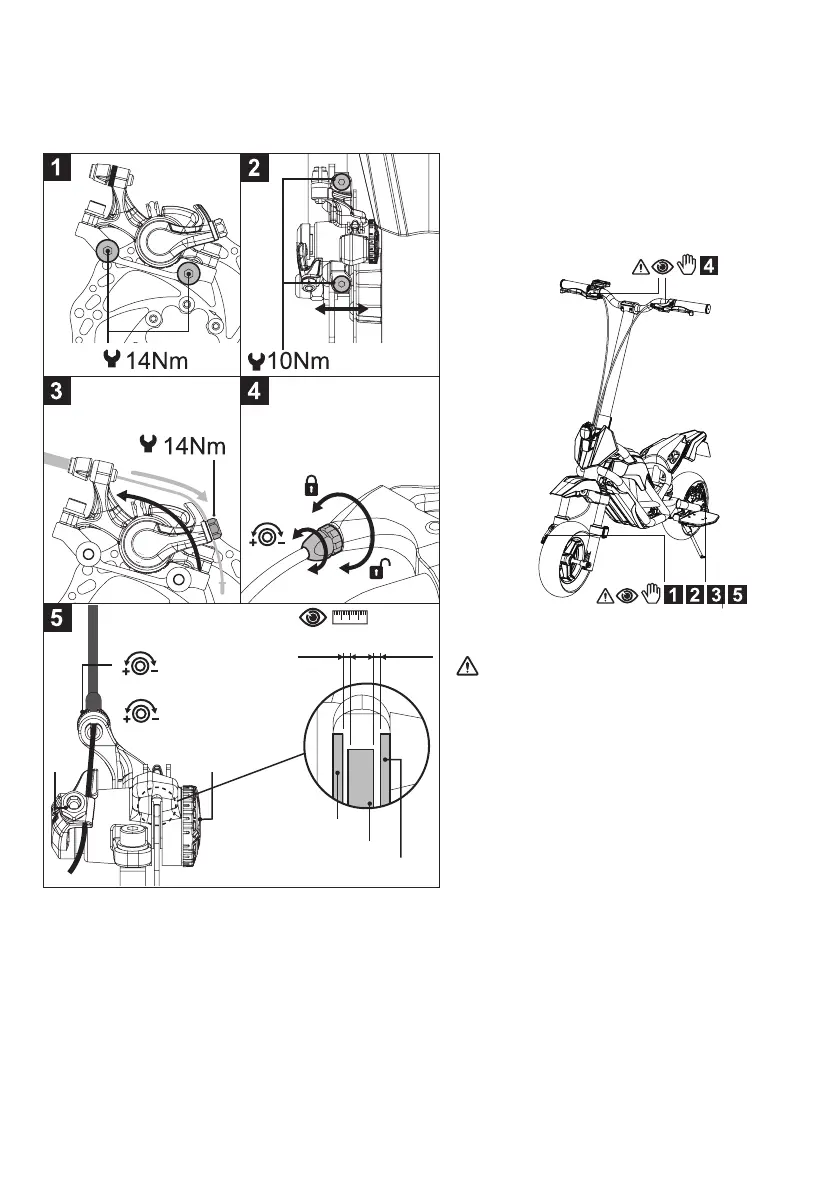

• Steg 1: Dra åt adapterskruven i gur 1.
• Steg 2: Lossa bromsokets skruv för att justera dess position, centrera bromsoket och gör det parallellt
med bromsskivan och dra därefter åt skruvarna i gur 2.
• Steg 3: Justera kabelspänningen med kabellåsmuttern, så att avståndet mellan bromsbelägget och
bromsskivan är rimligt för njustering i gur 3.
• Steg 4: Justera mellanrummet mellan huvudbromsbelägget och bromsskivan med hjälp av
huvudbromsbeläggets justeringsmutter i gur 5.
• Steg 5: Justera mellanrummet mellan det sekundära bromsbelägget och bromsskivan med hjälp av det
sekundära bromsbeläggets justeringsmutter/skruv i gur 5.
• Steg 6: Justera till ett 0,2 mm mellanrum mellan bromsskivan och bromsbelägget enligt gur 5.
• Steg 7: Finjustera bromsrörelsen med justeringsmuttern på bromsreglaget enligt gur 4.
• Steg 8: när det gäller både det främre och bakre bromssystemet, justera dem vid behov enligt den
metod som beskrivs ovan.
