10. Puhdistus ja perushuolto
Osa A: Jarrujärjestelmä
Käytä vaijerin
lukkomutteria sen
kireyden säätämiseen
Hienosäädä
pääjarrupala
säätämällä jarruvivun
säätömutteria.
Vaijerin lukkomutteri
*Pääjarrupalan
säätönuppi
*Apujarrupalan
säätönuppi (ruuvi)
0,2 mm
~ maks. 0,3 mm
Pääjarrupala
Jarrulevy
Jarrupala
Säännöllinen huolto lisää skootterin
turvallisuutta. Katkaise virta ennen skootterin
huoltoa. Noudata tämän luvun ohjeita
tarkistusta, puhdistusta, säätöä tai mahdollisia
osien vaihtoa varten.
* Jarrusatula voi vaihdella malleittain.
Säätömenetelmä on sama.
Vaara: Säädä jarrujärjestelmää omalla
vastuullasi. Jos epäilet virheellistä säätöä,
ota yhteyttä paikalliseen jälleenmyyjään.
Jarrupalat ovat kulutusosia – vaihda ne
tarvittaessa. Jarrupalat on suositeltavaa
vaihtaa vähintään kaksi kertaa vuodessa.
Tarkasta jarrujärjestelmä ennen jokaista ajoa.
Älä suihkuta tai tiputa mitään voiteluainetta
jarrujärjestelmään välttääksesi jarrujen
vioittumisen. Tarkasta ja korjaa heti, jos
kuuluu epänormaalia ääntä.

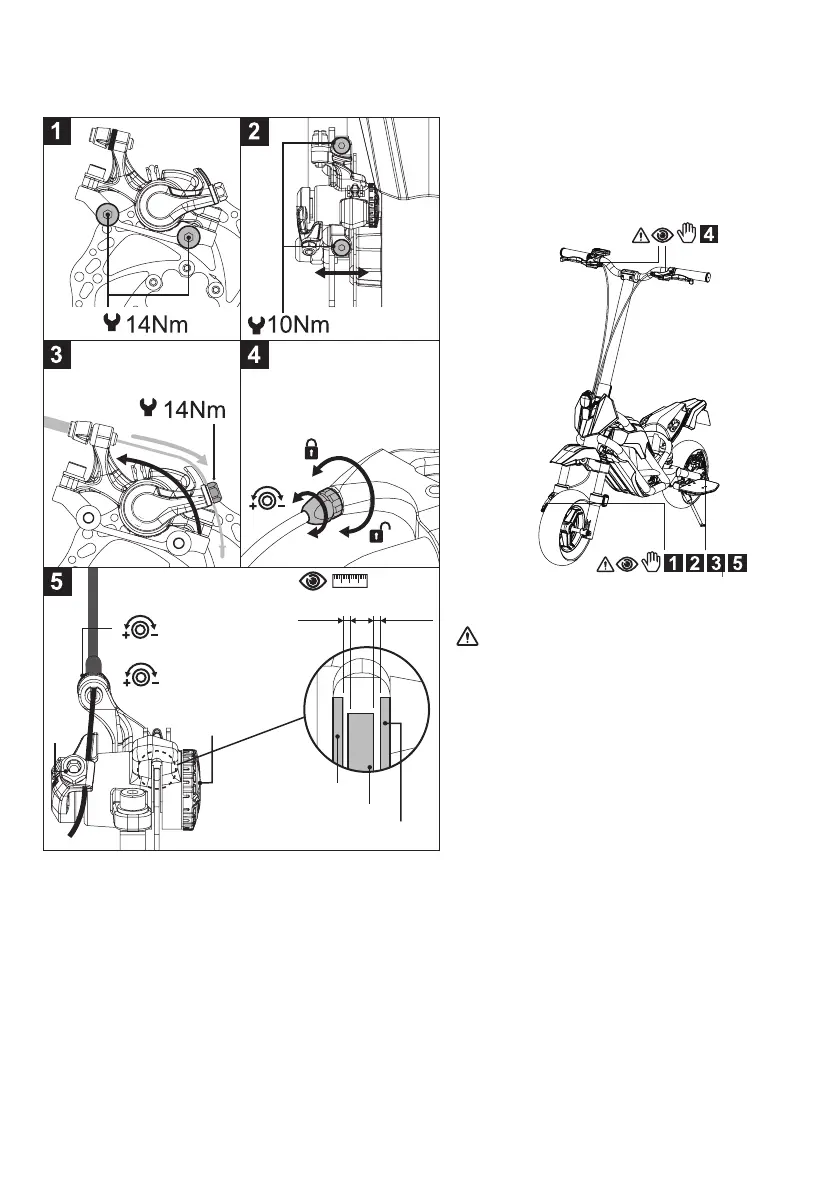

• Vaihe 1: Kiristä kuvan 1 sovitinruuvi.
• Vaihe 2: Löysää jarrusatulan ruuvia sen asennon säätämiseksi. Keskitä jarrusatula ja aseta se
samansuuntaiseksi jarrulevyn kanssa ja kiristä sitten kuvan 2 ruuvit.
• Vaihe 3: Säädä vaijerin kireys vaijerin lukkomutterilla niin, että jarrupalan ja jarrulevyn välissä on
kohtuullinen rako hienosäätöä varten kuvan 3 mukaisesti.
• Vaihe 4: Säädä pääjarrupalan ja jarrulevyn välinen rako käyttämällä pääjarrupalan säätömutteria
kuvan 5 mukaisesti.
• Vaihe 5: Säädä apujarrupalan ja jarrulevyn välinen rako käyttämällä apujarrupalan säätömutteria/
ruuvia kuvan 5 mukaisesti.
• Vaihe 6: Säädä jarrulevyn ja jarrupalan väliksi 0,2 mm kuvan 5 mukaisesti.
• Vaihe 7: Hienosäädä jarrun liike jarruvivun säätömutterilla kuvan 4 mukaisesti.
• Vaihe 8: säädä tarvittaessa sekä etu- että takajarrujärjestelmää yllä kuvatulla tavalla.
