10. Чистка и базовое обслуживание
Часть А: Тормозная система
Отрегулируйте
натяжение тросика с
помощью контргайки
Отрегулируйте
регулировочную гайку
тормозного рычага, чтобы
точно настроить главную
тормозную колодку.
Контргайка тросика
*Ручка регулировки
главной тормозной
колодки
*Ручка регулировки
ведомой тормозной
колодки (винт)
0,2 мм ~
МАКС. 0,3 мм
Главная
тормозная колодка
Тормозной диск
Тормозная колодка
Регулярное обслуживание повышает
безопасность самоката. Прежде чем начать
обслуживание самоката, выключите питание.
Выполните инструкции, описанные в этой главе,
для проверки, чистки, регулировки или замены
(при необходимости).
* Тормозная скоба может быть разной для разных
моделей. Метод регулировки один и тот же.
Опасно: Регулируйте тормозную систему
на свой риск. При возникновении любых
сомнений по поводу неправильной
регулировки обратитесь к местному продавцу.
Тормозные колодки являются расходными
деталями, заменяйте их по мере необходимости.
Советуем менять тормозные колодки не реже двух
раз в год. Проверяйте тормозную систему перед
каждой поездкой. Не распыляйте и не капайте
смазку в тормозную систему, чтобы не повредить
тормоза. Услышав ненормальный звук, немедленно
проверьте тормоза и устраните неисправность.

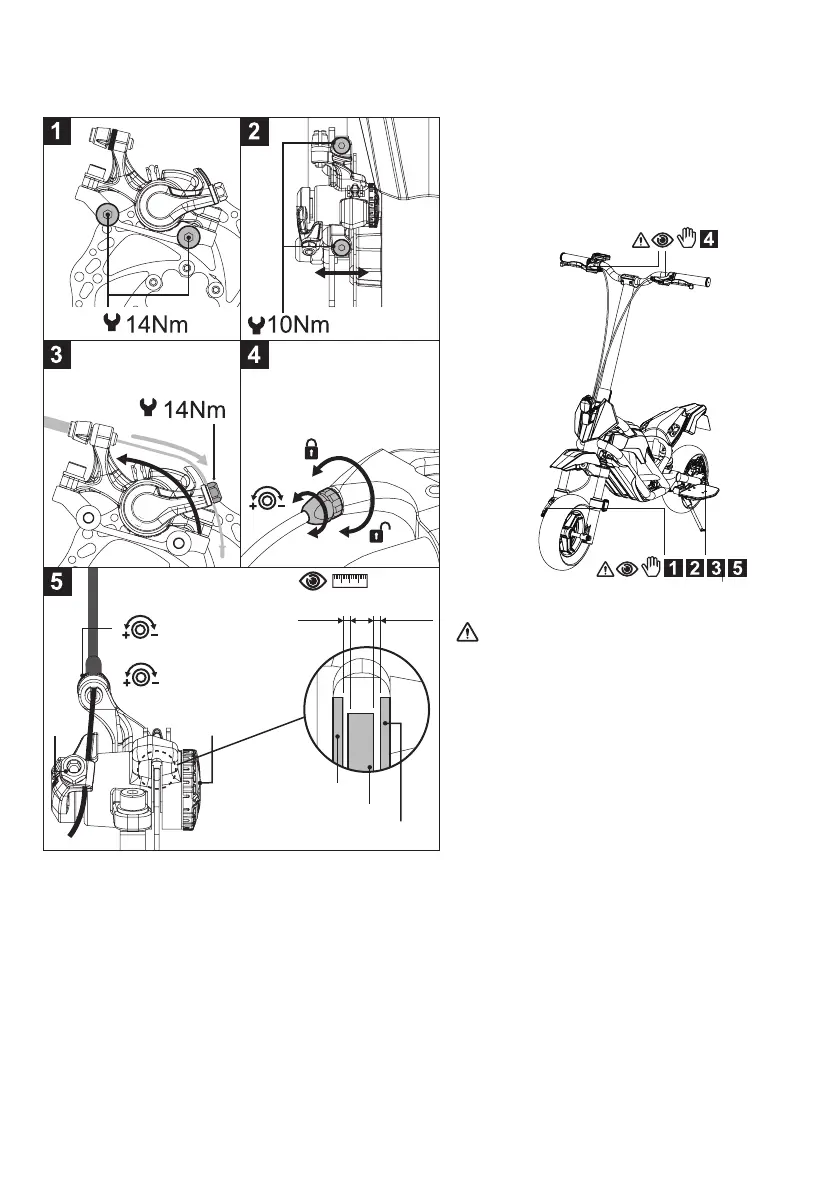

• Шаг 1: Затяните винт адаптера, как показано на Рисунке 1.
• Шаг 2: Ослабьте винт скобы, чтобы отрегулировать положение, расположите скобу по центру
параллельно тормозному диску, затем затяните винты, как показано на Рисунке 2.
• Шаг 3: С помощью контргайки отрегулируйте натяжение тросика так, чтобы между тормозной колодкой и
тормозным диском был зазор, достаточный для точной настройки, как показано на Рисунке 3.
• Шаг 4: С помощью регулировочной гайки главной тормозной колодки отрегулируйте зазор между главной
тормозной колодкой и тормозным диском, как показано на Рисунке 5.
• Шаг 5: С помощью регулировочной гайки/винта ведомой тормозной колодки отрегулируйте зазор между
ведомой тормозной колодкой и тормозным диском, как показано на Рисунке 5.
• Шаг 6: Отрегулируйте 0,2-мм зазор между тормозным диском и тормозной колодкой, как показано на
Рисунке 5.
• Шаг 7: Точно отрегулируйте ход тормоза с помощью регулировочной гайки на тормозном рычаге, как
показано на Рисунке 4.
• Шаг 8: при необходимости описанным выше методом отрегулируйте и переднюю, и заднюю тормозную
систему.
