DRIVE “JAGUAR REPLACEMENT KIT”
D / 5
WITHOUT OUR CONSENT THE REPRODUCTION OR COMMUNICATION TO THIRD PARTIES IS PROHIBITED BY LAW
ANNEXE “A”
SUBJECT TO CHANGE WITHOUT NOTICE
Connection
4- DRIVE JAGUAR REPLACEMENT
WIRING

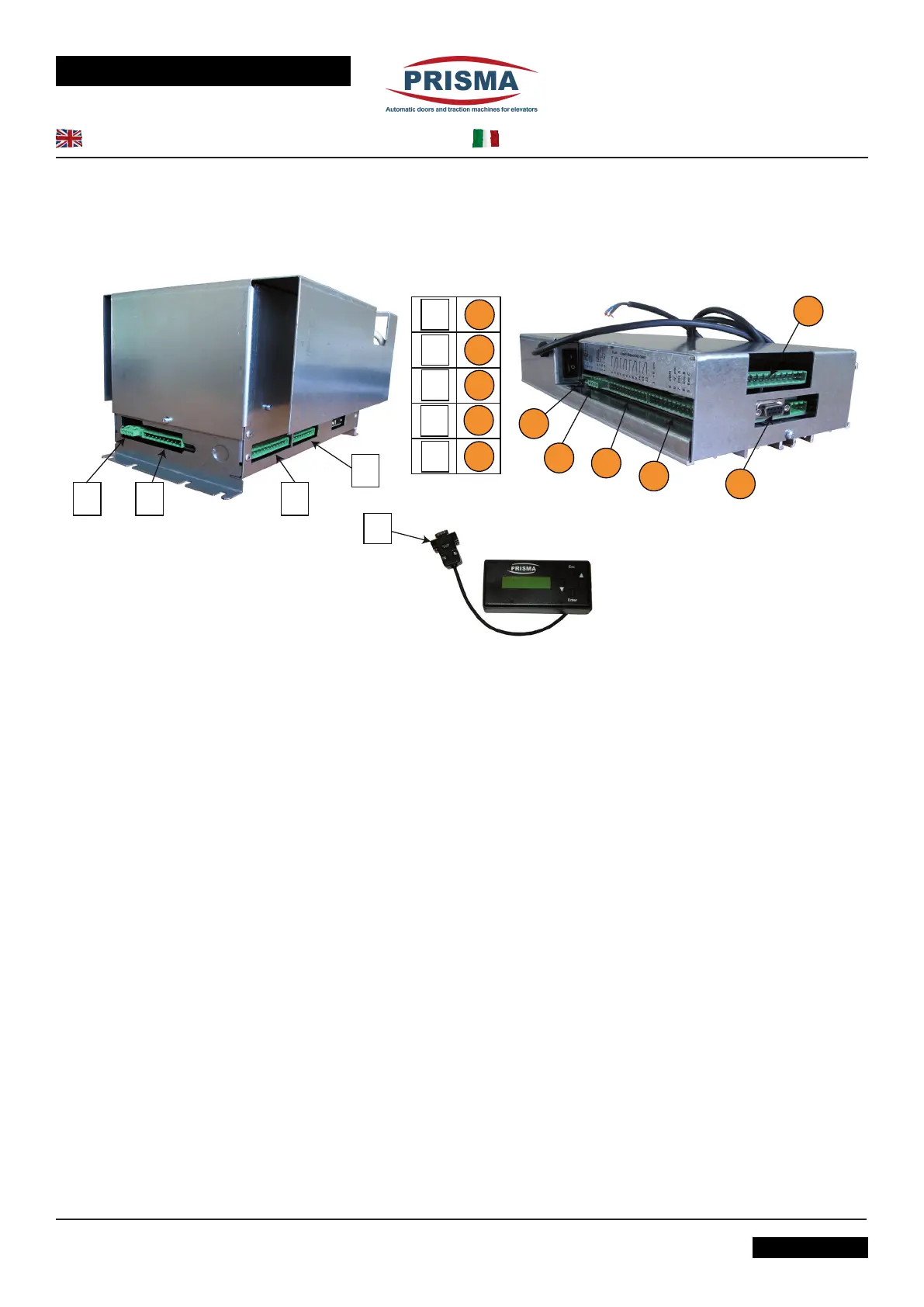

If the Drive Jaguar Replacement Kit is replacing an older Jaguar
drive mode, please refer to this section and to the drawing on
page D2 for the wiring.
A B
C
D
X1
X3
X2
X4
X1
B
X2
X3
X4
A
C
D
E
E
X5
X6
X6
The Jaguar Replacement Kit (JRK) is equipped with a battery
charger.
If Jaguar drive to be replaced is tted with a 2-battery and charger
system, disconnect the batteries from the charger.
Connect the two batteries to the X5 connector of the JRK drive,
according to the chart on page two of the present manual.
A TERMINE DI LEGGE E’ VIETATA LA RIPRODUZIONE O COMUNICAZIONE A TERZI SENZA NOSTR A APPROVAZIONE
ALLEGATO “A”
SOGGETTO A MODIFICHE SENZA PREAVVISO
31_42_01_01REV03
Collegamento
4-CABLAGGIO SOSTITUZIONE DRIVE
JAGUAR
Se il Drive Jaguar Replacement Kit è stato acquistato per sostiuire
un Drive Jaguar preinstallato, si prega di riferirsi alla presente
sezione ed allo schema di pagina D2 per il cablaggio.
Il drive Jaguar Replacement Kit (JRK) ha il caricabatterie
incorporato.
Se il drive Jaguar da sostituire è dotato di un sistema contenente
le due batterie ed il caricabatteria, disconnettere il caricabatterie
dalle batterie.
Collegare, quindi, le due batterie al connettore X5 del drive JRK
secondo lo schema di pagina 2 del presente manuale.
