PL | POLSKI
22
10. Dla wykorzystania, urządzenie tnące powinno być w idealnym
stanie. Zabrania się wykorzystanie detali tnących zepsutych,
zużytych, zdeformowanych, wygiętych lub popękanych.
11. Zabrania się uruchomienie i wykorzystanie urządzenia w pobliżu i
wewnątrz gmachów, ponieważ istnieje ryzyko zatrucia się spalinami.
Manipulować z paliwem należy tylko na otwartym terenie z dala od
źródeł ciepła, iskier lub płomienia i, naturalnie, przy wyłączonym
silniku. Zabrania się palenie i korzystanie z telefonu podczas roboty
z paliwem.
12. Trzeba przekonać się, że wszystkie urządzenia bezpieczeństwa
znajdują się w dobrym, roboczym stanie. Wszystkie prace
remontowe i zamianę detalów dopuszcza się wykonywać tylko przy
wyłączonym silniku i zatrzymanym mechanizmie tnącym.
13. Należy pamiętać o szkodliwym wpływie długotrwałej wibracji.
Polecamy periodyczne zatrzymywanie pracy dla robienia krótkich
przerw.
14. Rozdrobniona trawa i cząsteczki krzaków w powietrzu mogą
spowodować reakcje alergiczne.

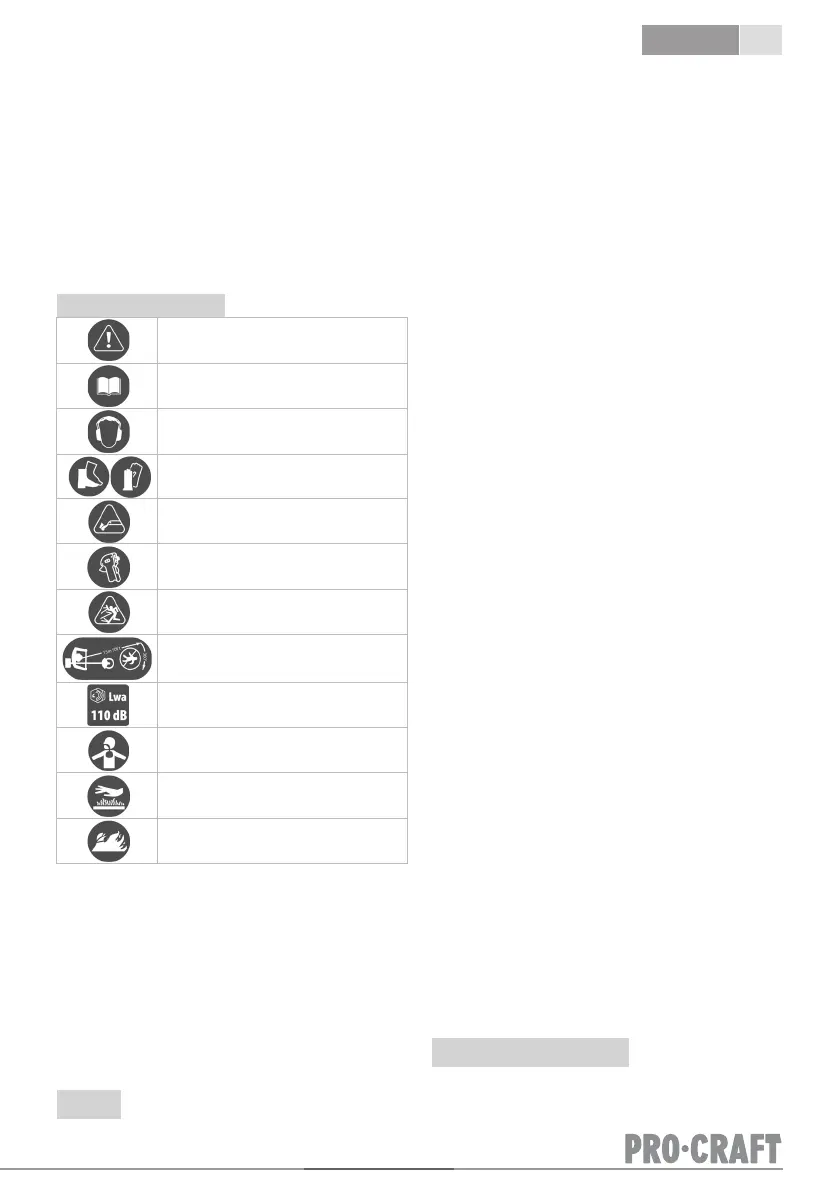

Piktogramy bezpieczeństwa
Uprzedzenie, ostrzeżenie, niebezpieczeństwo.
Należy przeczytać dokumentację i przepisy
bezpieczeństwa, które znajdują się w tym
podręczniku eksploatacji.
Podczas roboty trzeba nosić środki ochronne
indywidualne dla zabezpieczenia wzroku i słuchu.
Włożyć kask ochronny.
Także należy włożyć obuwie ochronne i rękawice.
Zabrania się przybliżenie rąk i nóg do detalów
obracających się. Należy zawsze się trzymać w
bezpiecznej odległości od urządzenia tnącego.
Dla uruchomienia narzędzia trzeba nacisnąć guzik
czerwony na prawej rączce.
Uwaga! Od narzędzia mogą odlatywać przedmioty.
Ostrzeżenia: ludzie, zwierzęta i delikatne
przedmioty nie powinni znajdować się bliżej, niż
15 metrów od strefy roboczej.
Gwarantowany poziom szumu.
Niebezpieczeństwo, ryzyko intoksykacji
Powierzchnia gorąca, groźba oparzenia się.
Groźba pożaru lub wybuchu.
Opis urządzenia i środków bezpieczeństwa (Obrazek. 2)
A. Kask ochronny
B. Nauszniki
C. Osłona - zabezpieczenie przed ewentualnie odlatującymi
przedmiotami
D. Szelka
E. Rękawice
F. Osłona mechanizmu tnącego
G. Obuwie ochronne
H. Mocna odzież robocza
I. Podpora antywibracyjna
J. Rączki z dźwignią zmiany szybkości silnika i z przyciskiem STOP
K. Silnik z zabezpieczeniem przed przegrzaniem
MONTAŻ
Przed rozpoczęciem pracy należy przekonać się, że wszystkie detale są
ustawione prawidłowo.
Ustawienie rączek (Obrazek 3)
Umieścić rączki z dźwignią zmiany szybkości silnika i z przyciskiem
STOP we wsporniku metalowym. Trochę zgiąć ręce i napięstki dla zajęcia
normalnej pozycji roboczej. Umocować 4 śruby w poprawnej pozycji steru.
Przekonać się, że wszystkie 4 śruby są zaciągnięte jak trzeba.
Ustawienie osłony ochronnej (Obrazek 4)
Osłona ochronna powinna być umocowana na podporze skrzynki biegów
przy pomocy dwóch śrub. Umocować ją śrubą w środku części dolnej
wspornika, nałożyć na część górną wspornika i umocować przy pomocy
drugiej śruby.
Szelka
Dołączona szelka ma podszewkę dla ochrony lędźwi. Nosić szelkę należy
tak, aby ochrona lędźwi była na prawej stronie.
Wyważenie narzędzia
Przed rozpoczęciem pracy trzeba wyregulować szelkę, aby upewnić się o
wyważeniu narzędzia: włożyć szelkę i powiesić zrzynacz krzewów.
1. Wyregulować pozycję urządzenia zaciskowego na rdzeniu tak, żeby
otrzymać idealnie wyważone tylną i przednią części narzędzia.
2. W wypadku wykorzystania urządzenia tnącego ze struną nylonową,
należy wyregulować szelkę tak, żeby odległość od ziemi do struny
nylonowej wyniosła od 0 do 300 mm.
3. W wypadku wykorzystania noża trójzębowego należy wyregulować
szelkę tak, żeby odległość od ziemi do noża wyniosła od 100 do
300 mm.
Typy urządzenia tnącego
Bezpieczna i ekonomiczna praca wymaga wykorzystania odpowiedniego
typu urządzenia tnącego.
Nóż trójzębowy i głowica ze struną nylonową dostarczane z narzędziem
są przeznaczone dla większości zastosowań. Należy wykorzystywać tylko
oryginalne części zamienne wyznaczone przez producenta specjalnie dla
tego modelu.
Zabrania się wykorzystanie drutu stalowego i innych materiałów.
Montaż głowicy z struną nylonową (Obrazek 5)
Przykręcić głowicę przy pomocy śruby środkowej i poprawnie zaciągnąć
śrubę.
Wstawić sworzeń w 2 otwory (jeden w osłonie ochronnej stalowej, drugi -
w przeciwnakrętce).
Przekonać się, że głowica z struną nylonową została umocowana w całości
i pewnie.
Montaż noża trójzębowego
Umieścić nóż trójzębowy na podkładce centrującej (literami do góry).
Umieścić z góry wielką podkładkę, która będzie utrzymywać nóż.
Wkręcić śrubę centralną z soczewką dolną i zaciągnąć ją w odpowiedni
sposób.
Moment zaciskania: 30 N·m.
Przekonać się o tym, że nóż został umocowany w całości i pewnie.
Przekonać się o tym, że wszystkie części urządzenia tnącego zostały
umocowane pewnie jak opisano wyżej.
Niepoprawne ustawienie noża może spowodować POWAŻNY USZCZERBEK
MAJĄTKU I TRAUMY.
Jest zabronione wykorzystanie nici nylonowych lub noży oprócz tych,
które są dostarczane przez producenta. Urzędzie tnące powinno zawsze
być w idealnym stanie, bez deformacji, wygnieceń, zębów złamanych albo
zdeformowanych, które mogą spowodować rujnację urządzenia tnącego.
Na obrotach wysokich, na wysokiej szybkości możliwe jest odlatywanie
różnych przedmiotów, które mogą spowodować poważne traumy ludzi albo
uszkodzić majątek.
Producent nie ponosi odpowiedzialności w wypadku niepoprawnego
wykorzystania narzędzia.
Model 357GBC-S wyposażony jest w rurkę wału napędowego trymera 11,
aby ją zamontować należy włożyć przeciwległe części aż do zatrzaśnięcia
zatrzasku i dokręcić mocowanie 12 (Obr. 1).
PRZED ROZPOCZĘCIEM PRACY
Przedtem jak przystępować do pracy, należy przekonać się, że urządzenie
tnące jest zmontowane i umocowane idealnie i wyważone prawidłowo.
Przekonać się, że wszystkie śruby i nakrętki są zaciągnięte jak trzeba.
Oprócz tego, należy przekonać się, że ustawiono osłonę ochronną. Jeśli
jest to możliwe, trzeba oczyścić powierzchnię roboczą i pozbawić ją takich
