Pro-Form 6.5 X Treadmill Manual Del Usuario

9

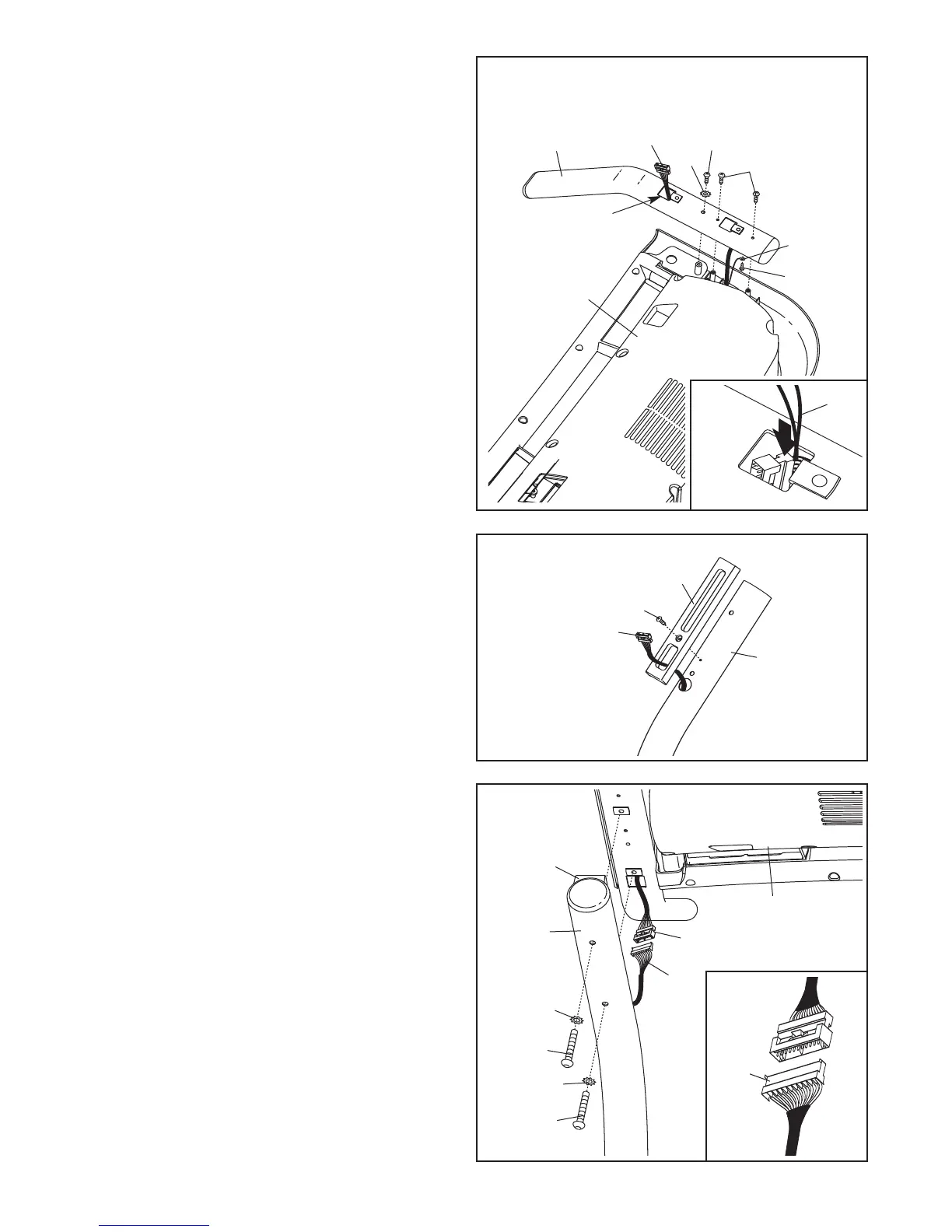

9. Mientras que la otra persona sostiene la Base de
Consola (26) cerca del Espaciador de Baranda
Derecho (88), conecte el cable de consola al
Cable de Montante Vertical (28) como se mues-
tra en el dibujo al lado.
Importante: Los conec
-
tores deben deslizarse y unirse en forma fácil
y engranar con un chasquido. Si los conecto-
res no están conectados en forma correcta,
esto puede causar daño cuando se ponga en
marcha la máquina. Inserte los conectores den-
tro del Montante Vertical Derecho (36).
Coloque la Base de la Consola (26) al Montante
Vertical Derecho (36) y al Montante Vertical
Izquierdo (no se muestra) con Cuatro Pernos de
Baranda (20) y cuatro Arandelas Estrella de
Baranda (19) (solamente un lado se muestra).
Comience a atornillar los cuatro Pernos de la
Baranda antes de apretarlos.
20
19
36
26
28
20
19
9
Cable de la Consola
7
. Coloque el montaje de la consola boca abajo
sobre una superficie suave para evitar rasguñarla.
Haga que una segunda persona sostenga la
B
aranda (18) en la posición que se muestra.
Inserte el cable de la consola dentro de la
Baranda y fuera del orificio cuadrado que se in-
dica. Si es necesario, apriete el conector con pin-
zas de punta aguda
solamente en el área indi-
cada por una flecha en el dibujo incluido.
Después, quite el amarre del cable de la consola.
Coloque el cable de tierra a la Baranda (18) con
un Tornillo de Tierra Plateado (11). En seguida,
coloque la Baranda en el Montaje de la Consola.
Asegúrese de que ningún cable sea rasgu-
ñado.
Apriete solamente con los dedos un Perno
de Consola (22) con una Arandela de Estrella de
1/4" (21) dentro de la Baranda, y después apriete
solamente con los dedos dos Tornillos de 3/4" (2)
dentro de la Baranda. Apriete el Perno de
Consola y después apriete los dos Tornillos;
no sobre apretar los Tornillos.
Conecte la otra Baranda (no se muestra aquí)
de la misma manera. Nota: No hay cables en
el otro costado.
7
Cable de
Tierra
Cable de
la Consola
Montaje de
la Consola
Orificio
Cuadrado
18
22
21
2
11
8. Inserte el Cable de Montante Vertical (28) a tra-
vés de un Espaciador de Baranda (88) como se
muestra. Coloque el Espaciador de Baranda en
el Montante Vertical Derecho (36) con un tornillo
de 3/4" (2).
Coloque el otro Espaciador de Baranda (no
se muestra) en el Montante Vertical Izquierdo
(no se muestra) de la misma manera Nota:
No hay cables en el lado izquierdo.
8
28
36
2
88
28
88
Atadura
