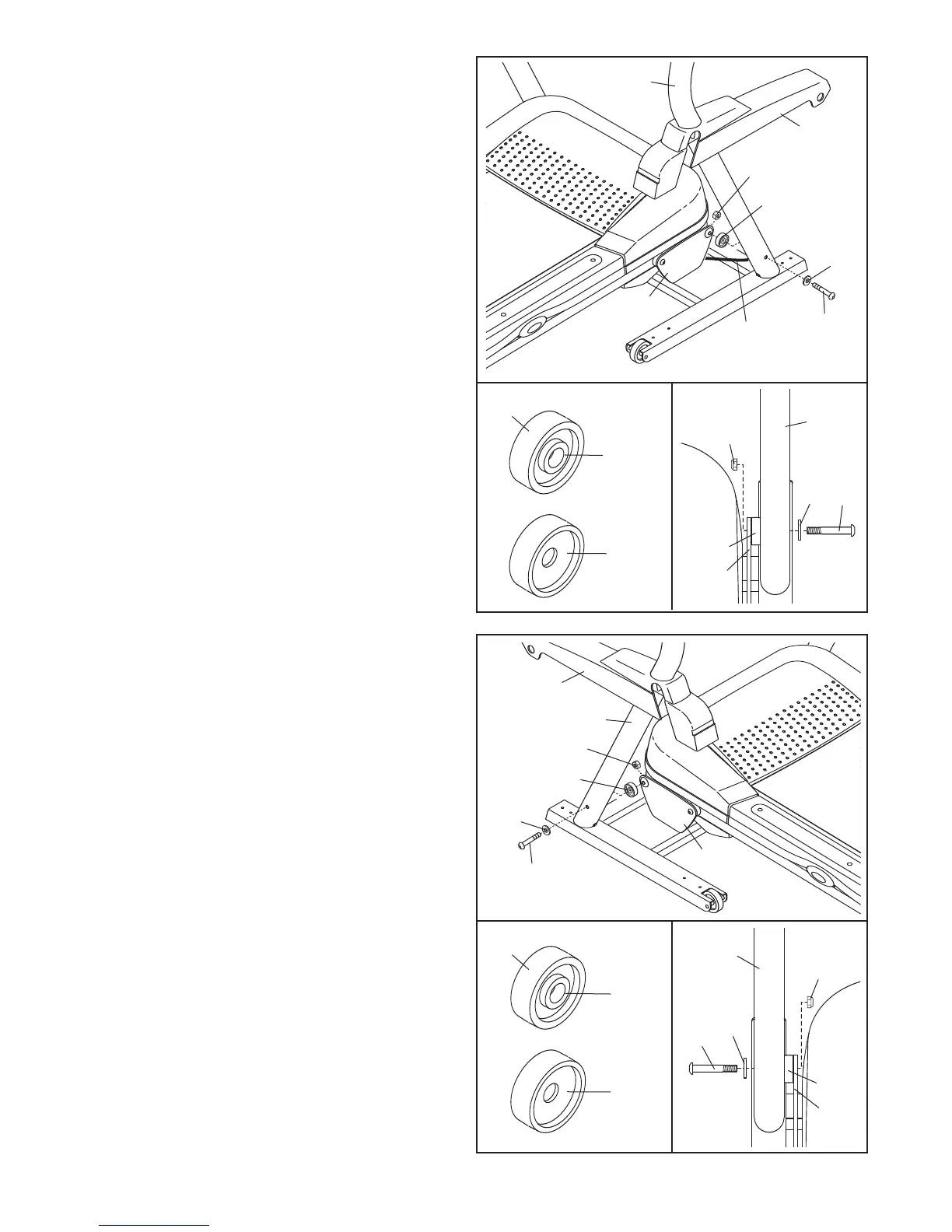

5. Référez-vous au schéma encadré de gauche.
Identifiez les deux Bagues d’Espacement du
C
adre (34). Ouvrez le sachet de graisse inclus
puis, appliquez de la graisse sur les deux
B
agues d’Espacement du Cadre. Identifiez en-
suite le côté extérieur de chaque Bague
d’Espacement du Cadre.
Placez une Bague d’Espacement du Cadre (34)
entre le Montant Droit (36), et le Cadre
d’Elévation (59), avec les côtés extérieurs du
Bague d’Espacement du Cadre face au
Montant Droit.
Attachez le Montant Droit sur le
Cadre d’Elévation à l’aide d’un Boulon du Cadre
(32), une Rondelle du Cadre (33), et un Écrou
(47) ;
ne serrez pas encore l’Écrou.
Ensuite, identifiez la Protection Droite de la Base
(91). Glissez la Protection Droite de la Base sur
le Montant Droit (36) puis, tournez-la dans la po-
sition illustrée. Tirez doucement sur l’extrémité
supérieure du Fil du Montant (28) pour le tendre.
5
36
91
32
32
34
34
33
47
47
59
33
59
Côté
Extérieur
Côté
Intérieur
34
36
6. Référez-vous au schéma en encadré. Identifiez
la face extérieure de la dernière Bague
d’Espacement du Cadre (34).
Tenez la Bague d’Espacement du Cadre (34)
restantes entre le Montant Gauche (31) et le
Cadre d’Elévation (59), avec le côté extérieur
de la Bague d’Espacement du Cadre face à le
Montant Gauche. Attachez le Montant Gauche
sur le Cadre d’Elévation à l’aide d’un Boulon du
Cadre (32), une Rondelle du Cadre (33), et un
Écrou (47) ; ne serrez pas encore l’Écrou.
Identifiez la Protection Gauche de la Base (90).
Glissez la Protection Gauche de la Base sur le
Montant Gauche (31) puis, tournez-la dans la
position illustrée.
6
31
90
32
32
34
34
33
47
47
59
33
59
Côté
Extérieur
Côté
Intérieur
34
31
28
