9

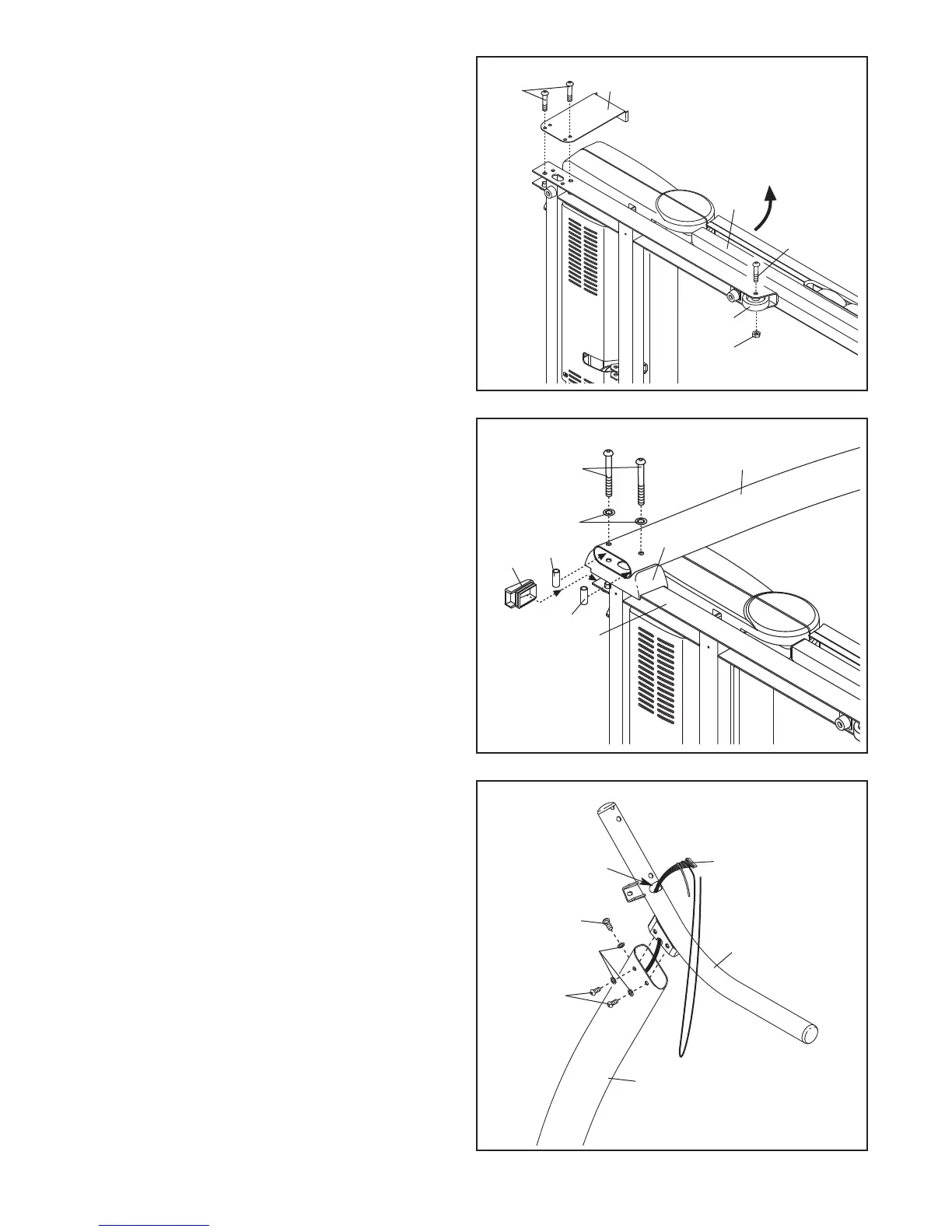

7. Druk een Basiskapje (85) in het Basis (60).
Houd een Tussenstuk van de Bout (84) in het
onderste uiteinde van de Linker Staander (77).
Plaats een 3/8" x 4" Bout (5) met een 3/8"
Sterring (12) in de Linker Staander en het
Tussenstuk van de Bout. Herhaal deze stap
met een tweede Tussenstuk van de Bout
(84), een 3/8" x 4" Bout (5), en een 3/8"
Sterring (12).
Plaats het Tussenstuk van de Linker Staander
(82) en de Linker Staander (77) tegen de Basis
(60). Draai de 3/8" x 4" Bouten (5) vast tot de
koppen van de bouten de Linker Staander
raken; draai de Bouten nog niet helemaal
vast.
Leg met de hulp van een tweede persoon de
loopband neer zodat de Basis (60) plat op de
vloer ligt.
8. Zoek naar de Rechter Handleuning (105). Laat
een tweede persoon de Rechter Handleuning
naast de Rechter Staander (79) houden.
Plaats de Draadharnas (86) in de onderkant van
de Rechter Handleuning (105) en uit het gat aan
de bovenkant van de Rechter Handleuning.
Steek de beugel op de Rechter Handleuning
(105) in de bovenkant van de Rechter Staander
(79).
Maak de Rechter Handleuning (105) vast aan
de Rechter Staander (79) met drie 5/16" x 3/4"
Bouten (4) en drie 5/16" Sterringen (9); draai de
Bouten nog niet te vast. Zorg dat u de
Draadharnas (86) niet beklemd.
82
77
5
60
84
84
85
12
7
6. Leg de loopband voorzichtig op zijn rechterkant
met de hulp van een tweede persoon. Vouw het
Onderstel (53) gedeeltelijk zodat de loopband
s
tabieler is; vouw het Onderstel nog niet
volledig in.
Verwijder de twee aangegeven bouten (A) en de
verzendbeugel (B) en gooi deze weg.
Bevestig een Wiel (90) met de 3/8" x 2" Bout (3)
en de 3/8" Borgmoer (11) die u hebt verwijderd
in stap 1. Draai de moer niet te vast; het Wiel
moet vrij kunnen draaien.
6
90
53
3
B
A
11
86
79
4
Gat
4
105
9
8
