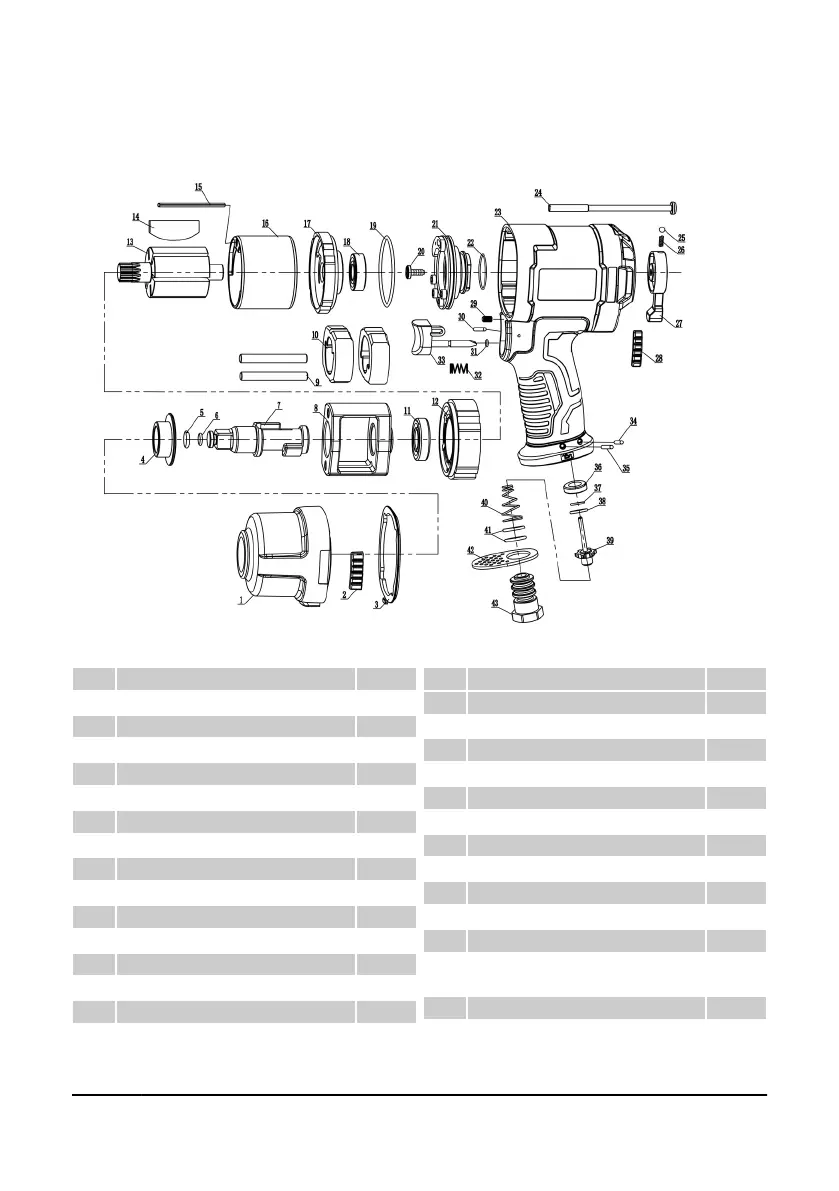

RÉPARTITION DES PIÈCES
# Description QTÉ
1 Couvercle de boîtier 1
2 Plaquette avant 2
3 Joint d’étanchéité avant 1
4 Bague d’enclume 1
5 Bague d’enclume 1
6 Joint torique 1
7 Enclume 1
8 Cage de marteau 1
9 Goupille de marteau 2
10 Mécanisme de frappe 2
11 Roulement 16002 1
12 Couvercle avant 1
13 Rotor 1
14 Pale de rotor 6
15 Goupille 4x46 1
# Description QTÉ
16 Cylindre 1
17 Couvercle arriere 1
18 Roulement, 6001 1
19 Roulement, 6001 1
20 Boulon M5 x 10 1
21 Soupape directionnelle 1
22 Joint torique 1
23 Boîtier 1
24 Boulon M5x90 4
25 Bille en acier 1
26 Ressort 1
27 Cadran de commande de
débit d’air
1
28 Plaquette arrière 2
29 Boulon M8 x 8 1
