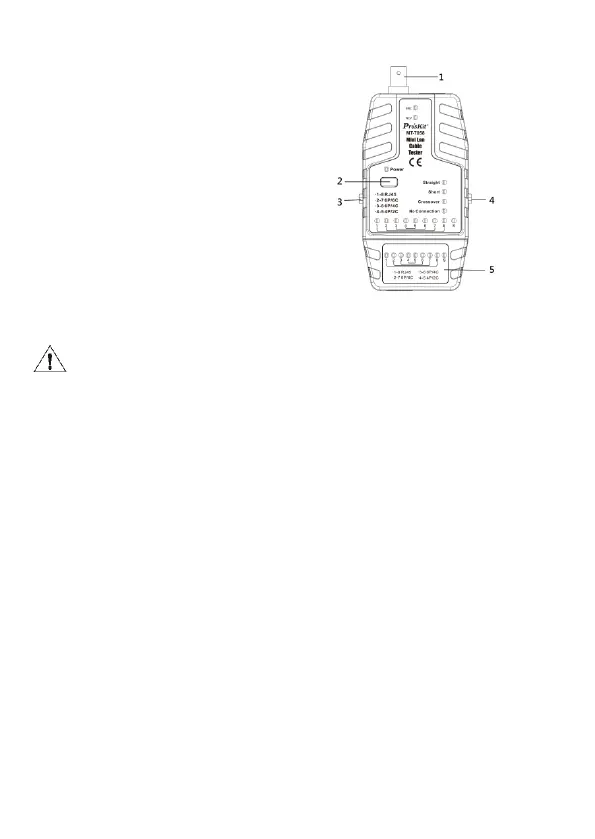

五、本體介紹︰
1. BNC 接頭/非接觸驗電區域
2. 測試按鍵
3. 電源/聲音開關
4. 自動/手動/NCV 檔位開關
5. 遠端測試器
六、配件：
1. BNC-RJ45 接頭
2. 使用說明書
3. 收納袋
七、顯示面板及 LED 燈功能介紹：
1. “S＂燈號：表示遮罩線
2. “1 -8＂燈號：表示對應的線路。
3. “SHORT”燈號：表示跳線有短路。
4. “STRAIGHT＂燈號：表示被測的跳線連接一一對應，正確連接。
RJ45 (8P8C)網路線和 RJ11/12 (4P/2C. 6P/4C. 6P/6C)電話線兩端的順序全反向
時（即跳線一端是 1～8，另一端是 8～1）測試結果為“STRAIGHT＂燈亮起, 蜂
鳴器響 3 聲。此類，請結合主測試器和遠端測試器判斷網路跳線的情況。
5. “CROSSOVER＂燈號：表示被測跳線連接有交錯的問題或是代表一條交叉的對絞
線。
6. “NO CONNECTION＂燈號：表示沒有相通的線，或是接頭沒有插好，有可能是接
觸不良。
7. “POWER＂燈:按測試鍵後亮綠燈：表示測試器的電池正常。亮紅燈：表示測試器
的電池電壓不足，應及時更換電池，以免對測試結果產生影響。
8. “NCV＂燈亮︰表示接觸電線存在電壓
9. “BNC＂燈號︰同軸電纜導通判斷
八、3 種網路跳線及 NCV 的測試方法
1.測試 RJ45 跳線：
被測跳線分別插入主機及測試遠端測試插座，主機左側開關撥 Sound on 或 Sound
off 檔，右側開關撥 Auto 檔位按測試鍵，主機及測試遠端對應的 8 顆 LED 燈依次
點亮，然後主機“STRAIGHT”及 8 顆 LED 燈同時亮，表示這條跳線連接正確。
如“CROSSOVER＂燈亮，表示網絡跳線有交叉。如需查看交叉的線，可通過 Step
測試查逐一看。
Step 測試：主機右側按鍵撥 Step 檔位，每按一次測試鍵，主機和遠端各一個 LED
燈同步點亮，如主機和遠端對應 LED 燈順序不同，則這根線序接錯。
如果“SHORT”燈亮，表示有短路，同時短路線所對應的 LED 燈也同時亮。
如果＂STRAIGHT＂燈亮，而 LED 燈有幾顆不亮，表示對應的路線斷路。
