13
发热芯更换：

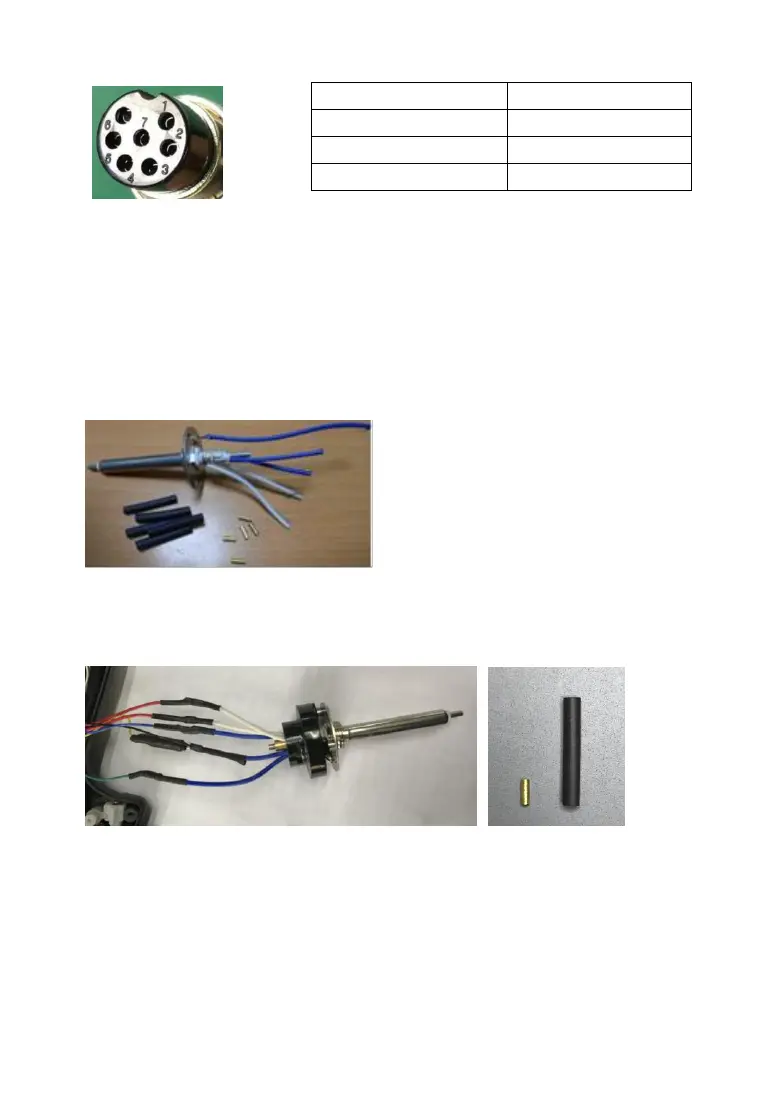

插头标识
发热芯检查（使用电表欧姆檔检测）:
1)插头 3 -4 脚(发热丝): 2Ω±1Ω(25℃环境)； 2) 插头 1-2 脚（传感器）：50Ω±3Ω；
检测以上符合，则判断发热芯正常，若不符合，则需要更换维修。
3)插头 5-6 脚：与控制开关连接,按下开关后：0Ω；
4)若插头 7-2 脚检测情况不符合上表，则感测器件不良，需要更换，但不涉及发热芯。
更换作业步骤:
1）更换作业必须断开电源线，确保吸锡枪头部温度已经降至环境温度；
2）拆开吸锡枪手柄外壳及发热芯固定螺丝；
3）剪断损毁的发热芯引线，准备预备更换的发热芯（型号：5SS-331N-H）；如图：
4）发热芯接线方式：
更换发热芯前先将发热芯与黑色胶木固定好后再进行接线，接线前先将热缩套管（Φ3x25mm）及
压接铜套管(Φ2x6mm)插入，对线连接后用压接钳固定压接铜套管，将热缩管移动至接线裸露位置
加热，完成接线动作。如图示意：
----长蓝线（接地线）接手柄内黄色粗线；
----两根短白线（发热丝）接手柄内红色线，不分正负极；
----两根短蓝线（测温传感器）接手柄内细黑/蓝色线，不分正负极；其中任何一根接线与控制休眠
感测器端进行连接。
5）按照发热芯检查方式再次检查各连接情况，另外航空插头金属外壳与烙铁头应该短路为 0Ω；
6）装回固定螺丝复位，安装时注意电线走向，不能抵触螺丝孔或被外壳压伤；
注：电线颜色供参考，变更颜色不另行通知。维修更换请专业人员操作；
