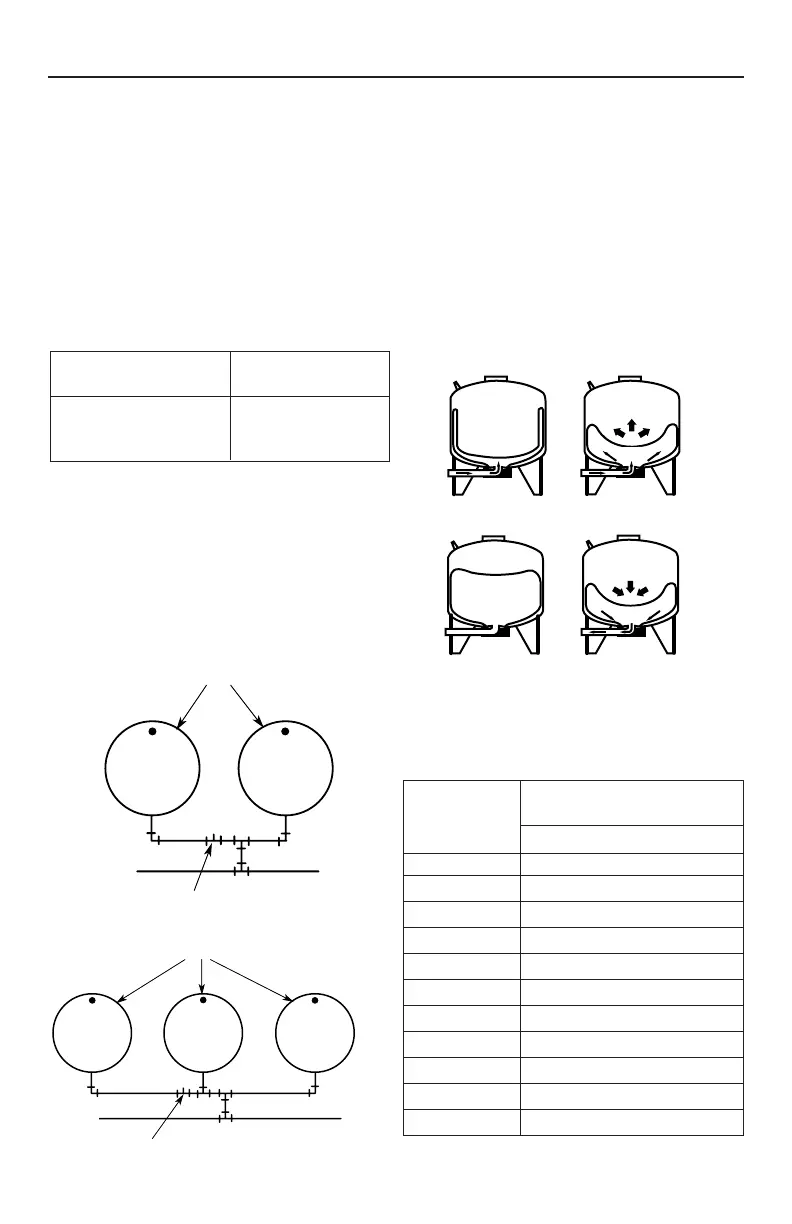

Figura 1A
Información general 3
INFORMACIÓN GENERAL
Todos los tanques vienen precargados de aire a partir
de la fábrica. Durante la instalación del tanque, ajuste
la precarga a dos PSI por debajo de la graduación de
presión de activación de la bomba. Para esto, purgue o
añada aire por la válvula que se encuentra en la parte
superior del tanque.
AVISO: Siempre configure la precarga SIN AGUA en el
tanque.
Verifique frecuentemente la presión con un manómetro
para neumáticos preciso, hasta que se haya llegado a
la presión correcta. Para las graduaciones correctas de
la presión de precarga, consulte el Cuadro 1 que
aparece a continuación.
CUATRO I
AVISO: Vuelva a colocar y apriete la tapa de la válvula
de aire si se había sacado por alguna razón. Si no se
vuelve a colocar la tapa de aire, existe el riesgo de que
ocurra una pérdida de presión de aire que eventual-
mente conducirá a la inundación del tanque y a la falla
de la celda de agua.
Los tanques precargados de almacenamiento se
pueden conectar entre sí para aumentar el suministro
de agua útil (extracción). Dos tanques del mismo
tamaño duplicarán el suministro y tres tanques lo tripli-
carán. Consulte las Figuras No. 1A y 1B para instala-
ciones típicas de este tipo.
CICLO DE OPERACIÓN
1. El tanque está casi vacío - el aire expande el área
de llenado por encima de la celda de agua vinílica
(Fig. 2A).
2. El agua comienza a entrar al tanque - el aire se
comprime por encima del agua a medida que se
llena de agua (Fig. 2B).
3. Se ha completado el ciclo de bombeo - el aire
ahora se ha comprimido a la graduación de desac-
tivación del manóstato (Fig. 2C).
4. Se está extrayendo agua del tanque - el aire com-
primido del tanque fuerza el agua fuera de la celda
de agua (Fig. 2D).
5. La celda de agua está completamente vacía - un
nuevo ciclo está listo para comenzar (Fig. 2A).
CUADRO II - Producción de agua por
ciclo de bombeo (extracción) en galones
Graducación Precarga del
del manóstato tanque (PSI)
20-40 PSI 18
30-50 PSI 28
40-60 PSI 38
Graduación del
manóstato (PSI)
Modelo 20-40 30-50 40-60
PS6-S02 2.2 1.8 1.6
PS6H-S05 2.2 1.8 1.6
PS19S-T02 6.9 5.8 5.0
PS19T-T02 6.9 5.8 5.0
PS19H-S00 6.9 5.8 5.0
PS32-T03 11.6 9.8 8.5
PS35-T05 12.7 10.7 9.3
PS50-T50 18.3 15.5 13.4
PS62-T51 21.4 18.3 16.0
PS85-T52 30.0 26.0 22.0
PS119-TR50 41.3 35.4 31.0
From
Well
To
Service
Tanks
Pressure
From
Well
To
Service
Tanks
Pressure
Figura 1B
Figura 2
WATER
AB
WATER
WATER
CD
Tanques
Desde
el pozo
Manóstato
Al
servicio
Tanques
Desde
el pozo
Manóstato
Al
servicio
agua
agua
agua
